Descriere

Aceasta doza de derivatie este destinata realizarii si protejarii conexiunilor electrice in instalatii aparente. Constructia cu capac plin si pereti laterali netezi permite adaptarea traseelor de cablu in functie de cerintele aplicatiei, fiind potrivita pentru tablouri auxiliare, spatii tehnice, zone industriale, cladiri comerciale si instalatii rezidentiale unde este necesara o carcasa cu protectie ridicata.

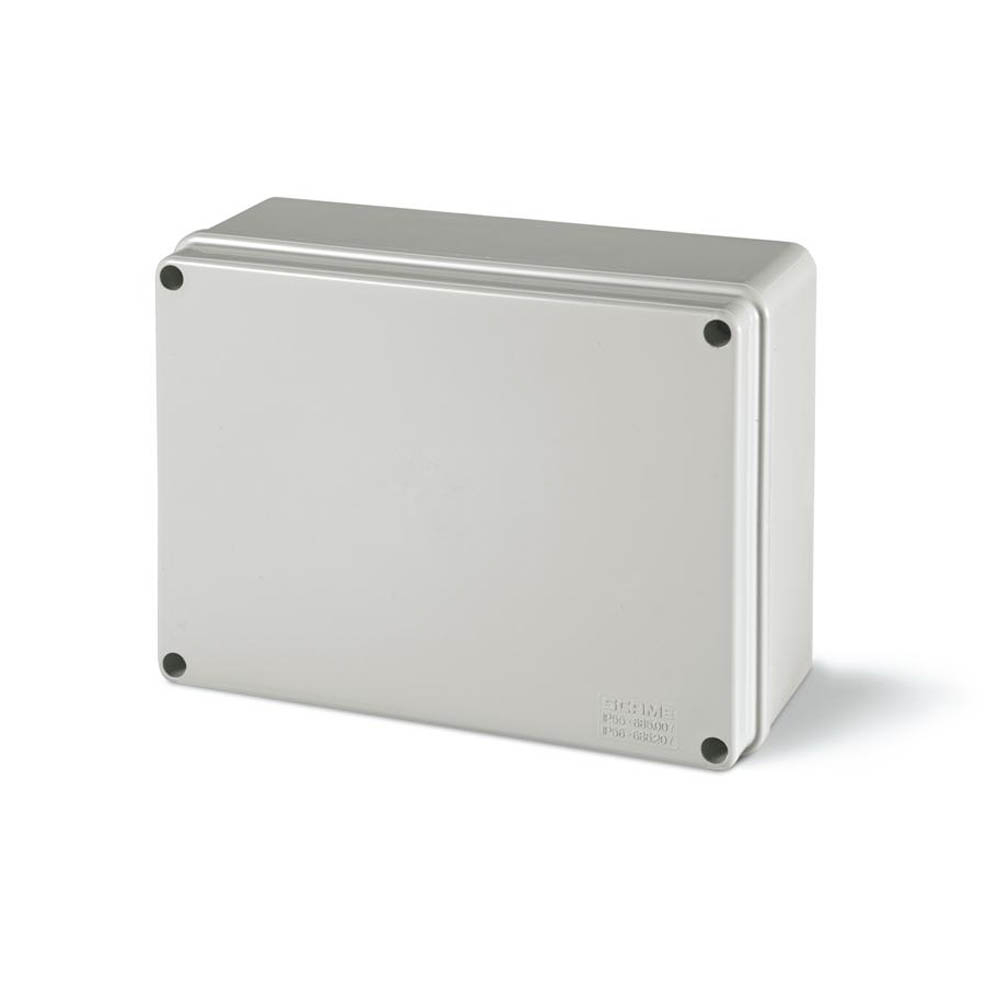

Carcasa este realizata din plastic tehnic gri, fara halogeni, si are dimensiunile de 190 x 140 x 70 mm. Gradul de protectie IP56 contribuie la limitarea patrunderii prafului si la protectia impotriva jeturilor puternice de apa, iar rezistenta mecanica IK08 sustine utilizarea in zone expuse la socuri mecanice moderate. Produsul este testat la fir incandescent GW 650 grade C si este realizat conform cerintelor standardelor EN 60670 1 si EN 60670 22.

Montajul se efectueaza aparent, pe perete sau pe o structura suport adecvata. Peretii netezi nu au intrari de cablu predecupate, astfel incat pozitionarea orificiilor poate fi stabilita in functie de proiect. Pentru mentinerea gradului de protectie, intrarile trebuie executate atent si echipate cu presetupe, garnituri sau alte accesorii compatibile cu diametrul cablurilor si mediul de instalare. Capacul plin se fixeaza cu suruburi, iar cuplul de strangere indicat este de 1,8 Nm.

Doza trebuie utilizata numai cu conductoare, borne si accesorii alese corespunzator circuitului electric si conditiilor de mediu. Etanseitatea finala depinde de calitatea executiei intrarilor de cablu si de strangerea corecta a capacului. Se recomanda instalarea de catre personal calificat, cu circuitul scos de sub tensiune, precum si verificarea periodica a integritatii carcasei, capacului si elementelor de etansare.

Intrebari frecvente

Care sunt dimensiunile dozei de derivatie?

Dimensiunile sunt 190 x 140 x 70 mm.

Ce grad de protectie are aceasta doza?

Doza are grad de protectie IP56 si rezistenta mecanica la impact IK08.

Este potrivita pentru montaj aparent?

Da. Este proiectata pentru montaj aparent pe perete sau pe o structura suport adecvata.

Are intrari de cablu predecupate?

Nu. Doza are pereti netezi, astfel incat orificiile pentru cabluri se pot realiza in pozitiile necesare instalatiei.

Cum se mentine protectia IP56 dupa introducerea cablurilor?

Orificiile realizate in carcasa trebuie echipate cu presetupe, garnituri sau accesorii de etansare compatibile, iar capacul trebuie fixat corect.
