Descriere

Doza de derivatie este destinata realizarii conexiunilor si ramificatiilor in instalatii electrice incastrate, in zidarie. Forma patrata si volumul interior generos permit organizarea conductoarelor, a tuburilor de protectie si a accesoriilor de conectare, iar capacul protejeaza zona de derivatie dupa finalizarea lucrarii.

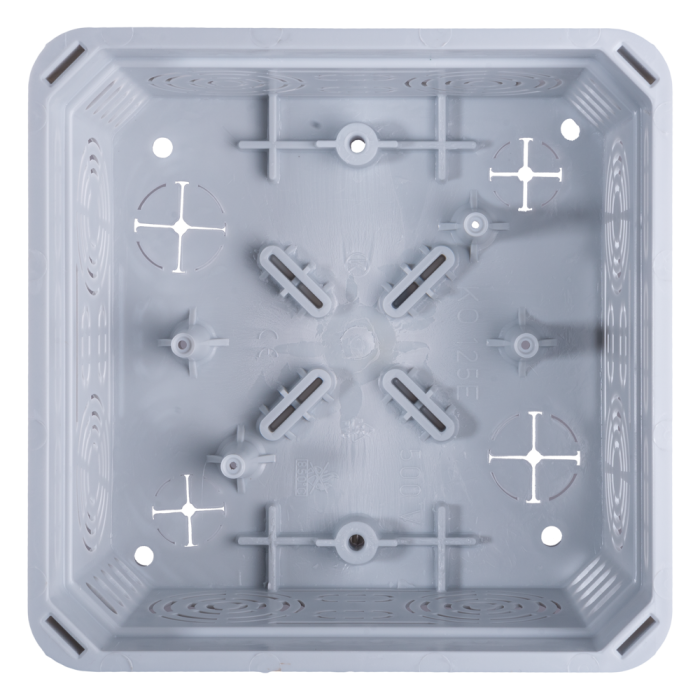

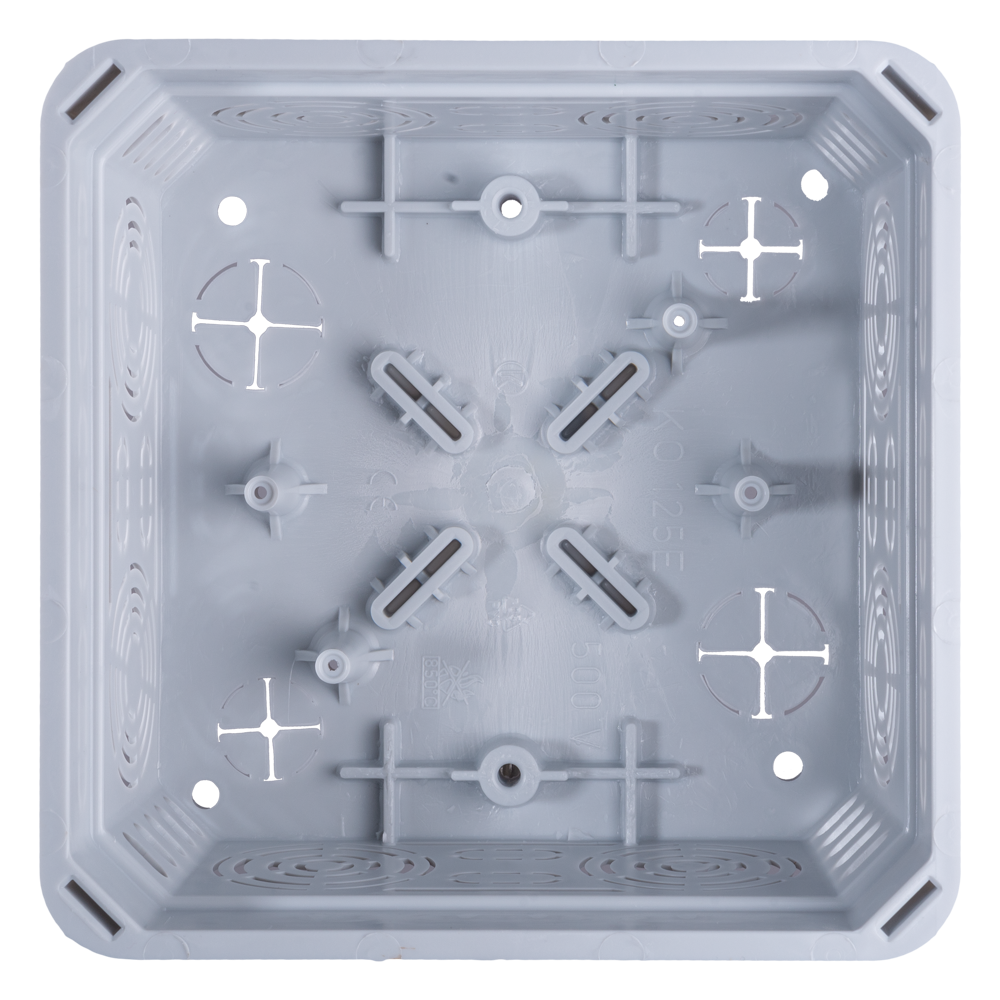

Produsul este realizat din PVC de culoare gri si are dimensiuni nominale de 150x150x77 mm, cu adancime interioara de 73 mm. Este proiectat pentru sisteme de distributie de pana la 400 V si curent maxim de 16 A. Materialul este fara plumb, cu proprietate de autostingere in cel mult 30 de secunde, rezistenta la temperatura intre -5 si +60 grade C si test la fir incandescent de 850 grade C. Clasa de reactie la foc a materialului suport este A1-D, iar produsul respecta cerintele standardelor CSN EN 60670-1 si CSN EN IEC 60670-1 ed. 2:21.

Montajul se realizeaza incastrat, in pereti solizi, inainte de finisarea suprafetei. Carcasa dispune de numeroase zone predecupate pentru introducerea cablurilor si tuburilor, iar peretele lateral poate fi indepartat acolo unde este necesar pentru o manipulare mai usoara a cablurilor. Capacul poate fi pozitionat orizontal si se fixeaza cu suruburi. In cutie pot fi utilizate accesorii compatibile pentru organizarea sau conectarea conductoarelor, inclusiv sina de sustinere TS 35 si placi de borne compatibile.

Lucrarile de montaj si conectare trebuie efectuate numai cu instalatia scoasa de sub tensiune si de personal calificat. Alegeti traseele de intrare astfel incat cablurile sa nu fie tensionate, protejati conductorii impotriva muchiilor rezultate dupa deschiderea decuparilor si utilizati componente de conectare dimensionate corespunzator circuitului. Respectati domeniul de temperatura indicat si cerintele proiectului electric pentru aplicatia concreta.

Intrebari frecvente

Pentru ce tip de montaj este potrivita doza de derivatie?

Este destinata montajului incastrat in pereti solizi, pentru realizarea derivatiilor si conexiunilor din instalatiile electrice.

Care sunt dimensiunile dozei?

Dimensiunile nominale sunt de 150x150x77 mm, iar adancimea interioara este de 73 mm.

Ce tensiune si curent maxim suporta?

Este proiectata pentru sisteme de distributie cu tensiune de pana la 400 V si curent maxim de 16 A.

Poate fi folosita cu tuburi de protectie?

Da. Carcasa are numeroase zone predecupate pentru introducerea cablurilor si a tuburilor de protectie.

Capacul este inclus si cum se fixeaza?

Doza este prevazuta cu capac, iar fixarea acestuia se realizeaza cu suruburi.
