Descriere

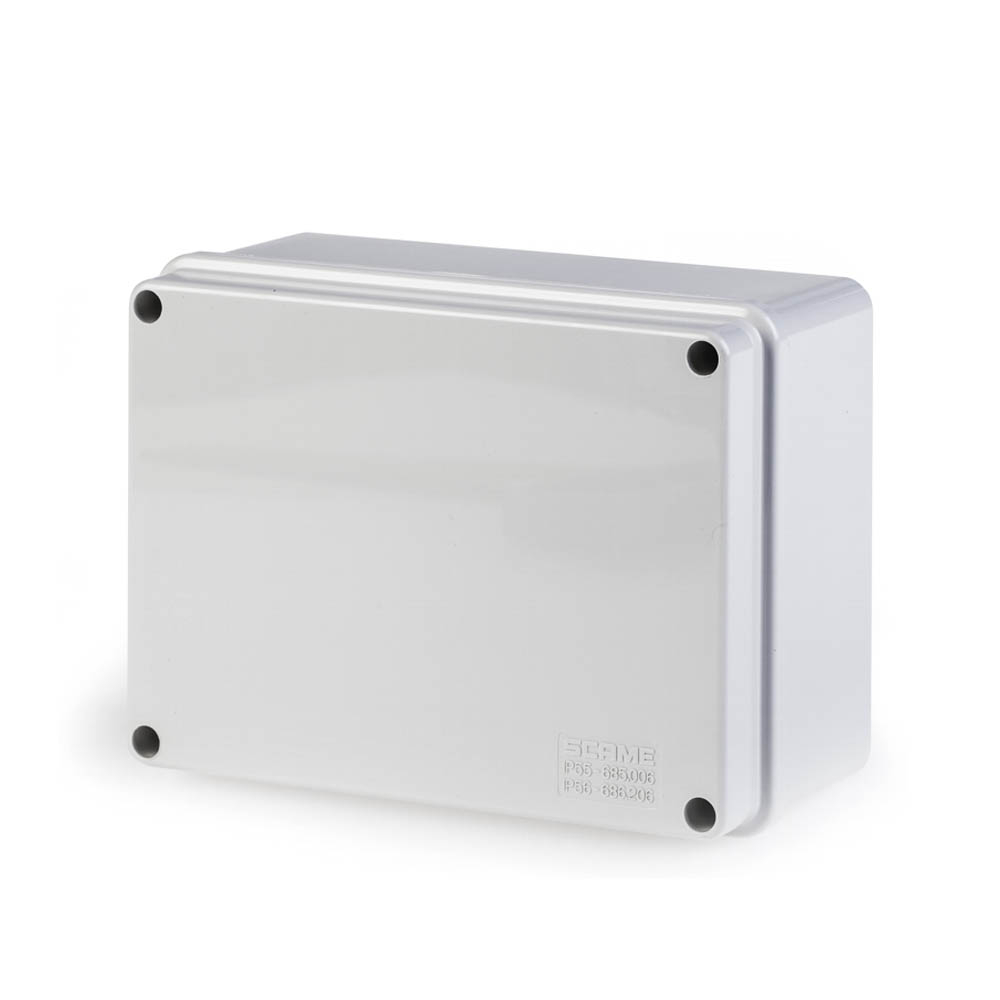

Doza de derivatie este destinata organizarii si protejarii conexiunilor electrice in instalatii fixe, cu montaj aparent pe perete sau pe alte suprafete de sustinere. Constructia compacta o recomanda pentru trasee electrice din spatii rezidentiale, tehnice, comerciale sau industriale, unde este necesara o carcasa inchisa pentru conexiuni si borne. Capacul plin permite pastrarea unui aspect ordonat al instalatiei si protejarea componentelor din interior.

Carcasa este realizata din plastic tehnic fara halogeni, in culoare gri, si are dimensiunile 150x110x70 mm. Doza ofera grad de protectie IP56 si rezistenta mecanica IK08. Peretii netezi permit realizarea intrarilor de cablu in pozitiile necesare aplicatiei, iar capacul este de tip plin. Produsul este testat la fir incandescent GW 650 grade C si este indicat ca fiind conform cu EN 60670 1 si EN 60670 22, precum si cu cerintele Directivei de Joasa Tensiune 2014 35 UE.

Montajul se realizeaza aparent, dupa fixarea carcasei pe suport si efectuarea decuparilor necesare pentru traseele de cablu. Pentru mentinerea protectiei la patrunderea apei si a prafului, intrarile trebuie executate atent si echipate cu accesorii de etansare compatibile cu diametrul cablurilor si conditiile instalatiei. Capacul se fixeaza cu suruburi, pentru care este indicat un cuplu de strangere de 1,8 Nm. Pentru anumite configuratii se pot utiliza console de fixare dedicate.

Conexiunile din interior trebuie realizate exclusiv cu borne, cleme si conductoare adecvate circuitului, respectand sectiunile, curentii admisi si regulile de protectie aplicabile. Inainte de interventie, circuitul trebuie scos de sub tensiune, iar etansarea capacului si a intrarilor de cablu trebuie verificata la final. Instalarea si verificarea trebuie efectuate de personal calificat, conform proiectului electric si normativelor locale.

Intrebari frecvente

Unde poate fi utilizata aceasta doza de derivatie?

Este potrivita pentru realizarea si protejarea conexiunilor in instalatii electrice fixe cu montaj aparent, in locuinte, spatii tehnice, ateliere, zone comerciale sau industriale.

Ce inseamna protectia IP56?

Protectia IP56 indica o carcasa protejata impotriva patrunderii prafului in cantitati care pot afecta functionarea si impotriva jeturilor puternice de apa din orice directie. Etanseitatea finala depinde si de modul in care sunt realizate intrarile de cablu.

Are intrari de cablu predecupate?

Doza are pereti netezi. Intrarile pentru cabluri se realizeaza in pozitiile necesare, apoi trebuie etansate cu accesorii compatibile pentru pastrarea gradului de protectie al ansamblului.

Din ce material este realizata carcasa?

Carcasa este realizata din plastic tehnic fara halogeni, cu capac plin si finisaj gri.

Cum se monteaza doza?

Se monteaza aparent pe perete sau pe o structura de sustinere. Conexiunile se executa cu circuitul scos de sub tensiune, iar montajul trebuie realizat de personal calificat.
