Descriere

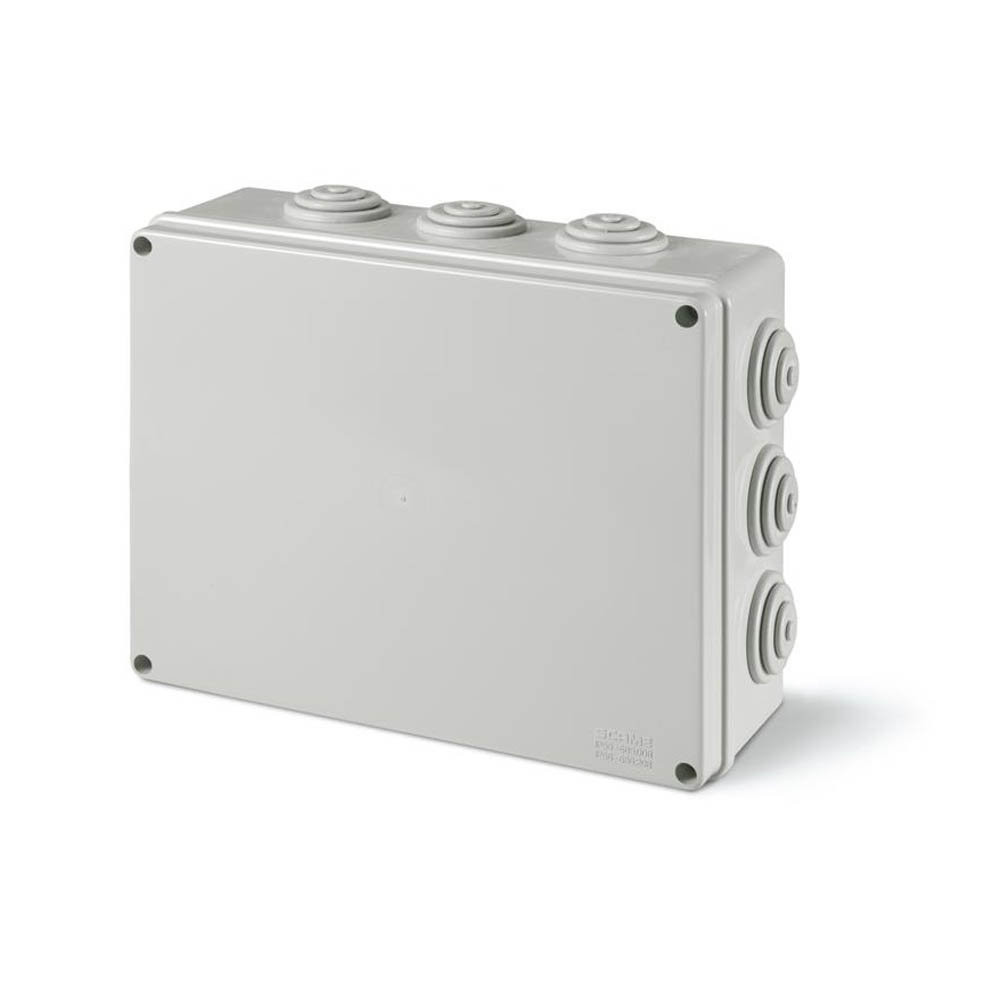

Doza de derivatie pentru montaj aparent este destinata realizarii si protejarii punctelor de conexiune sau derivatie din instalatii electrice fixe. Constructia compacta, cu capac plin detasabil, permite accesul la conductori pentru verificare, organizare si interventii de mentenanta. Este potrivita pentru instalatii rezidentiale, comerciale si industriale, in spatii interioare sau zone unde este necesara protectie fata de praf si stropi de apa.

Carcasa este realizata din tehnopolimer gri, fara halogeni, iar dimensiunile nominale sunt 150x110x70 mm. Doza are grad de protectie IP55 si rezistenta la incercarea cu fir incandescent GW 650 grade C. Este prevazuta cu 10 intrari pentru cablu cu diametrul de 29 mm si iesire pentru cablu PG21, realizate cu presetupe membrana pentru trecerea cablurilor. Capacul este plin, fara decupari sau echipare cu borne de conexiune.

Montajul se realizeaza aparent, pe perete sau pe o suprafata plana si stabila, prin punctele de fixare ale carcasei. Cablurile se introduc prin intrarile prevazute, iar membranele trebuie perforate numai in dreptul traseelor utilizate, pentru a mentine nivelul de protectie al ansamblului. Conexiunile se realizeaza in interior cu cleme, conectori sau borne alese separat, dimensionate corespunzator sectiunii conductoarelor si aplicatiei.

Pentru utilizare corecta, capacul trebuie inchis complet dupa finalizarea conexiunilor, iar intrarile neutilizate trebuie pastrate etanse. Gradul IP55 se mentine numai daca montajul este executat corect, cablurile sunt introduse corespunzator si carcasa nu este deteriorata. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea electrica deconectata.

Intrebari frecvente

Care sunt dimensiunile dozei de derivatie?

Dimensiunile nominale sunt 150x110x70 mm.

Ce grad de protectie are aceasta doza?

Doza are grad de protectie IP55, adecvat pentru protectie fata de patrunderea prafului si a jeturilor de apa din orice directie, atunci cand este montata corect.

Cate intrari pentru cablu sunt disponibile?

Carcasa este prevazuta cu 10 intrari cu diametrul de 29 mm, realizate cu presetupe membrana, precum si cu iesire PG21.

Doza include borne pentru conexiuni?

Doza are capac plin si nu este echipata cu borne de conexiune. Conectorii sau bornele necesare se aleg separat, in functie de instalatie.

Unde se poate monta?

Este proiectata pentru montaj aparent pe perete sau pe o alta suprafata plana si stabila, in instalatii electrice fixe.
