Descriere

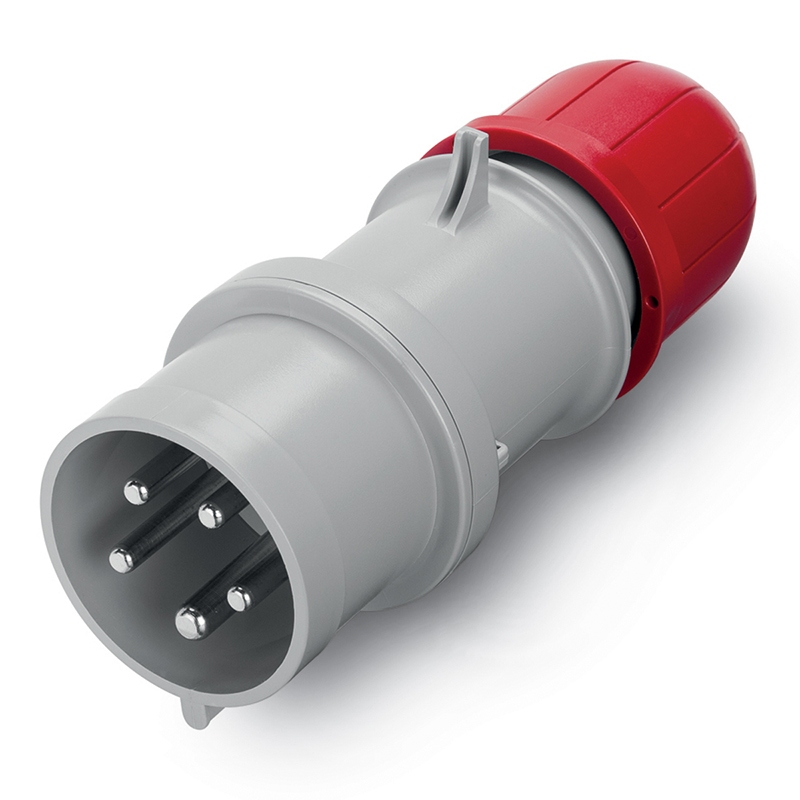

Fisa industriala mobila este destinata realizarii conexiunilor electrice temporare sau portabile in instalatii trifazate. Configuratia 3P+N+E permite alimentarea echipamentelor care necesita trei faze, nul si conductor de protectie, fiind adecvata pentru prelungitoare industriale, distribuitoare mobile, utilaje si aplicatii de santier sau atelier. Constructia este dreapta, pentru montaj direct pe cablu, iar codarea cromatica rosie ajuta la identificarea circuitelor din domeniul de tensiune corespunzator.

Produsul are curent nominal de 32A, configuratie cu 5 poli 3P+N+E, pozitie orara 6h si tensiune nominala de 346-415V AC, pentru frecvente de 50Hz si 60Hz. Carcasa este realizata din material termoplastic, iar gradul de protectie este declarat IP44/IP54, cu rezistenta la impact IK08. Contactele sunt din alama CuZn cu suprafata nichelata, pentru o conexiune electrica fiabila. Echipamentul este realizat conform standardelor EN 60309-1 si EN 60309-2 si se incadreaza in cerintele Directivei pentru joasa tensiune 2014/35/EU.

Conectarea conductoarelor se realizeaza prin borne cu surub. Cablul se introduce prin presetupa integrata, care contribuie la fixarea mecanica si la pastrarea protectiei carcasei dupa asamblare. Pentru compatibilitate corecta, se utilizeaza exclusiv cu prize industriale avand aceeasi configuratie de contacte, acelasi curent nominal, aceeasi pozitie 6h si domeniu de tensiune corespunzator. Inainte de punerea sub tensiune, se verifica pozitionarea corecta a conductoarelor, strangerea bornelor si fixarea cablului.

Montajul trebuie efectuat numai cu instalatia scoasa de sub tensiune, de personal calificat pentru lucrari electrice. Gradul IP44/IP54 ofera protectie pentru utilizare in medii industriale si aplicatii temporare, insa produsul nu trebuie utilizat scufundat in apa sau cu carcasa, presetupa ori cablul deteriorate. Se recomanda verificarea periodica a integritatii contactelor, a izolatiei cablului si a strangerii elementelor de conectare, in functie de conditiile de exploatare.

Intrebari frecvente

Pentru ce tip de retea este potrivita aceasta fisa industriala?

Este potrivita pentru retele trifazate de 346-415V AC, la 50Hz sau 60Hz, care folosesc configuratia 3P+N+E: trei faze, nul si conductor de protectie.

Ce inseamna pozitia 6h la o fisa industriala?

Pozitia 6h indica orientarea contactului de protectie in sistemul de codare IEC 60309. Pentru conectare corecta, priza partenera trebuie sa aiba aceeasi pozitie 6h.

Cum se conecteaza cablul la fisa?

Conductoarele se fixeaza in borne cu surub, iar cablul se trece prin presetupa pentru fixare mecanica. Montajul se efectueaza numai cu alimentarea oprita si de personal calificat.

Poate fi utilizata in exterior?

Protectia IP44/IP54 o recomanda pentru aplicatii industriale si temporare unde pot exista stropi de apa. Nu este destinata folosirii scufundate in apa sau cu elementele de etansare deteriorate.

Cu ce prize este compatibila?

Se utilizeaza cu prize industriale compatibile ca configuratie 3P+N+E, curent nominal 32A, pozitie 6h si domeniu de tensiune 346-415V.
