Descriere

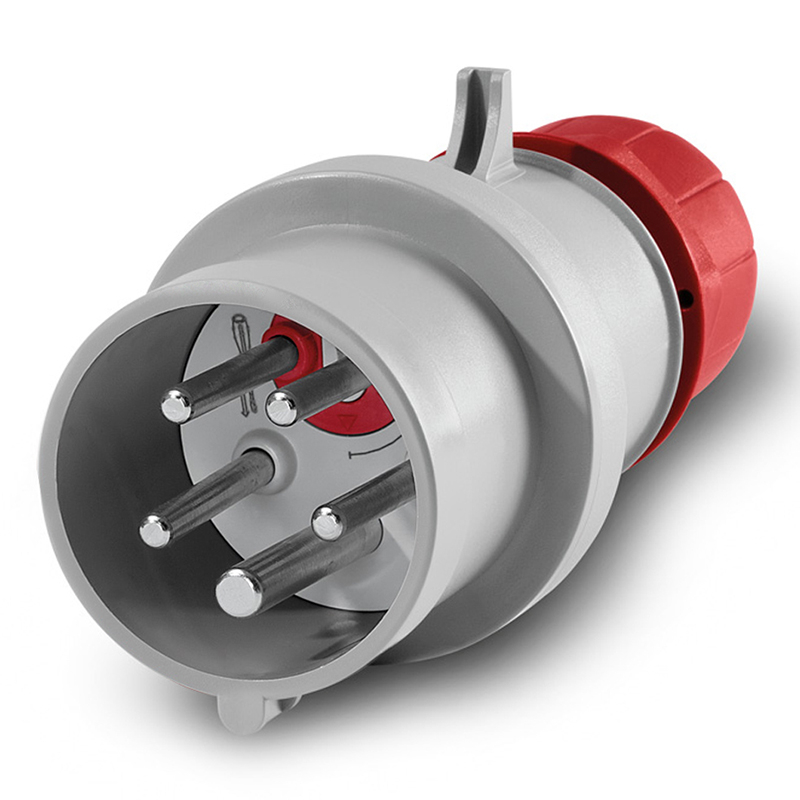

Fisa industriala mobila este destinata realizarii conexiunilor temporare sau mobile in instalatii trifazice, pentru echipamente, prelungitoare si tablouri de distributie utilizate in ateliere, hale, santiere si aplicatii tehnice. Configuratia 3P+N+E asigura conectarea a trei faze, nul si conductor de protectie, iar dispozitivul de inversare a fazelor permite adaptarea rapida a sensului de rotatie pentru echipamentele trifazice compatibile.

Caracteristicile electrice confirmate includ curent nominal de 32A, tensiune nominala de 346-415V si functionare la 50/60Hz. Fisa are 5 poli in configuratie 3P+N+E, pozitie de ceas 6h si culoare rosie, specifica domeniului de tensiune conform standardizarii conectorilor industriali. Gradul de protectie este declarat IP44/IP54, iar rezistenta la impact este IK08. Contactele sunt realizate din alama CuZn cu suprafata nichelata, iar carcasa este din termoplastic.

Montajul se realizeaza direct pe cablu, folosind borne cu surub pentru conectarea conductoarelor si presetupa pentru intrarea, fixarea si protejarea cablului. Constructia are iesire dreapta, potrivita pentru realizarea cablurilor de alimentare mobile. Pentru o conexiune corecta, se vor utiliza conductoare dimensionate corespunzator curentului nominal, se va respecta identificarea fazelor, a conductorului de nul si a conductorului de protectie, precum si pozitia de ceas 6h a interfetei de conectare.

Produsul este realizat conform cerintelor EN 60309-1, EN 60309-2 si amendamentelor asociate, fiind incadrat si in cerintele Directivei de Joasa Tensiune 2014/35/UE. Se utilizeaza numai impreuna cu o priza industriala compatibila ca poli, curent, tensiune si pozitie de ceas. Instalarea, verificarea continuitatii conductorului de protectie si interventiile asupra conexiunilor se efectueaza exclusiv de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita aceasta fisa industriala?

Este potrivita pentru alimentare trifazica cu 3 faze, nul si conductor de protectie, in domeniul de tensiune nominala 346-415V si la un curent nominal de pana la 32A.

Ce inseamna configuratia 3P+N+E?

Configuratia include trei conductoare de faza, un conductor de nul si un conductor de protectie. Fisa are astfel 5 poli de conectare.

Ce rol are dispozitivul de inversare a fazelor?

Dispozitivul permite inversarea succesiunii fazelor, utila in special pentru corectarea sensului de rotatie al unor echipamente trifazice compatibile.

Ce priza trebuie folosita impreuna cu aceasta fisa?

Este necesara o priza industriala compatibila cu configuratia 3P+N+E, curentul de 32A, domeniul de tensiune 346-415V si pozitia de ceas 6h.

Cum se realizeaza conectarea cablului?

Conductoarele se fixeaza in borne cu surub, iar cablul se introduce prin presetupa. Conectarea trebuie realizata de personal calificat, dupa oprirea alimentarii electrice.
