Descriere

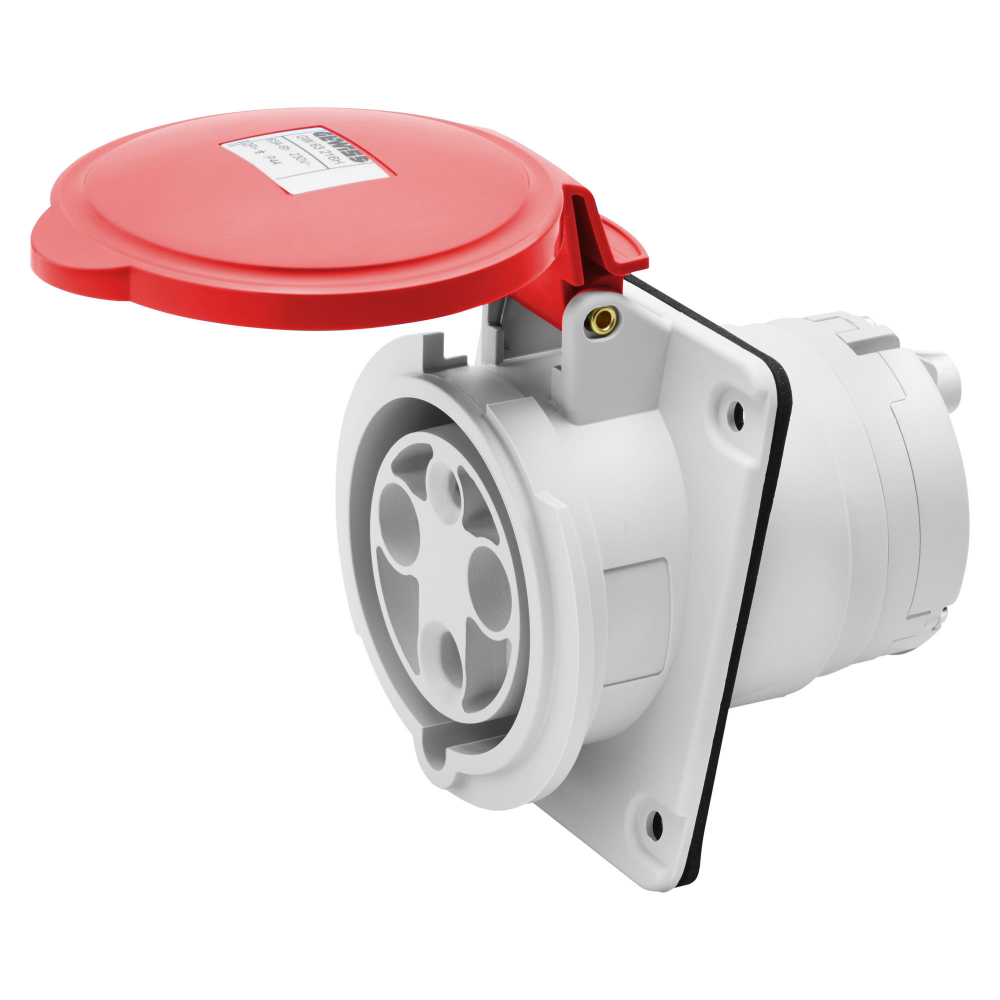

Aceasta priza trifazica fixa este destinata montajului incastrat in tablouri, panouri si echipamente de distributie pentru alimentarea consumatorilor trifazati. Constructia inclinata la 10 grade faciliteaza racordarea stecherului, iar configuratia cu 3 faze, nul si conductor de protectie o recomanda pentru instalatii industriale, comerciale, ateliere si zone tehnice care necesita conexiuni de putere la 400 V. Culoarea rosie si pozitia contactului de protectie la 6h permit identificarea rapida a configuratiei compatibile IEC 60309.

Produsul are curent nominal de 63A, tensiune nominala 346-415 V AC si frecventa de lucru 50/60 Hz. Este prevazut cu 5 poli, configuratie 3P+N+PE, grad de protectie IP44/IP54 si rezistenta la impact IK09. Flansa are dimensiunile de 110 x 100 mm, iar materialul este fara halogeni, conform EN 60754-2. Componentele active sunt testate la fir incandescent la 850 grade C, iar cele pasive la 650 grade C; rezistenta de izolatie este de peste 10 Mohm, iar capacitatea de intrerupere la 1,1 Un este de 79A.

Pentru conectare sunt utilizate borne cu strangere indirecta tip manta, adecvate pentru conductoare flexibile cu sectiuni de 6-16 mm2 si conductoare rigide cu sectiuni de 6-25 mm2. Priza se instaleaza incastrat, cu flansa fixata pe suprafata de montaj, respectand spatiul necesar pentru cablare si accesul la conexiuni. Se utilizeaza impreuna cu un stecher trifazic compatibil, cu aceeasi configuratie 3P+N+PE, curent nominal, pozitie 6h si domeniu de tensiune.

Produsul este proiectat pentru functionare la temperaturi ambientale intre -25 si +55 grade C si pentru peste 2000 de cicluri de manevrare. Contactele sunt nichelate pentru protectie impotriva coroziunii, oxidarii si uzurii, iar materialele izolante contribuie la rezistenta mecanica si chimica a ansamblului. Instalarea, dimensionarea conductoarelor, protectiile electrice si verificarea absentei tensiunii trebuie realizate exclusiv de personal calificat, cu respectarea normelor aplicabile si a parametrilor nominali ai circuitului.

Intrebari frecvente

Pentru ce tip de instalatie este potrivita aceasta priza?

Este destinata circuitelor trifazate de 346-415 V AC, 50/60 Hz, utilizate in tablouri, panouri si echipamente tehnice unde este necesara o conexiune fixa de 63A.

Ce configuratie de contacte are?

Priza are configuratie 3P+N+PE, adica trei faze, nul si conductor de protectie, cu pozitia contactului de protectie la 6h.

Ce sectiuni de cablu pot fi conectate?

Bornele cu strangere indirecta tip manta accepta conductoare flexibile de 6-16 mm2 si conductoare rigide de 6-25 mm2.

Poate fi folosita in zone cu solicitari mecanice?

Priza are rezistenta mecanica IK09 si protectie IP44/IP54. Pentru mentinerea nivelului de protectie, montajul si asocierea cu elementele compatibile trebuie realizate corect.

La ce temperatura poate functiona?

Domeniul declarat de functionare este intre -25 si +55 grade C.
