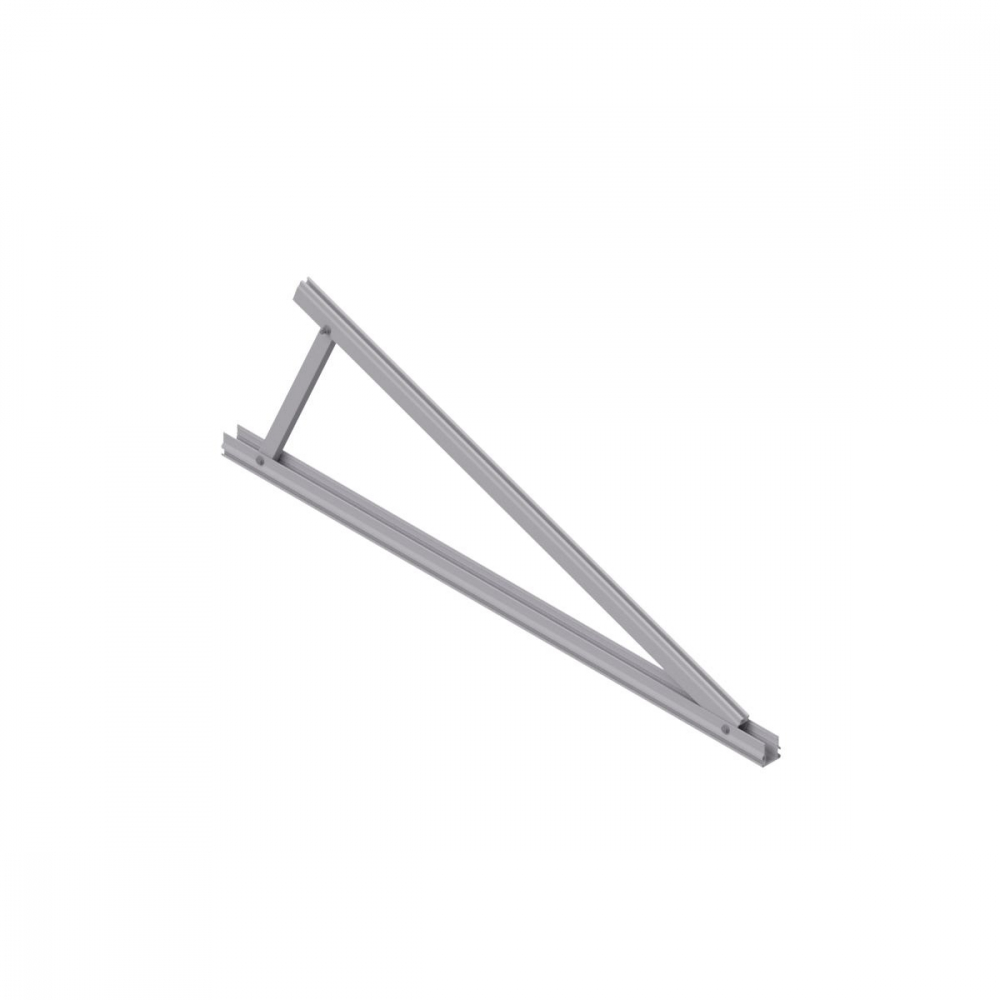

Suportul Delta 10 grade Single este un element de structura destinat montajului elevat al panourilor fotovoltaice, pentru obtinerea unei inclinari fixe de 10 grade. Face parte dintr-un sistem de sustinere pentru module, fiind potrivit pentru configuratii in care este necesara ridicarea panourilor fata de planul de montaj si orientarea acestora la un unghi controlat.

Varianta Single este prevazuta cu sina de baza individuala cu lungimea de 1,5 m. Ansamblul utilizeaza materiale din aluminiu si otel inoxidabil si include trei suruburi hexagonale M8 x 50, trei piulite M8 si trei tuburi distantier din aluminiu cu diametrul de 12 mm si grosimea peretelui de 1,5 mm. Unghiul de montaj al modulului este de 10 grade.

Suportul se livreaza pentru asamblare si se monteaza pe sina de baza, iar toate imbinarile cu suruburi M8 trebuie stranse la un cuplu de 15 Nm. Pentru montajul modulelor pot fi utilizate sine portante compatibile cu sistemul de structura. Panourile pot fi pozitionate vertical sau orizontal, in functie de configuratia proiectului, de metoda de prindere aprobata pentru rama modulului si de proiectarea structurii.

Fixarea structurii pe acoperis sau pe suportul portant trebuie aleasa in functie de tipul invelitorii si de substructura existenta. Dimensionarea ansamblului trebuie realizata pentru conditiile locale de vant, zapada si incarcare, iar montajul se va efectua numai pe o structura capabila sa preia sarcinile rezultate. Respectati instructiunile sistemului de montaj, cuplurile de strangere si cerintele producatorului panourilor fotovoltaice privind zonele permise de prindere.

Intrebari frecvente

Pentru ce este utilizat suportul Delta 10 grade Single?
Este utilizat pentru realizarea unei structuri fotovoltaice elevate, care sustine modulele la un unghi fix de inclinare de 10 grade.

Ce lungime are sina de baza pentru varianta Single?
Varianta Single utilizeaza o sina de baza cu lungimea de 1,5 m.

Ce elemente de asamblare sunt incluse?
Ansamblul include trei suruburi hexagonale M8 x 50, trei piulite M8 si trei tuburi distantier din aluminiu cu diametrul de 12 mm si grosimea de 1,5 mm.

La ce cuplu se strang imbinarile M8?
Imbinarile cu suruburi M8 ale suportului trebuie stranse la 15 Nm, utilizand o unealta cu control al cuplului.

Se poate monta un panou fotovoltaic direct pe suport?
In anumite configuratii, modulele montate orizontal si prinse pe laturile lungi pot fi fixate direct pe suport, folosind doua suporturi pentru fiecare modul. Compatibilitatea trebuie verificata cu instructiunile panoului si ale sistemului de montaj.
