Descriere

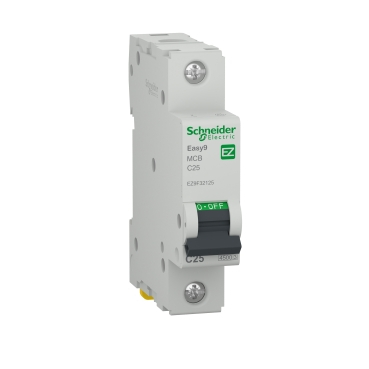

Acest intrerupator automat modular este destinat protectiei circuitelor monofazate din instalatii rezidentiale si cladiri comerciale mici. Combina protectia termica la suprasarcina cu protectia magnetica la scurtcircuit, contribuind la limitarea efectelor defectelor electrice asupra conductoarelor si circuitelor alimentate. Este adecvat si pentru functia de izolare in instalatii rezidentiale, conform IEC 60898-1.

Echipamentul are 1 pol protejat, curent nominal de 25 A si functioneaza la tensiunea nominala de 230 V AC, 50 Hz. Curba de declansare C are pragul magnetic intre 5 si 10 ori curentul nominal, fiind potrivita pentru circuite cu curenti de pornire moderati. Capacitatea nominala de rupere este de 4.5 kA la 230 V AC, iar tensiunea nominala de tinere la impuls este de 4 kV. Aparatul are latimea de 18 mm, echivalenta cu 2 pasi de 9 mm, dimensiunile de 82 x 18 x 74 mm si durabilitate mecanica de pana la 10000 cicluri.

Montajul se realizeaza clipsabil pe sina DIN, in tablouri electrice modulare. Configuratia compacta de 18 mm permite organizarea eficienta a spatiului din tablou. Conectarea conductoarelor, alegerea sectiunii cablurilor si dimensionarea protectiei trebuie realizate in functie de consumatorii circuitului, modul de pozare si proiectul electric.

Produsul trebuie utilizat exclusiv in instalatii de curent alternativ de 230 V si in limitele parametrilor nominali. Pentru protectia persoanelor impotriva curentilor de defect este necesara, dupa caz, completarea instalatiei cu protectie diferentiala dedicata. Se recomanda montajul, verificarea conexiunilor si punerea in functiune de catre personal calificat, cu alimentarea intrerupta in timpul lucrarilor.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 25 A?

Este utilizat pentru protectia unui circuit electric dimensionat corespunzator, impotriva suprasarcinii si a scurtcircuitului. Alegerea lui trebuie corelata cu sectiunea conductorului, puterea consumatorilor si conditiile de instalare.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu curenti de pornire moderati, atunci cand proiectarea instalatiei permite acest tip de protectie.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj clipsabil pe sina DIN in tablouri electrice modulare.

Inlocuieste protectia diferentiala?

Nu. Intrerupatorul automat protejeaza la suprasarcina si scurtcircuit. Protectia la curenti diferentiali necesita un dispozitiv diferential separat sau o solutie combinata, aleasa conform cerintelor instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA la 230 V AC, 50 Hz, conform IEC 60898-1.
