Descriere

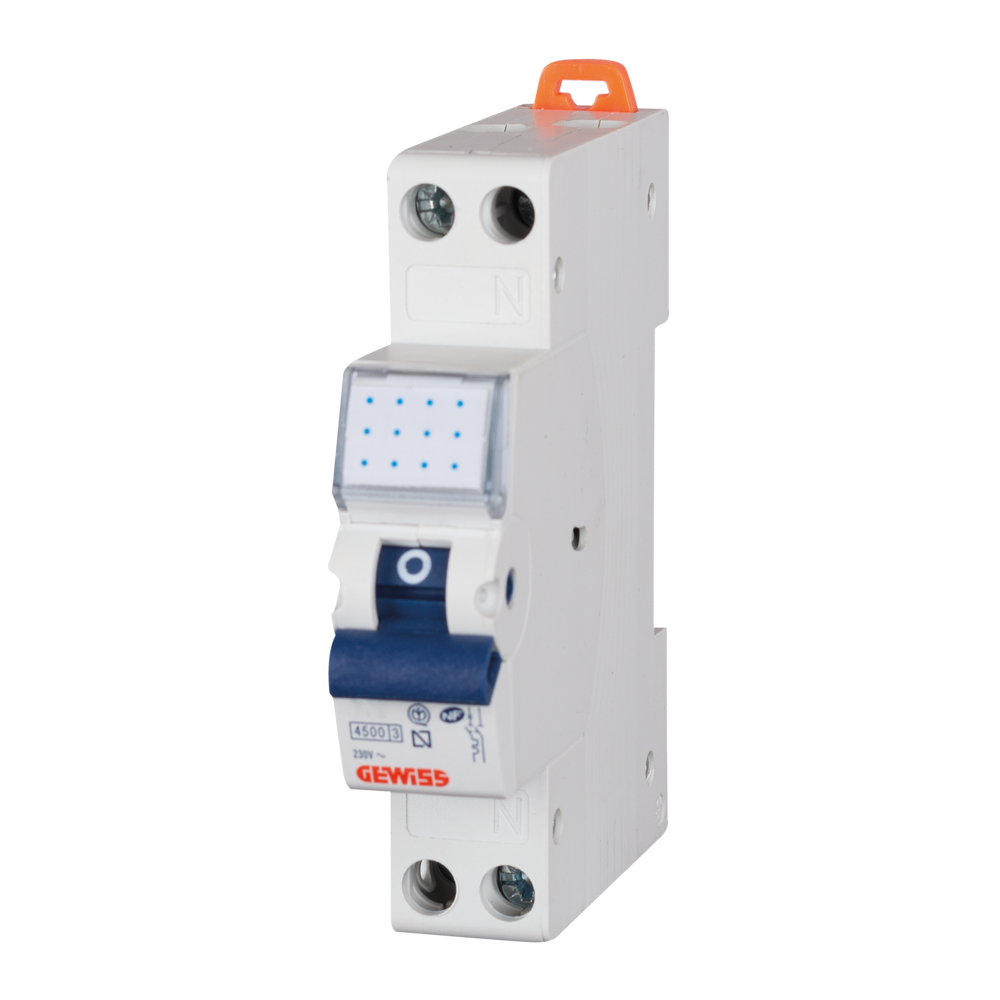

Acest intrerupator automat compact este destinat protectiei circuitelor electrice impotriva supracurentilor si scurtcircuitelor, in aplicatii rezidentiale, comerciale si industriale. Configuratia 1P+N il recomanda pentru circuite monofazate, iar ocuparea unui singur modul contribuie la organizarea eficienta a spatiului disponibil in tabloul electric.

Aparatul are curent nominal de 20 A, curba de declansare C si tensiune nominala de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere Icn conform EN 60898 este de 4500 A la 230 V, iar capacitatea Icu conform IEC/EN 60947-2 este de 4.5 kA, cu Ics de 100% din Icu. Tensiunea de izolatie Ui este de 500 V, tensiunea nominala de tinere la impuls Uimp este de 4 kV, iar intervalul tensiunii de functionare este 12-253 V AC.

Dimensiunile declarate sunt 18 mm latime, 85 mm inaltime si 72 mm adancime, pentru o constructie de 1 modul. Conexiunile accepta conductori rigizi de pana la 1 x 16 mm2 sau combinatia 1 x 10 mm2 plus 1 x 6 mm2, respectiv conductori flexibili de pana la 1 x 10 mm2 sau 2 x 6 mm2. Pentru realizarea conexiunilor se utilizeaza cuplul nominal de strangere de 1.2 Nm, respectand sectiunile si modul de cablare prevazute de proiectul instalatiei.

Produsul este realizat conform standardului EN 60898 si are o anduranta electrica declarata de 10000 manevre, respectiv o anduranta mecanica de 20000 manevre. Temperatura de functionare este cuprinsa intre -25 si +70 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Montajul, dimensionarea protectiei si verificarea capacitatii de rupere necesare la locul instalarii trebuie efectuate de personal calificat, cu alimentarea circuitului intrerupta inainte de interventie.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor monofazate, cu configuratie 1P+N, impotriva supracurentilor si scurtcircuitelor.

Care este curentul nominal si curba de declansare?

Curentul nominal este de 20 A, iar caracteristica de declansare este curba C.

Ce capacitate de rupere are?

Capacitatea nominala de rupere este de 4500 A la 230 V conform EN 60898. Conform IEC/EN 60947-2, capacitatea Icu este de 4.5 kA la 230 V.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul si are latimea declarata de 18 mm.

Ce sectiuni de conductor pot fi conectate?

Sunt acceptati conductori rigizi de pana la 1 x 16 mm2 sau 1 x 10 mm2 plus 1 x 6 mm2, precum si conductori flexibili de pana la 1 x 10 mm2 sau 2 x 6 mm2. Cuplul nominal de strangere este 1.2 Nm.
