Descriere

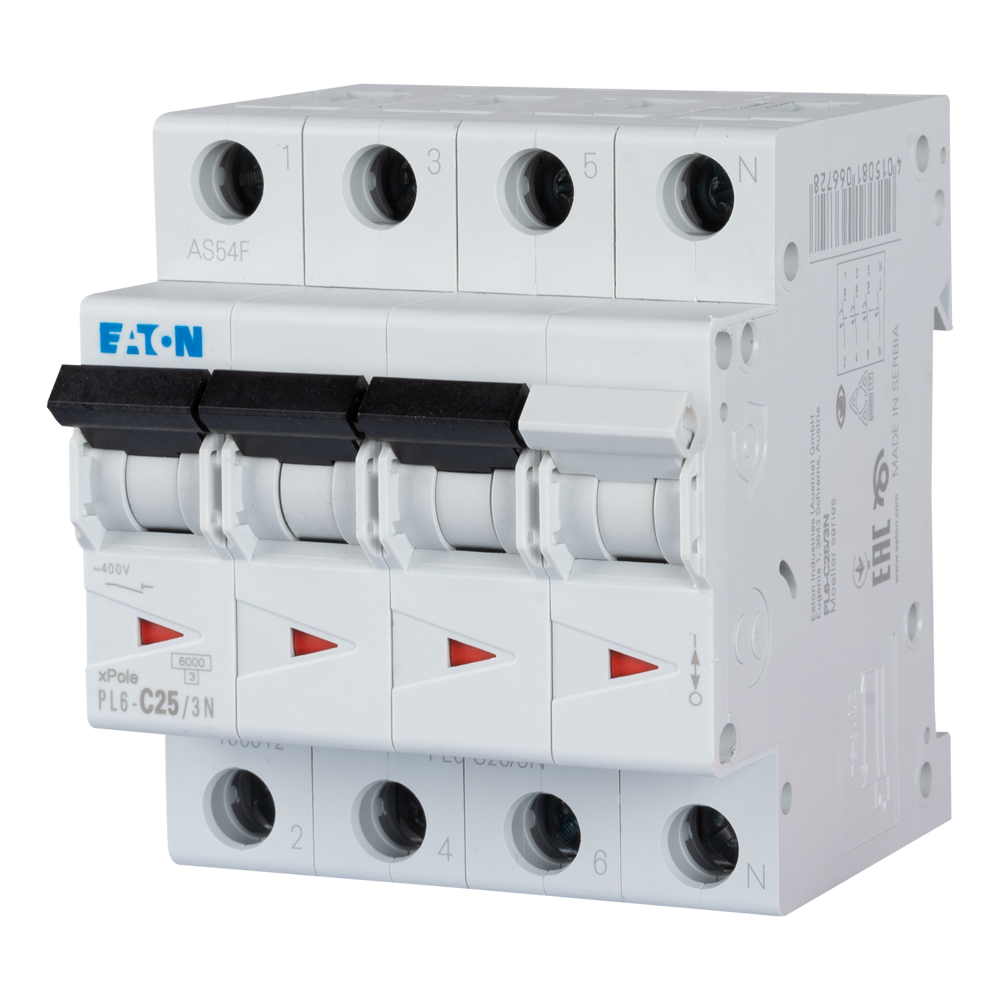

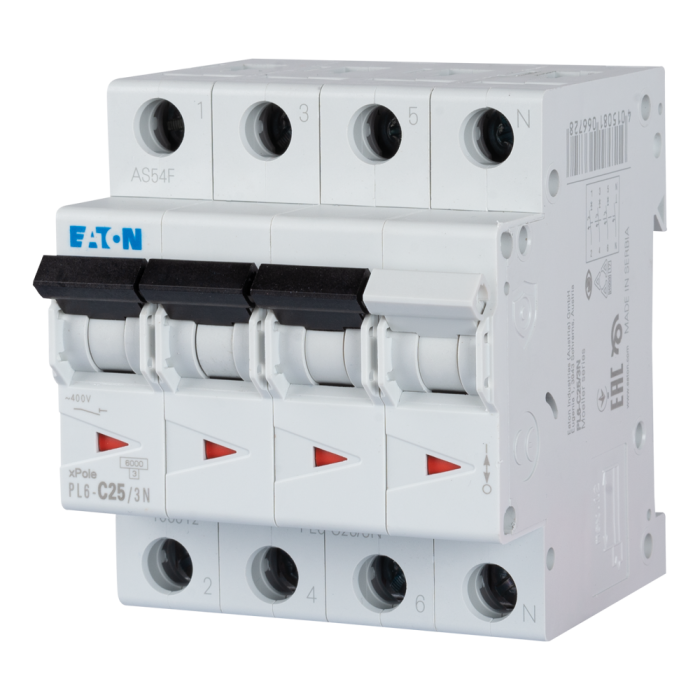

Intrerupatorul automat modular 3P+N este destinat protectiei circuitelor de curent alternativ din tablouri electrice rezidentiale si comerciale. Are trei poli protejati si un pol de nul comutat simultan, fiind adecvat pentru circuite trifazate cu nul. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in limitele proiectului electric.

Curentul nominal este de 25 A, iar tensiunea operationala nominala maxima este de 230 V AC, la frecventa de 50-60 Hz. Capacitatea nominala de rupere este de 6 kA la 230 V si 400 V, conform IEC/EN 60898-1. Aparatul are tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 2. Constructia ocupa 4 module, cu dimensiuni de 70,8 x 73 x 85 mm si adancime de incorporare de 70,5 mm.

Montajul se realizeaza in tabloul electric, cu respectarea configuratiei de distributie si a schemei de conexiuni aplicabile. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Produsul permite utilizarea de echipamente auxiliare compatibile, iar polul de nul este comutat concomitent cu polii de faza.

Gradul de protectie este IP20, de aceea aparatul trebuie montat intr-o carcasa sau un tablou care asigura protectia necesara impotriva atingerii partilor active si fata de conditiile de mediu. Domeniul temperaturii ambientale de functionare este intre -25 grade C si +75 grade C. La cresterea temperaturii ambientale, capacitatea de transport a curentului se reduce; dimensionarea circuitului, selectarea conductoarelor si verificarea ansamblului de tablou trebuie realizate de personal calificat, conform normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru circuite de curent alternativ trifazate cu nul, utilizate in tablouri electrice rezidentiale si comerciale, atunci cand protectia proiectata necesita curent nominal de 25 A si curba C.

Ce inseamna configuratia 3P+N?

Configuratia are trei poli de faza protejati si un pol de nul care este comutat simultan cu fazele. In total, aparatul are 4 poli si ocupa 4 module in tabloul electric.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V.

Ce sectiuni de cablu pot fi conectate?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Alegerea sectiunii conductorului trebuie realizata in functie de circuit si de normele de instalare.

Poate fi montat direct intr-un spatiu expus?

Nu. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa corespunzatoare, care asigura protectia impotriva atingerii partilor active si fata de mediul de instalare.
