Descriere

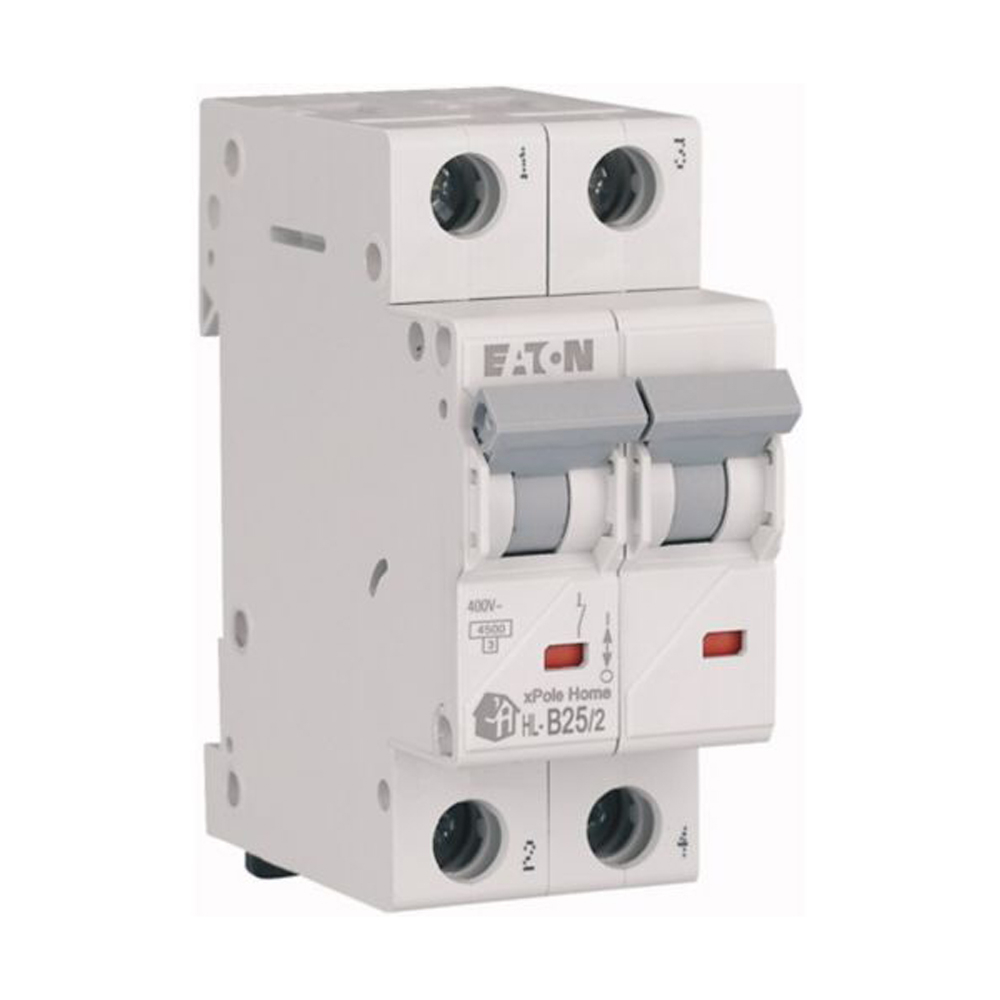

Intrerupatorul automat modular cu 2 poli este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curentul nominal de 25 A si caracteristica de declansare B il recomanda pentru circuite cu sarcini uzuale si curenti de pornire redusi, inclusiv circuite de iluminat sau alimentari selectate corect in functie de proiectul electric. Aparatul protejeaza ambii poli si poate fi utilizat in tablouri electrice pentru aplicatii rezidentiale, comerciale sau de mica anvergura.

Caracteristicile confirmate includ: 2 poli protejati, curent nominal 25 A, curba de declansare B, tensiune AC de 230 V, frecventa nominala 50/60 Hz si capacitate nominala de rupere Icn de 4,5 kA conform IEC/EN 60898-1, declarata pentru 230 V si 400 V. Tensiunea nominala de izolatie Ui este de 440 V, iar rezistenta la impuls Uimp este de 4 kV. Aparatul are clasa de limitare a energiei 3, categorie de supratensiune III, grad de poluare 3 si grad de protectie IP20.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 2 module, echivalentul unei latimi de 35 mm. Adancimea de incorporare este de 44 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru o conexiune sigura se vor respecta sectiunea conductorului, cuplul de strangere indicat pe aparat si schema de distributie a tabloului electric.

Produsul trebuie instalat numai in interiorul unui tablou sau al unei carcase care asigura protectia necesara la atingere si la influentele de mediu, deoarece aparatul are protectie IP20. Alegerea curentului nominal, a curbei de declansare, a sectiunii cablurilor si a protectiilor din amonte trebuie realizata de personal calificat, conform proiectului instalatiei si normativelor aplicabile. Inainte de repunerea sub tensiune dupa declansare, cauza suprasarcinii sau a scurtcircuitului trebuie identificata si remediata.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 2 poli si 25 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, cu deconectarea ambilor poli protejati. Aplicatia concreta trebuie stabilita prin dimensionarea instalatiei electrice.

Ce inseamna curba de declansare B?

Curba B defineste comportamentul magnetic al intrerupatorului la aparitia unui curent mare de defect. Este folosita frecvent pentru circuite cu sarcini uzuale si curenti de pornire redusi.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN, cu o latime totala de 35 mm.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Conectarea trebuie realizata de personal calificat, cu respectarea cerintelor instalatiei.

Poate fi montat direct intr-un mediu umed sau cu praf?

Nu. Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau o carcasa adecvata mediului de utilizare.
