Descriere

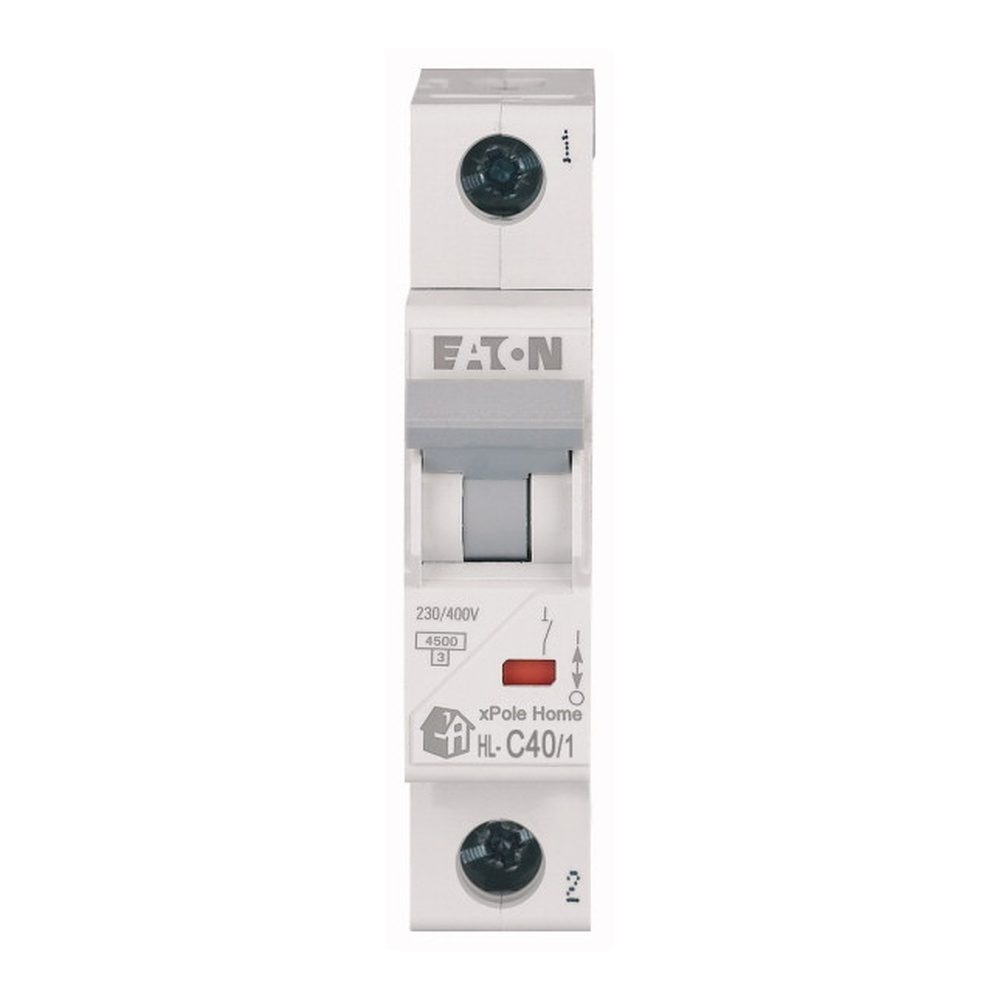

Acest intrerupator automat modular este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Constructia cu un pol il recomanda pentru integrarea in tablouri electrice rezidentiale, comerciale sau pentru aplicatii tehnice unde este necesara protectia individuala a unui circuit de alimentare la 230V AC.

Aparatul are curent nominal de 40A, tensiune nominala de 230V AC si frecventa nominala de 50 pana la 60Hz. Curba de declansare C permite utilizarea pe circuite cu sarcini uzuale si curenti de pornire moderati. Capacitatea nominala de rupere Icn este de 4.5kA conform EN 60898, la 230V si 400V. Sunt indicate tensiunea nominala de izolatie Ui de 440V, tensiunea nominala de impuls Uimp de 4kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 3.

Ocupa un singur modul in tabloul electric si are adancime de montaj de 44 mm. Se instaleaza in tablouri modulare, pe sina DIN, iar conexiunile trebuie realizate cu conductoare dimensionate corespunzator circuitului protejat. Bornele accepta conductori solizi si multifilari cu sectiuni intre 1 si 25 mm2. Aparatul permite utilizarea de accesorii compatibile din gama dedicata.

Gradul de protectie este IP20, ceea ce impune montajul intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii accidentale si a influentelor de mediu. Temperatura ambianta de functionare declarata este intre -25 grade C si 75 grade C. Selectarea curentului nominal, verificarea capacitatii de rupere la punctul de instalare si montajul trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 40A cu curba C?

Este utilizat pentru protectia unui circuit electric impotriva suprasarcinii si scurtcircuitului. Caracteristica C este adecvata circuitelor cu sarcini uzuale si curenti de pornire moderati, daca alegerea este confirmata prin proiectul si calculele instalatiei.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere Icn este de 4.5kA conform EN 60898. Capacitatea de rupere necesara trebuie verificata in functie de curentul de scurtcircuit disponibil in punctul de montaj.

Ce conductori pot fi conectati la borne?

Sunt acceptati conductori solizi si multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea efectiva a cablului se alege in functie de curentul circuitului, modul de pozare si conditiile instalatiei.

Poate fi montat direct intr-un spatiu expus?

Nu. Gradul de protectie IP20 necesita instalarea intr-un tablou sau o carcasa adecvata, care sa protejeze aparatul impotriva atingerii accidentale si a factorilor de mediu.

Care este intervalul de temperatura de functionare?

Aparatul este declarat pentru functionare la temperaturi ambiante intre -25 grade C si 75 grade C.
