Descriere

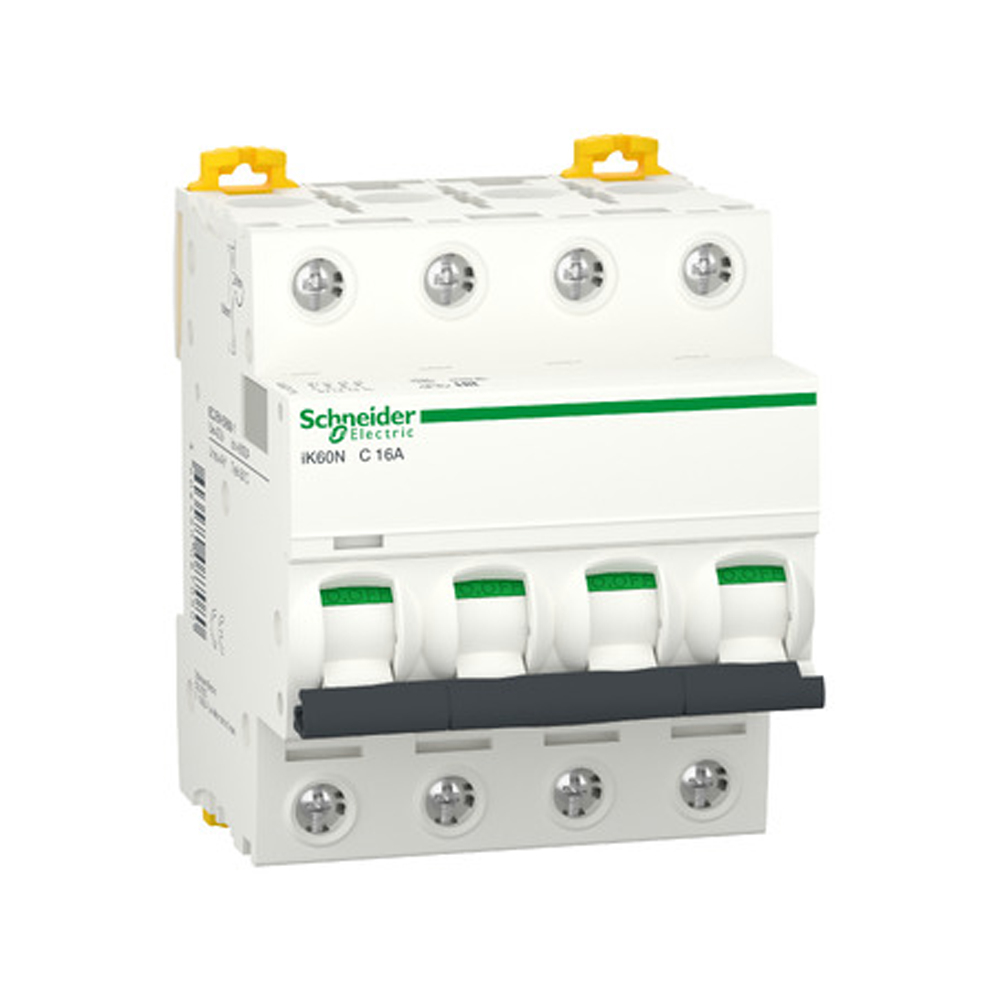

Intrerupatorul automat modular este destinat protectiei circuitelor de distributie in curent alternativ. Are patru poli protejati si mecanism de declansare termomagnetica, care reuneste protectia la suprasarcina cu protectia la scurtcircuit. Este potrivit pentru aplicatii din tablouri electrice rezidentiale, comerciale sau pentru instalatii de mica distributie unde este necesara protectia unui circuit cu 4 poli.

Curentul nominal este de 16A la 30 grade C, iar curba de declansare este C, cu prag de declansare magnetica intre 5 si 10 x In. Aparatul functioneaza la 400V AC, 50/60Hz, are capacitate nominala de rupere Icn de 6000A la 400V AC si capacitate de rupere in serviciu Ics de 6000A, conform EN IEC 60898 1. Tensiunea nominala de izolatie Ui este de 440V AC, tensiunea suport la impuls Uimp este de 4kV, iar clasa de limitare este 3.

Montajul se realizeaza prin clipsare pe sina DIN de 35 mm. Aparatul ocupa 8 module de 9 mm si are dimensiuni de 85 mm inaltime, 72 mm latime si 78,5 mm adancime. Conectarea se face prin borne tip tunel, cu alimentare posibila de sus sau de jos. Bornele accepta conductori rigizi intre 1 si 25 mm2 sau conductori flexibili intre 1 si 16 mm2; lungimea de dezizolare recomandata este de 14 mm, iar cuplul de strangere este de 2 Nm. Constructia permite utilizarea barelor colectoare tip pieptene.

Gradul de protectie al aparatului este IP20 conform IEC 60529, de aceea montajul trebuie realizat intr-un tablou sau intr-o carcasa adecvata aplicatiei. Domeniul temperaturii ambientale de functionare este intre -25 si 60 grade C, iar temperatura de depozitare este intre -40 si 85 grade C. Aparatul este conform EN IEC 60898 1 si este adecvat pentru izolare industriala conform acestui standard. Nu asigura protectie diferentiala, astfel ca protectia la curenti reziduali se realizeaza separat atunci cand proiectul si normele instalatiei o impun.

Intrebari frecvente

Pentru ce tip de protectie este utilizat acest intrerupator automat?

Este utilizat pentru protectia circuitelor de distributie AC impotriva suprasarcinii si a scurtcircuitului. Mecanismul termomagnetic combina cele doua functii de protectie intr-un singur aparat.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare magnetica intre 5 si 10 ori curentul nominal. Aceasta caracteristica este utilizata frecvent pentru circuite cu curenti de pornire moderati, atunci cand alegerea este confirmata prin proiectul instalatiei.

Cum se monteaza si ce conductori accepta?

Se clipseaza pe sina DIN de 35 mm si permite alimentare de sus sau de jos. Bornele tip tunel accepta conductori rigizi intre 1 si 25 mm2 si conductori flexibili intre 1 si 16 mm2, cu lungime de dezizolare de 14 mm si cuplu de strangere de 2 Nm.

Poate inlocui un intrerupator diferential?

Nu. Acest aparat nu are functie de protectie diferentiala la curenti reziduali. Daca instalatia necesita aceasta protectie, se va utiliza separat un dispozitiv diferential adecvat, ales conform proiectului si normelor aplicabile.

Cate module ocupa in tablou?

Ocupa 8 module de 9 mm, echivalentul unei latimi de 72 mm.
