Descriere

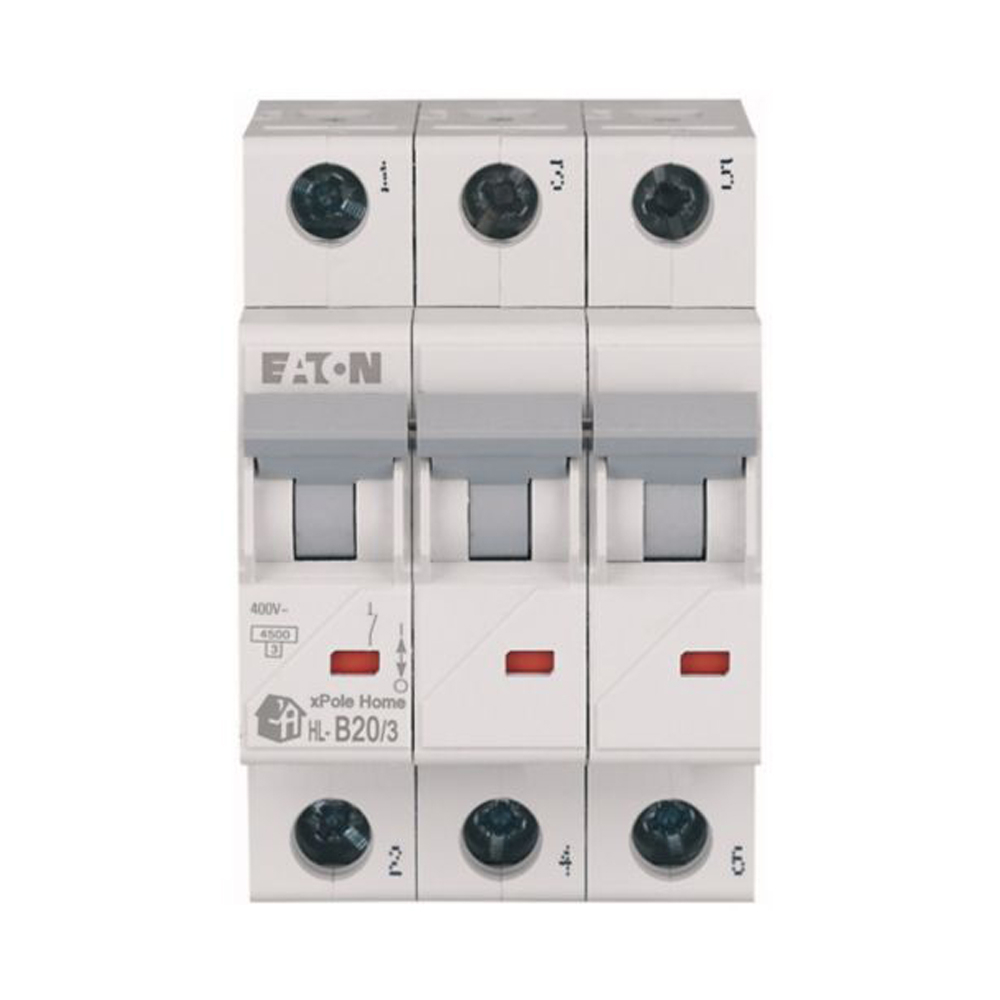

Intrerupatorul automat modular xPole Home este destinat protectiei circuitelor electrice trifazate in instalatii rezidentiale si aplicatii comerciale. Aparatul intrerupe alimentarea la aparitia supracurentilor, contribuind la protectia conductoarelor si a circuitelor din tabloul electric.

Echipamentul are configuratie tripolara, curent nominal de 20A si caracteristica de declansare B. Capacitatea nominala de rupere este de 4.5 kA, conform IEC/EN 60898-1. Caracteristica B este adecvata circuitelor pentru care se doreste declansare la supracurenti cu valori specifice acestei curbe, selectarea corecta realizandu-se in functie de consumatori, conductori si proiectul instalatiei.

Constructia seriei include borne cu functie dubla, amplasate sus si jos, pentru conectarea conductoarelor sau a baretei de distributie. Ghidajele pentru conexiunea sigura a conductorilor si mecanismul de fixare permit interventii mai usoare in tablouri, inclusiv demontarea aparatului dintr-un ansamblu cu bareta fara indepartarea acesteia, in functie de configuratia instalatiei.

Montajul, dimensionarea si conectarea se realizeaza numai cu alimentarea intrerupta, de catre personal calificat. Curentul nominal al protectiei trebuie corelat cu sectiunea cablului, sarcina circuitului si curentul de scurtcircuit estimat la locul instalarii. Acest aparat este un intrerupator automat pentru protectie la supracurent si nu inlocuieste protectia diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate din tablouri electrice, in aplicatii rezidentiale sau comerciale, atunci cand dimensionarea instalatiei impune o protectie tripolara de 20A.

Ce inseamna curba de declansare B?

Curba B defineste comportamentul de declansare magnetica la supracurent. Alegerea acesteia trebuie facuta de electrician sau proiectant in functie de tipul consumatorilor si caracteristicile circuitului protejat.

Ce capacitate de rupere are aparatul?

Capacitatea nominala de rupere este de 4.5 kA, conform standardului IEC/EN 60898-1.

Este un intrerupator diferential?

Nu. Este un intrerupator automat modular pentru protectie la suprasarcina si scurtcircuit. Pentru protectie diferentiala se utilizeaza un dispozitiv dedicat, ales conform cerintelor instalatiei.

Este compatibil cu bareta de distributie?

Seria este prevazuta cu borne cu functie dubla, sus si jos, care permit conectarea conductoarelor si utilizarea baretei de distributie, in functie de configuratia tabloului.
