Descriere

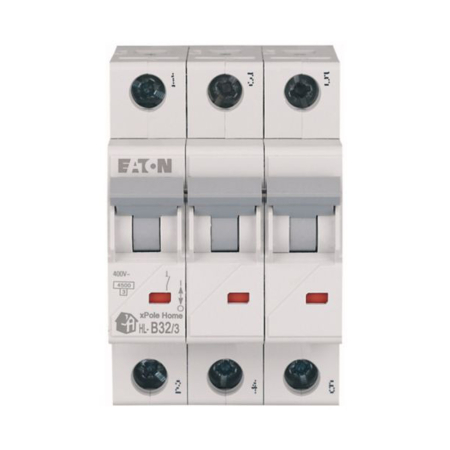

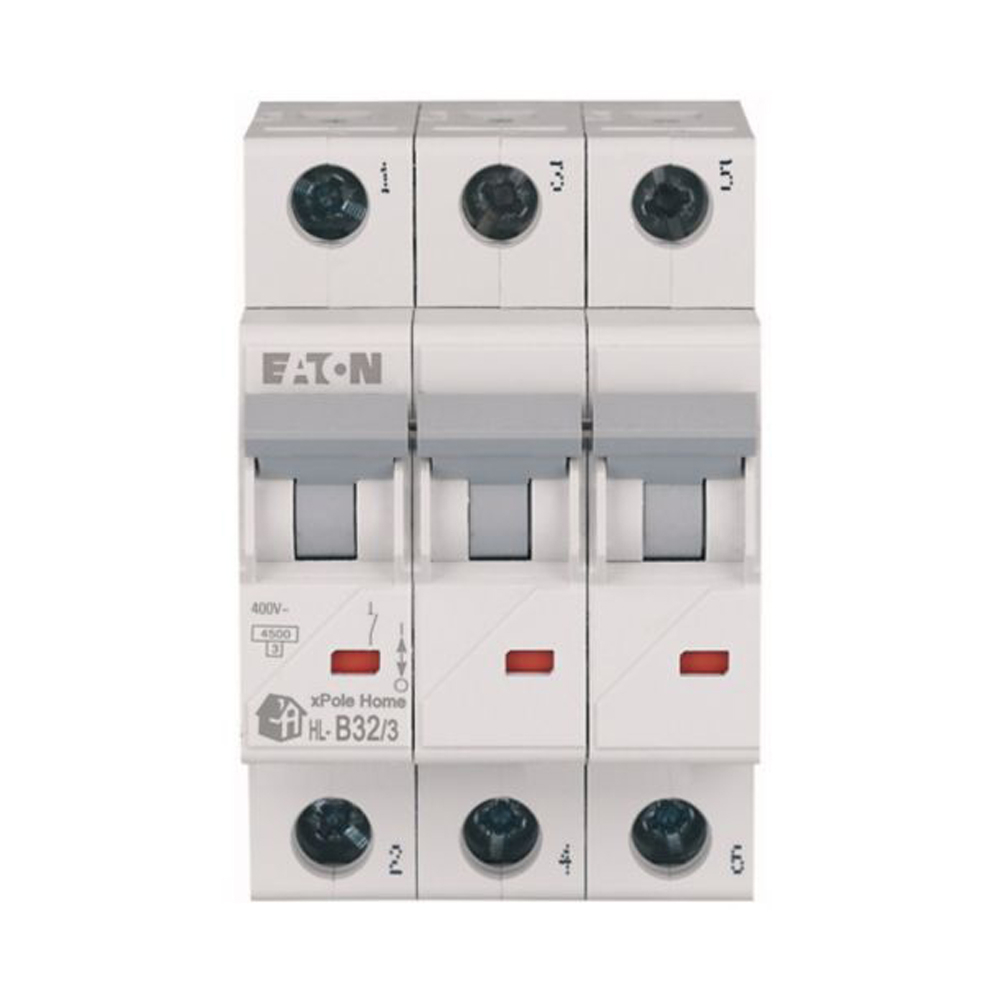

Acest intrerupator automat modular tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, fiind o alegere potrivita pentru tablouri electrice din aplicatii rezidentiale si comerciale usoare. Aparatul face parte din gama xPole Home de protectii modulare pentru tablouri electrice.

Curentul nominal este de 32 A, iar caracteristica de declansare este B. Tensiunea nominala de utilizare in curent alternativ este 230/400 V, la frecventa de 50/60 Hz, iar capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA. Produsul are clasa de limitare a curentului 3, tensiune nominala de tinere la impuls de 4 kV si respecta cerintele standardului IEC/EN 60898-1. Dimensiunile declarate ale produsului sunt 85 x 53.1 x 73 mm, iar latimea functionala este de 17.5 mm pe pol.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar clema de fixare cu 3 pozitii permite demontarea dintr-un sistem de bare existent. Alimentarea poate fi realizata de sus sau de jos, iar bornele dubla functie sunt amplasate atat in partea superioara, cat si in partea inferioara. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2; cuplul de strangere recomandat este de 2 pana la 2.4 Nm. Este compatibil cu bare pieptene standard cu grosimea intre 0.8 si 2 mm.

Aparatul are grad de protectie IP20 si borne protejate impotriva atingerii accidentale, conform cerintelor mentionate pentru protectia la atingere. Distanta dintre contacte este de minimum 4 mm pentru izolarea sigura. Pentru exploatare corecta, dimensionarea protectiei, alegerea sectiunii conductoarelor, verificarea curentului de scurtcircuit disponibil si montajul in tablou trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Conditiile climatice declarate pentru serie sunt 25 pana la 55 grade C si 90 pana la 95 procente umiditate relativa.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat tripolar?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale sau comerciale usoare.

Ce inseamna curba de declansare B?

Curba B este utilizata in mod obisnuit pentru circuite cu curenti de pornire redusi, unde este necesara protectia rapida la supracurent.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Strangerea bornelor se face la un cuplu de 2 pana la 2.4 Nm.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA, conform IEC/EN 60898-1.
