Descriere

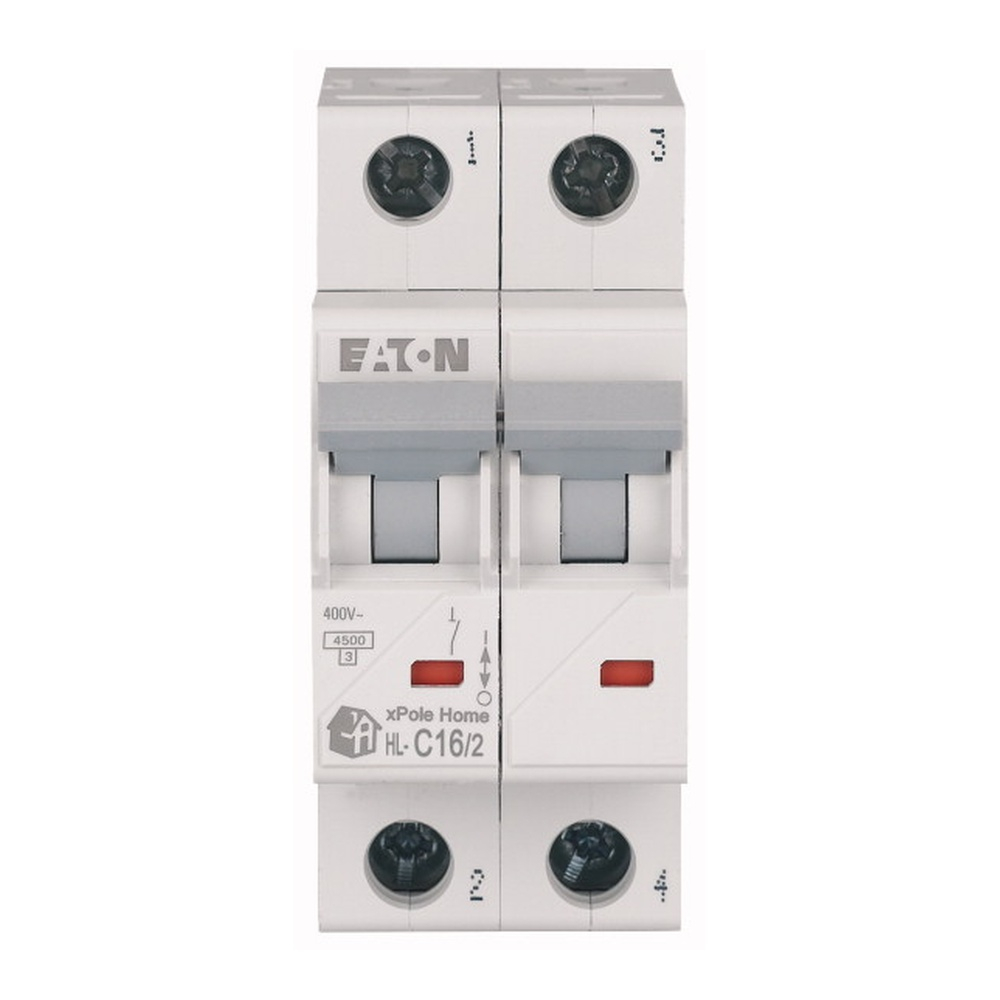

Acest intrerupator automat miniatural din gama xPole Home este proiectat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 2 poli protejati il recomanda pentru aplicatii in tablouri electrice rezidentiale si comerciale, unde este necesara intreruperea simultana a ambilor poli ai circuitului. Curba de declansare C este adecvata circuitelor care pot avea curenti de pornire moderati.

Aparatul are curent nominal de 16 A, tensiune nominala de utilizare de pana la 230 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Dispune de tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si grad de poluare 3. Produsul este conform RoHS.

Constructia ocupa 2 module, are latimea de 35.4 mm, inaltimea de 73 mm, adancimea totala de 85 mm si adancimea de incorporare de 44 mm. Conductorii rigizi sau multifilari acceptati au sectiuni intre 1 si 25 mm2. Este compatibil cu echipamente auxiliare din gama corespunzatoare si este indicat pentru instalare incorporata, in cadrul unui tablou electric proiectat corect.

Gradul de protectie este IP20, ceea ce inseamna ca aparatul necesita montaj intr-o carcasa sau tablou care sa asigure protectia necesara pentru ansamblul instalatiei. Temperatura ambianta de functionare este intre -25 grade C si 75 grade C; producatorul precizeaza ca majorarea temperaturii cu 1 grad C reduce liniar capacitatea de transport a curentului cu aproximativ 0.5%. Dimensionarea protectiei, alegerea sectiunii conductorilor si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si conform reglementarilor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor electrice AC de pana la 230 V din tablouri rezidentiale si comerciale, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de caracteristicile reale ale consumatorilor si ale instalatiei.

Cati poli sunt protejati?

Aparatul are 2 poli in total si ambii poli sunt protejati.

Ce sectiuni de conductor pot fi conectate?

Sunt acceptati conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2, cu respectarea instructiunilor de instalare si a cuplului de strangere prescris.

Poate fi utilizat direct fara carcasa de protectie?

Nu este recomandat. Gradul de protectie IP20 impune integrarea aparatului intr-un tablou sau o carcasa adecvata, care sa asigure protectia ansamblului electric.
