Descriere

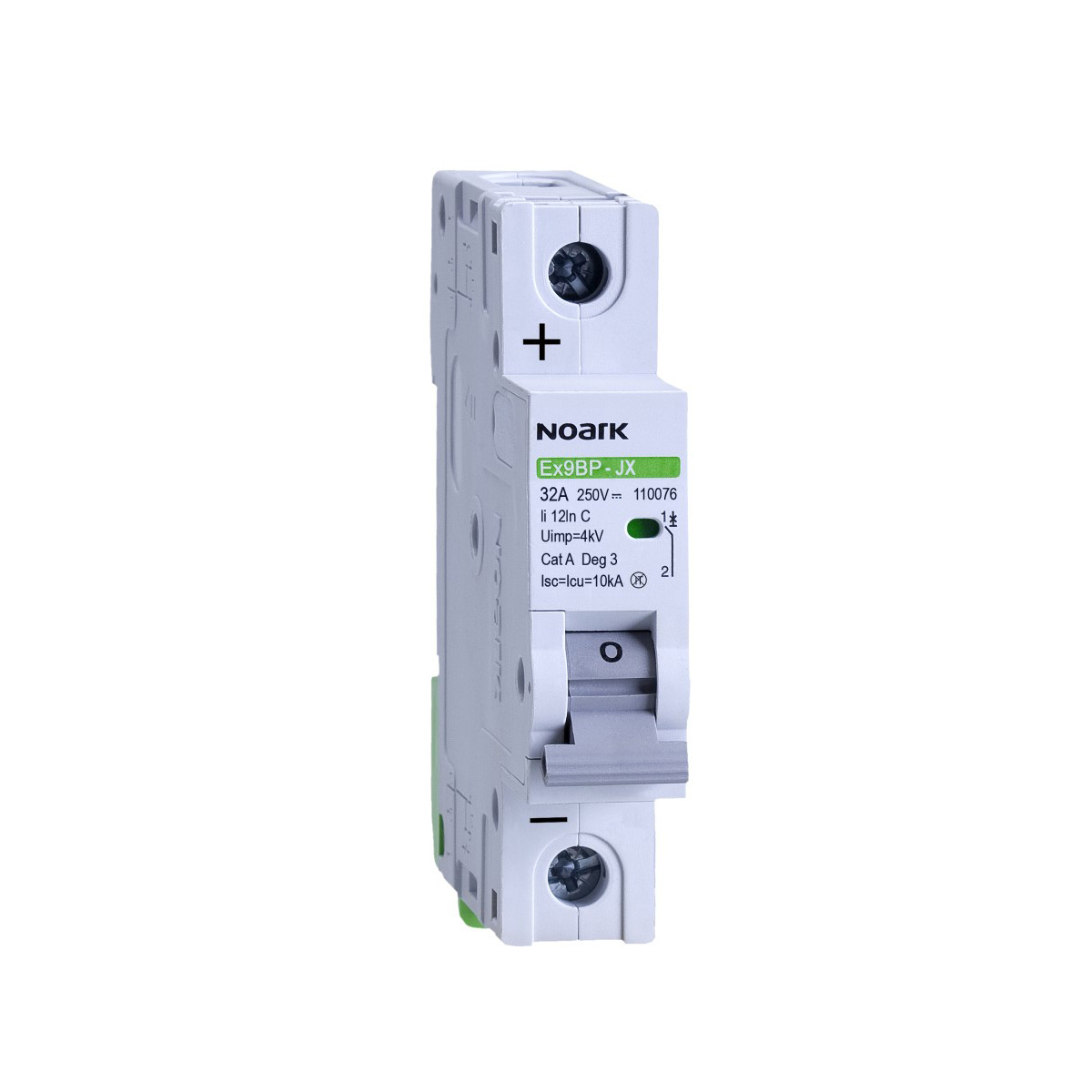

Acest intreruptor automat modular este destinat protectiei la suprasarcina si scurtcircuit in aplicatii generale de curent continuu. Configuratia cu 1 pol il recomanda pentru circuite DC din automatizari, comanda si distributii de curent continuu, atunci cand parametrii instalatiei sunt compatibili cu caracteristicile aparatului. Curba C ofera o declansare adecvata circuitelor cu curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune nominala de utilizare de 250 V DC si capacitate nominala ultima de rupere la scurtcircuit Icu de 10 kA. Este testat conform EN 60947-2, are caracteristica de declansare C, clasa de selectivitate 3, tensiune nominala de tinere la impuls Uimp de 4 kV si tensiune nominala de izolatie Ui de 1000 V DC. Gradul de protectie este IP20, iar pierderea maxima de putere declarata pentru aceasta varianta este de 2,6 W.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Aparatul ocupa un modul, cu latime de 18 mm pe pol, are inaltime de 83 mm sau 89 mm inclusiv clema pentru sina, iar adancimea de montaj declarata este de 72 mm. Bornele combinate permit conectarea conductoarelor cu sectiunea intre 1 si 35 mm2; cuplul de strangere recomandat pentru borne este intre 2 si 3,5 Nm. Se pot adauga accesorii montate pe partea stanga, inclusiv contacte auxiliare sau de semnalizare si declansatoare, in limitele configuratiei admise de producator.

Este un aparat dependent de polaritate, de aceea marcajele bornelor si sensul curentului trebuie respectate obligatoriu la cablare. Utilizarea este prevazuta la temperaturi ambientale intre -35 grade C si +70 grade C, la altitudini de pana la 2000 m, in instalatii cu grad de poluare 3 si clasa de instalare III. Lucrarile de dimensionare, conectare si verificare trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intreruptor automat?

Este destinat circuitelor generale de curent continuu, pentru protectia la suprasarcina si scurtcircuit, inclusiv aplicatii de automatizare, comanda sau distributie DC compatibile cu parametrii sai nominali.

Care sunt valorile nominale principale?

Varianta are 1 pol, curent nominal de 32 A, tensiune nominala de utilizare de 250 V DC, curba de declansare C si capacitate de rupere Icu de 10 kA.

Trebuie respectata polaritatea la montaj?

Da. Aparatul este dependent de polaritate, iar conectarea trebuie realizata conform marcajelor bornelor si sensului curentului indicat de producator.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN de 35 mm si ocupa un modul de 18 mm. Bornele accepta conductoare cu sectiuni intre 1 si 35 mm2, iar strangerea trebuie realizata cu un cuplu de 2 pana la 3,5 Nm.

Poate fi utilizat in exterior fara protectie suplimentara?

Nu este recomandata montarea directa in exterior fara o carcasa adecvata. Aparatul are grad de protectie IP20 si trebuie instalat intr-un tablou sau o incinta care asigura protectia necesara pentru mediul de utilizare.
