Descriere

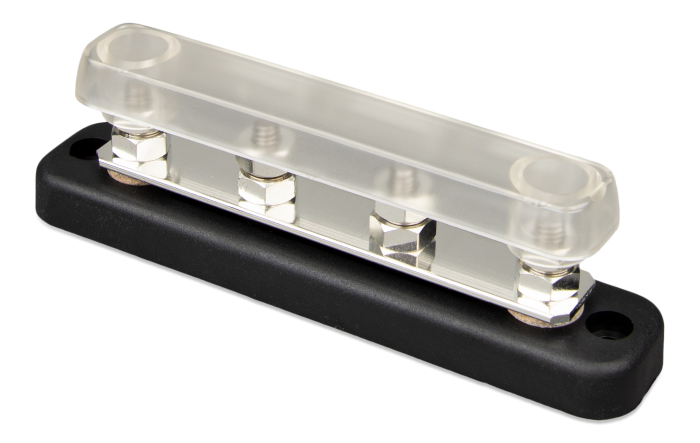

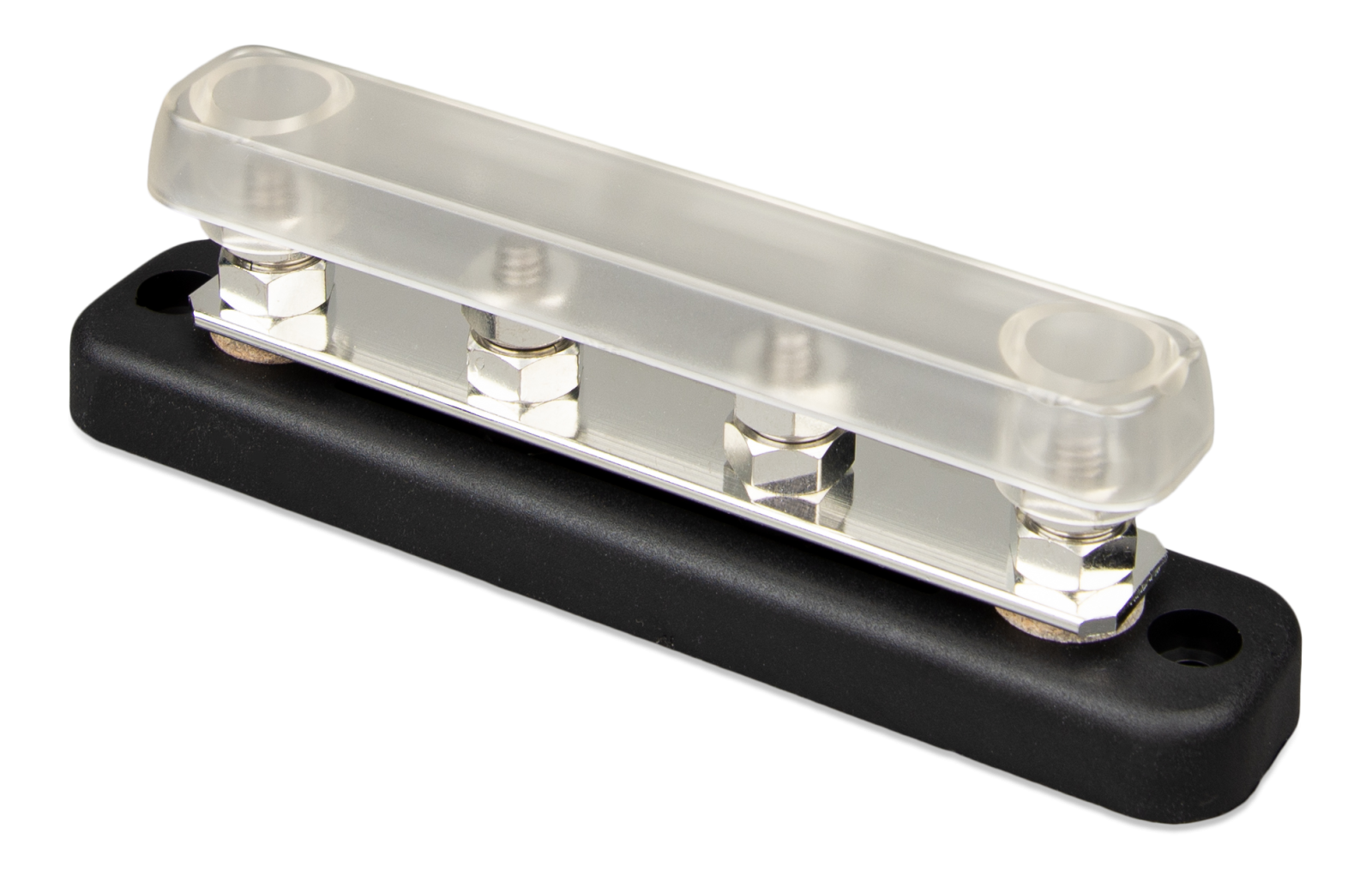

Busbarul de 150 A cu 4 puncte de conectare este destinat distribuirii centralizate a curentului in instalatii de curent continuu. Permite conectarea bateriilor si a echipamentelor DC intr-un punct comun, contribuind la realizarea unei cablari ordonate in sisteme fotovoltaice, de stocare, off grid, rulote, ambarcatiuni sau aplicatii mobile.

Este proiectat pentru un curent maxim de 150 A si o tensiune maxima de 70 VDC. Dispune de 4 borne cu diametrul de 1/4 inch, echivalent cu 6,35 mm, si inaltimea de 17 mm. Bara conductoare este realizata din cupru cositorit cu sectiunea de 1,4 x 18 mm, bornele sunt din otel inoxidabil, iar piulitele hexagonale sunt din cupru cositorit. Dimensiunile ansamblului cu capac sunt de 45 x 152,4 x 31,8 mm, iar greutatea este de aproximativ 0,2 kg.

Montajul se realizeaza pe o suprafata stabila, prin punctele de fixare ale bazei. Conductorii prevazuti cu papuci corespunzatori se monteaza pe cele patru borne, iar piulitele se strang la cuplul recomandat de 7 N m. Baza neagra este din ABS, iar capacul detasabil din policarbonat transparent permite inspectarea conexiunilor dupa instalare.

Capacul trebuie montat dupa finalizarea conexiunilor pentru a reduce riscul atingerii accidentale a partilor active. Utilizati produsul numai in circuite DC care respecta limitele de 150 A si 70 VDC, cu cabluri, sigurante si protectii dimensionate corect pentru instalatie. Deconectati alimentarea inainte de montaj sau interventii si verificati periodic strangerea conexiunilor pentru a preveni incalzirea de contact.

Intrebari frecvente

Pentru ce se foloseste un busbar de 150 A cu 4 borne?

Se foloseste pentru reunirea si distribuirea conexiunilor de curent continuu intre baterii si echipamente DC, intr-un punct comun de cablare.

Care sunt limitele electrice ale acestui busbar?

Curentul maxim admis este de 150 A, iar tensiunea maxima de utilizare este de 70 VDC.

Ce tip de conexiuni accepta?

Dispune de patru borne cu diametrul de 6,35 mm, potrivite pentru conductori echipati cu papuci de cablu corespunzatori.

Este inclus un capac de protectie?

Da. Produsul este prevazut cu un capac transparent, detasabil, din policarbonat, pentru protectia conexiunilor si inspectare vizuala.

La ce cuplu se strang conexiunile?

Cuplul de strangere recomandat pentru piulitele bornelor este de 7 N m.
