Descriere

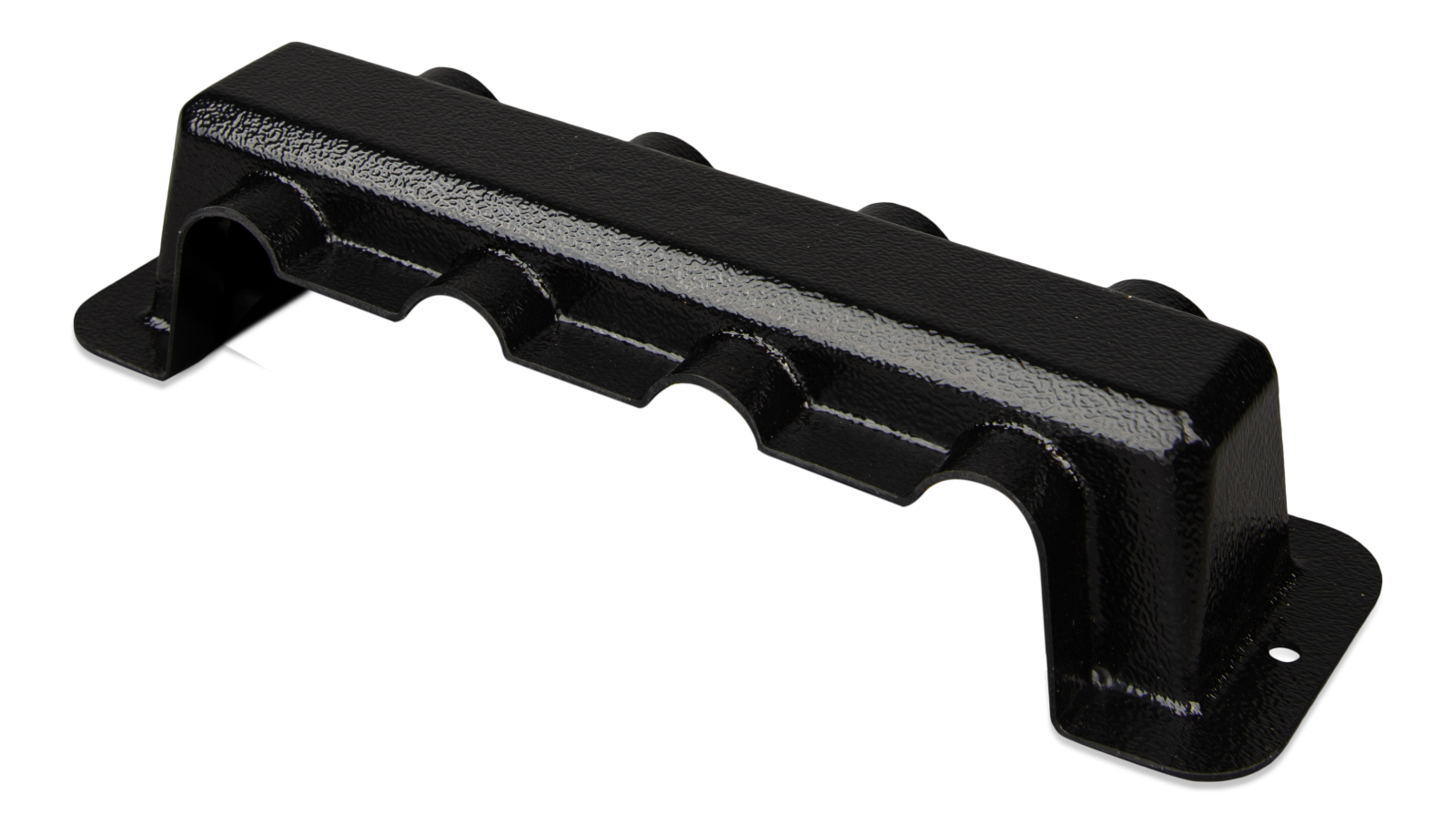

Busbar 250A 4P cu capac este o bara colectoare pentru distributia curentului continuu intre baterii si echipamente DC. Cele patru puncte de conectare permit organizarea clara a conductoarelor de putere in sisteme fotovoltaice cu stocare, aplicatii off grid, rulote, ambarcatiuni sau instalatii de alimentare DC. Capacul detasabil ajuta la protejarea conexiunilor impotriva atingerii accidentale.

Produsul este dimensionat pentru un curent maxim de 250 A si o tensiune maxima de 70 VDC. Dispune de 4 borne cu diametrul de 5/16 inch, echivalent 8 mm, si inaltimea bornei de 17 mm. Bara conductoare este realizata din cupru cositorit cu sectiunea de 5 x 24 mm, bornele sunt din otel inoxidabil, iar piulitele hexagonale sunt din cupru cositorit. Cuplul de strangere recomandat pentru conexiuni este de 13 Nm.

Baza este realizata din ABS negru cu clasificare de inflamabilitate UL 94 V-0, iar capacul din ABS negru UL 94 V-2. Dimensiunile totale cu capac sunt de 48 x 237 x 70 mm, iar greutatea versiunii cu 4 borne este de aproximativ 0,24 kg. Constructia compacta permite integrarea ordonata in tablouri, compartimente tehnice sau instalatii de baterii unde sunt necesare conexiuni DC robuste.

Montajul se realizeaza pe o suprafata stabila, cu acces suficient pentru cabluri si pentru verificarea periodica a strangului conexiunilor. Conductorii, papucii de cablu, sigurantele si elementele de protectie trebuie alese conform curentului real al circuitului si cerintelor instalatiei. Inainte de interventii, sistemul trebuie deconectat de la sursele de energie; nu se va depasi tensiunea nominala de 70 VDC sau curentul maxim admis de 250 A.

Intrebari frecvente

Pentru ce este utilizata o bara colectoare de 250 A?

Este utilizata pentru distribuirea curentului continuu intre baterii si mai multe echipamente sau circuite DC, printr-un punct de conectare centralizat.

Cate conexiuni de putere sunt disponibile?

Modelul are 4 borne de conectare, fiecare cu diametrul de 8 mm.

Care este tensiunea maxima admisa?

Tensiunea maxima nominala este de 70 VDC.

Capacul este inclus si poate fi demontat?

Da, produsul include un capac de protectie detasabil, conceput pentru a acoperi zona conexiunilor.

Ce cuplu de strangere este recomandat pentru borne?

Cuplul de strangere recomandat este de 13 Nm.
