Descriere

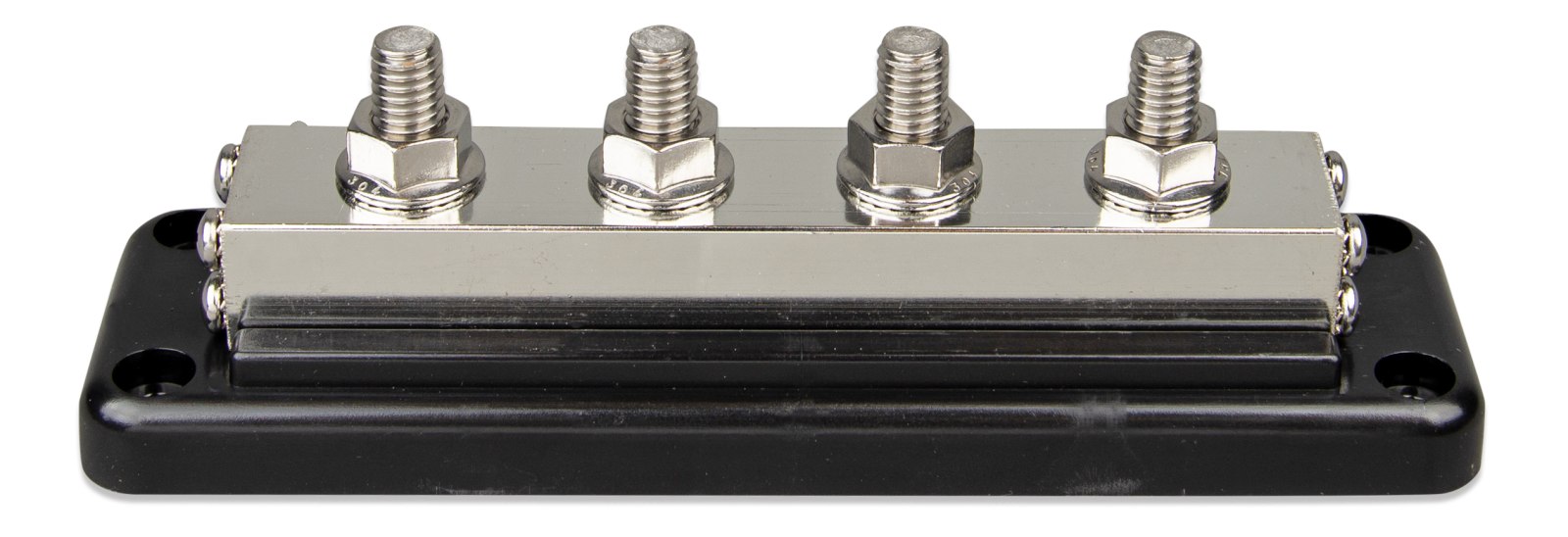

Aceasta bara de distributie este conceputa pentru centralizarea conexiunilor de curent continuu de mare intensitate in sisteme cu baterii, invertoare, incarcatoare, consumatori DC si instalatii fotovoltaice off grid sau hibride. Configuratia cu 4 borne de curent mare permite realizarea unui punct de distributie compact si ordonat, iar capacul de protectie detasabil contribuie la protejarea conexiunilor in timpul exploatarii.

Curentul maxim admis este de 600 A, iar tensiunea maxima de lucru este de 70 VDC. Echipamentul dispune de 4 borne principale cu diametrul de 3/8 inch, echivalent cu 9,53 mm, si inaltime de 19 mm, precum si de 8 borne auxiliare cu surub cu diametrul de 4,2 mm. Bara conductoare este realizata din cupru cositorit cu sectiunea de 19 x 24 mm, iar bornele, piulitele cu flansa si suruburile sunt din otel inoxidabil. Dimensiunile totale cu capac sunt 65 x 216 x 86 mm, iar masa este de aproximativ 0,75 kg.

Montajul se realizeaza pe o suprafata stabila, in interiorul unui tablou sau intr-o zona protejata a instalatiei DC, cu acces suficient pentru cablare si inspectie. Conductorii principali se fixeaza pe bornele de 9,53 mm, iar circuitele auxiliare se conecteaza la bornele cu surub. Cuplul de strangere recomandat este de 20 Nm pentru bornele principale si 2 Nm pentru suruburile conexiunilor auxiliare. Dupa conectare, capacul trebuie montat pentru a acoperi zona bornelor.

Baza este fabricata din ABS negru cu clasificare de inflamabilitate UL 94 V-0, iar capacul din ABS negru cu clasificare UL 94 V-2. Instalarea trebuie efectuata cu sistemul complet dezenergizat, respectand polaritatea, limitele de 600 A si 70 VDC si cu folosirea unor conductori, sigurante si aparate de separare dimensionate corect pentru instalatie. Bara de distributie nu inlocuieste protectiile la supracurent ale circuitelor conectate.

Intrebari frecvente

Pentru ce se utilizeaza aceasta bara de distributie?

Este utilizata pentru distribuirea curentului continuu intre baterii si echipamente DC, precum invertoare, incarcatoare, controlere sau consumatori de mare putere.

Care sunt limitele electrice ale barei de distributie?

Curentul maxim admis este de 600 A, iar tensiunea maxima de lucru este de 70 VDC.

Cate conexiuni sunt disponibile?

Dispune de 4 borne principale de curent mare si 8 conexiuni auxiliare cu surub pentru circuite de curent mai mic.

Ce dimensiuni are produsul cu capacul montat?

Dimensiunile sunt 65 x 216 x 86 mm, inaltime x latime x adancime.

Ce cuplu de strangere este recomandat la montaj?

Pentru bornele principale este recomandat un cuplu de 20 Nm, iar pentru suruburile conexiunilor auxiliare un cuplu de 2 Nm.
