Descriere

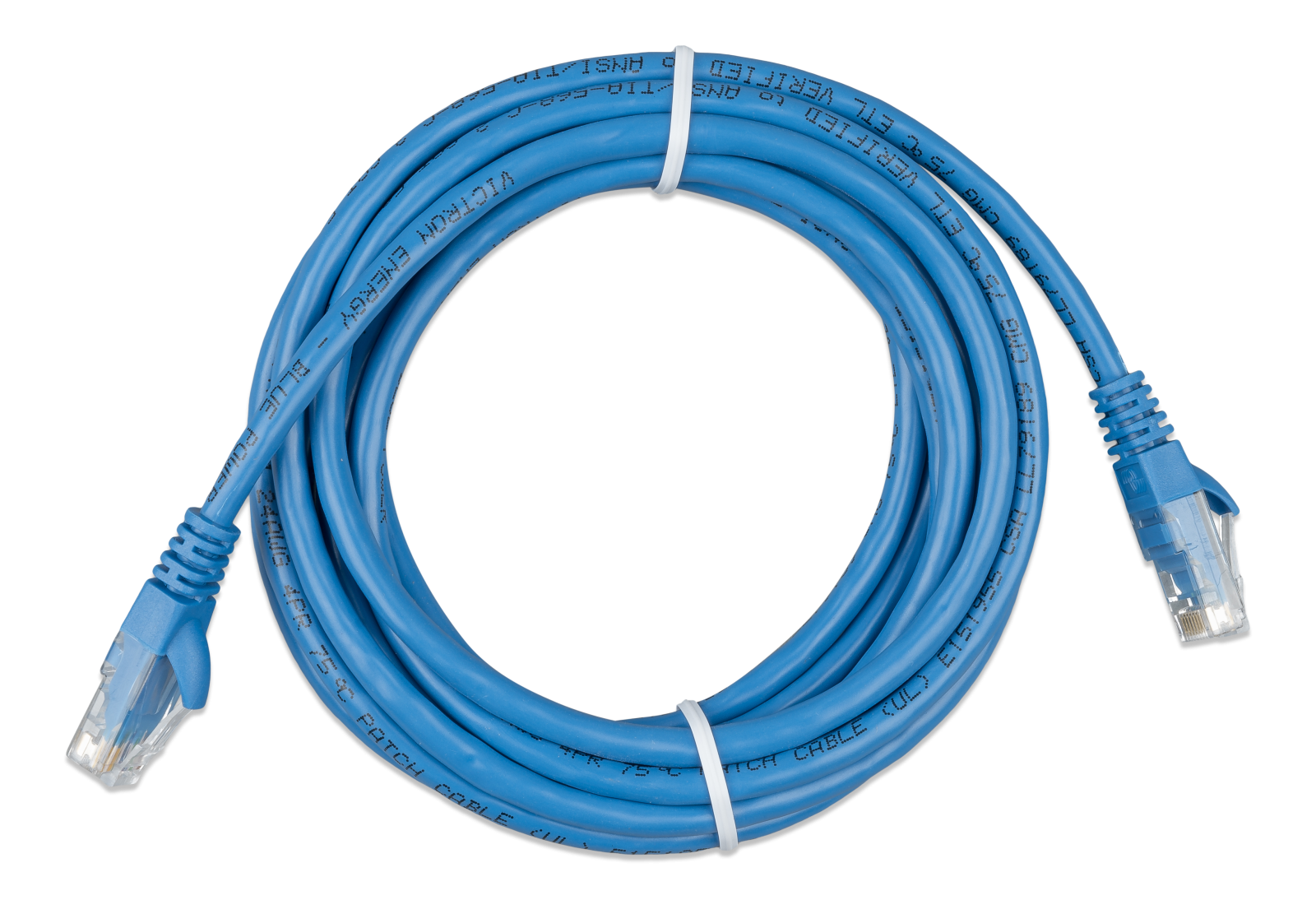

Cablul RJ45 UTP de 3 m este un accesoriu de comunicatie destinat interconectarii echipamentelor din sisteme de conversie, stocare si monitorizare a energiei. Este utilizat pentru realizarea legaturilor de date intre dispozitive compatibile cu magistralele VE Bus si VE Can, fara rol de alimentare electrica sau transport de putere.

Lungimea nominala a cablului este de 3 m. Acesta este un cablu UTP cu conectori RJ45 la ambele capete si constructie directa, cu 8 conductoare: pinul 1 este conectat la pinul 1, pinul 2 la pinul 2 si asa mai departe. Este adecvat pentru conectarea unui panou Digital Multi Control, a unui Inverter Control, a interfetei MK3 USB, pentru comunicatia dintre mai multe echipamente VE Bus si pentru legaturi VE Bus sau VE Can catre un dispozitiv GX compatibil.

Montajul se realizeaza prin introducerea completa a conectorilor RJ45 in porturile de comunicatie corespunzatoare, pana la fixarea mecanica a clemei. Se recomanda alegerea unui traseu protejat, cu raza de curbura adecvata si fara tensionarea cablului sau a conectorilor. Pentru conectarea mai multor echipamente, configuratia magistralei si eventualele terminatoare trebuie stabilite conform documentatiei dispozitivelor instalate.

Cablul trebuie folosit exclusiv pentru aplicatii de comunicatie compatibile si nu trebuie confundat cu un cablu RJ45 cu pinout special sau cu un cablu crossover. Pentru functionare fiabila, pastrati conexiunile curate si bine fixate, evitati amplasarea in apropierea surselor puternice de interferente electromagnetice si nu sertizati sau modificati conectorii. In sistemele cu mai multe invertoare sau incarcatoare, respectati ordinea de conectare si instructiunile de siguranta ale echipamentelor.

Intrebari frecvente

Pentru ce este utilizat cablul RJ45 UTP de 3 m?

Este utilizat pentru comunicatia dintre echipamente compatibile cu VE Bus si VE Can, inclusiv panouri de control, interfete de configurare, mai multe echipamente VE Bus si dispozitive GX.

Care este lungimea cablului?

Cablul are lungimea nominala de 3 m.

Este un cablu pentru alimentarea echipamentelor?

Nu. Este un cablu de date pentru comunicatie intre dispozitive compatibile si nu este destinat transportului de putere.

Poate fi utilizat orice cablu RJ45 in locul acestuia?

Este necesar un cablu RJ45 UTP direct, cu pin la pin corespunzator. Cablurile crossover sau cablurile cu pinout special nu sunt potrivite pentru aceste conexiuni.

Cum se monteaza corect?

Conectorii se introduc complet in porturile RJ45 compatibile, fara a forta cablul. Traseul trebuie protejat de tensionare, deteriorare mecanica si surse puternice de interferente electromagnetice.
