Descriere

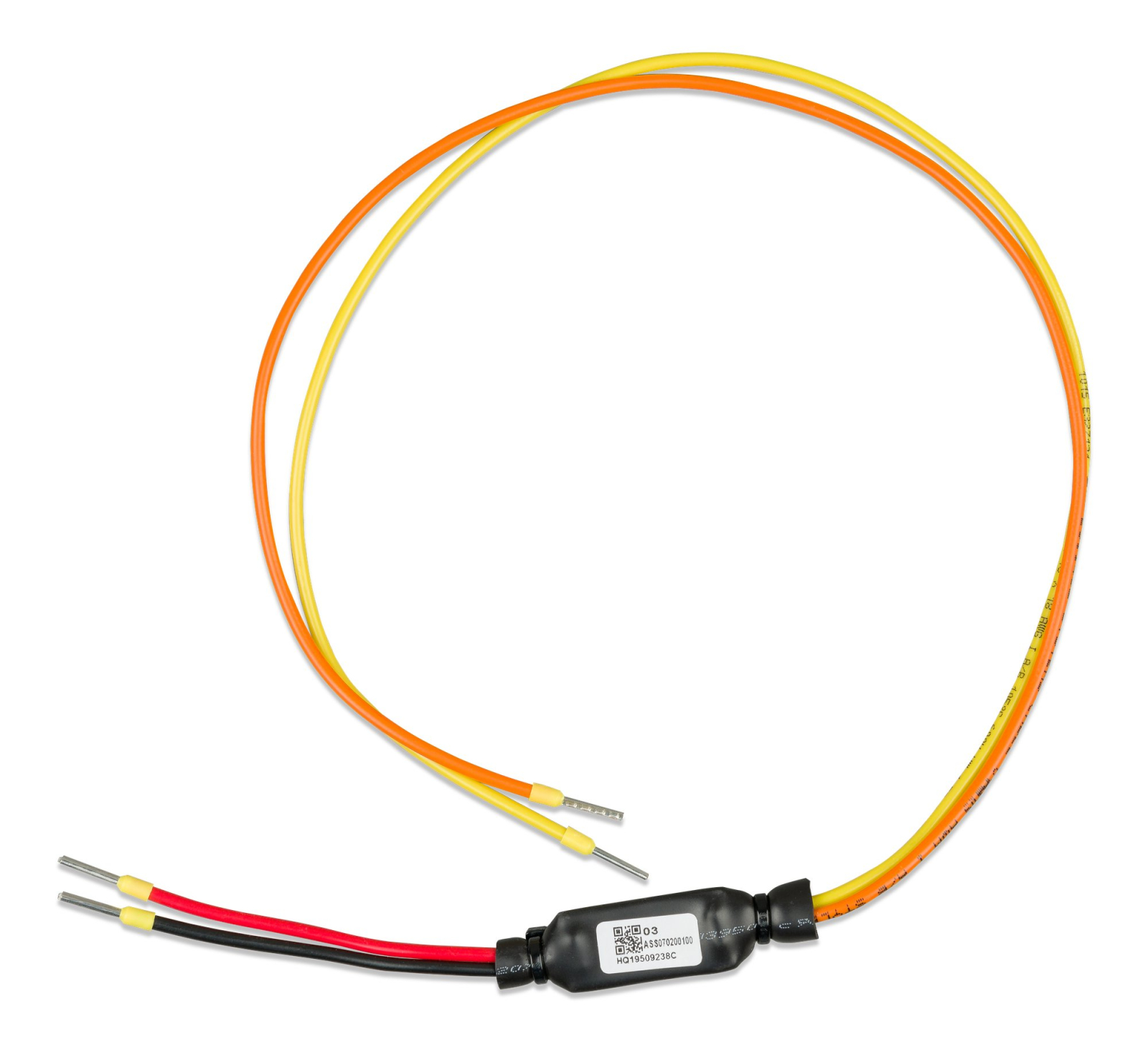

Acest cablu este destinat integrarii unui BMS fara interfata VE.Bus cu un invertor incarcator MultiPlus. Permite conectarea unui Smart BMS CL 12-100 sau smallBMS la intrarea de remote on off a echipamentului, pentru ca sistemul de management al bateriei sa poata comanda functionarea invertorului incarcator in instalatii cu baterii LiFePO4 Smart.

Este compatibil cu modelele MultiPlus cu puteri intre 500 VA si 1600 VA, MultiPlus Compact intre 800 VA si 2 kVA, precum si cu modelele MultiPlus-II. Comanda se realizeaza prin iesirile Load Disconnect si Charge Disconnect ale Smart BMS CL 12-100 sau prin iesirile Load si Charger ale smallBMS. La detectarea unei conditii de tensiune scazuta, tensiune ridicata sau temperatura anormala in banca de baterii, BMS-ul opreste MultiPlus-ul; dupa eliminarea alarmei, acesta poate fi pornit din nou.

Conectarea se face la conectorul de remote on off al MultiPlus-ului, respectand tipul echipamentului. Pentru MultiPlus 500 VA pana la 1200 VA, firul negru se conecteaza la borna ON, iar firul rosu la borna plus. Pentru MultiPlus Compact 800 VA pana la 2 kVA, firul negru se conecteaza la borna centrala, iar firul rosu la borna din dreapta, marcata IN. Pentru MultiPlus-II, firul negru se conecteaza la borna inferioara minus, iar firul rosu la borna superioara plus a intrarii remote on off.

Pentru functionarea MultiPlus, ambele iesiri de deconectare ale Smart BMS CL 12-100 sau iesirile echivalente ale smallBMS trebuie sa fie in stare High. Dupa o oprire cauzata de tensiunea scazuta a bateriei, sistemul se reseteaza prin functionarea alternatorului sau prin utilizarea unui incarcator de baterii conectat pe partea primara a BMS-ului. Montajul si verificarea conexiunilor trebuie realizate numai cu echipamentele oprite si de personal competent, conform documentatiei sistemului de baterii si invertorului incarcator.

Intrebari frecvente

Cu ce echipamente este compatibil acest cablu?

Este destinat utilizarii cu Smart BMS CL 12-100 sau smallBMS si cu invertor incarcator MultiPlus, MultiPlus Compact sau MultiPlus-II compatibil.

Ce face cablul in cazul unei alarme a bateriei?

Permite BMS-ului sa opreasca MultiPlus-ul atunci cand este detectata tensiune prea mica, tensiune prea mare sau o alarma de temperatura in banca de baterii LiFePO4 Smart.

Unde se conecteaza cablul la MultiPlus?

Se conecteaza la intrarea de remote on off a MultiPlus-ului. Pozitia firelor rosu si negru difera in functie de seria echipamentului si trebuie respectata schema de conectare corespunzatoare.

Cum se reseteaza sistemul dupa oprirea la tensiune scazuta?

Este necesara functionarea alternatorului sau folosirea unui incarcator de baterii pe partea primara a BMS-ului. Dupa resetare, MultiPlus poate porni si poate incepe incarcarea daca este conectat la o sursa AC.

Este acest cablu potrivit pentru un BMS cu interfata VE Bus?

Nu. Acest cablu este conceput pentru BMS-uri fara interfata VE.Bus, precum Smart BMS CL 12-100 si smallBMS.
