Descriere

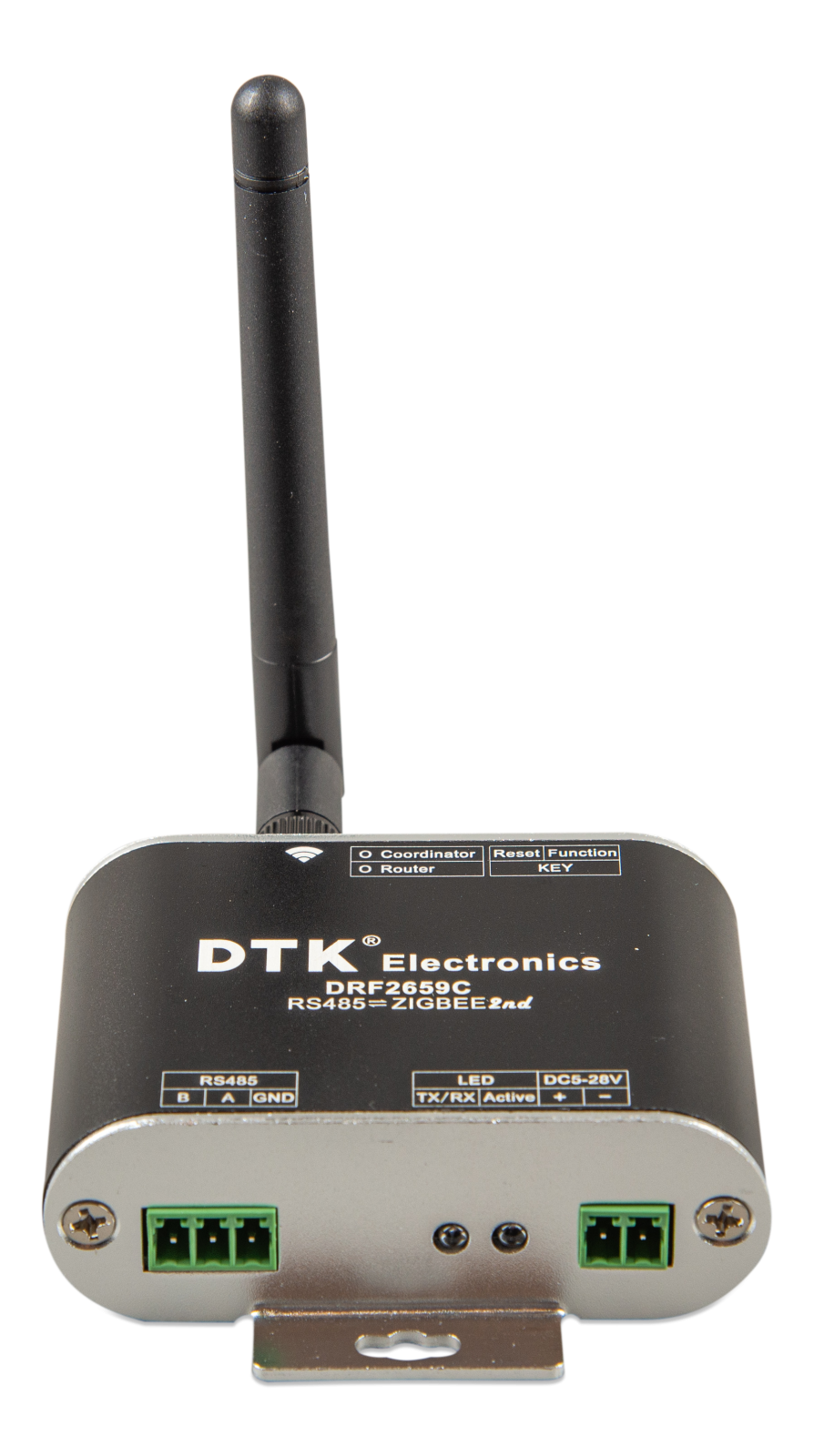

Convertorul Zigbee la RS485 este un accesoriu pentru realizarea unei legaturi wireless intre un contor de energie cu comunicatie RS485 si un dispozitiv GX utilizat pentru monitorizarea sistemului. Acesta functioneaza ca partea RS485 a unei perechi Zigbee, in timp ce partea USB se conecteaza la dispozitivul GX. Solutia este utila atunci cand montarea unui cablu de comunicatie intre contor si unitatea de monitorizare este dificila sau nedorita.

Echipamentul utilizeaza interfata RS485, cu borne pentru B, A si GND, si comunica prin protocol Zigbee 2007. Alimentarea acceptata este de 5-12 V DC, iar documentatia de integrare pentru contoarele de energie indica alimentarea la 12 V DC. Frecventa radio este configurabila intre 2405 si 2480 MHz, cu frecventa implicita de 2460 MHz. Modulul este configurat implicit ca router Zigbee, are sensibilitate de receptie de -110 dBm si poate atinge, conform specificatiei modulului, pana la 1600 m in camp deschis, fara obstacole.

Carcasa compacta are dimensiuni de aproximativ 70 x 50 x 24 mm, iar montajul se realizeaza prin conectarea celor trei conductoare RS485 la contorul compatibil, respectand marcajele A, B si GND. Convertorul trebuie utilizat impreuna cu unitatea Zigbee la USB compatibila, conectata la dispozitivul GX. Pentru contoarele de energie, schema de borne trebuie verificata in manualul modelului instalat inainte de conectare.

Pentru punere in functiune, se alimenteaza mai intai numai partea Zigbee la USB conectata la dispozitivul GX, apoi se conecteaza si se alimenteaza convertorul RS485. Aceasta secventa reduce riscul asocierii cu un alt echipament Zigbee disponibil in zona. Generatia curenta de convertoare nu este compatibila invers cu generatia anterioara, iar functionarea in ecosistemul GX necesita Venus OS versiunea 2.54 sau mai noua. Instalarea trebuie efectuata cu alimentarea oprita, de personal calificat, cu respectarea polaritatii sursei DC si a conexiunilor RS485.

Intrebari frecvente

La ce foloseste convertorul Zigbee la RS485?

Acesta transmite wireless datele RS485 ale unui contor de energie catre un dispozitiv GX, utilizand o legatura Zigbee impreuna cu un convertor Zigbee la USB compatibil.

Este suficient un singur convertor pentru comunicatie wireless?

Nu. Este necesara o pereche formata din acest convertor conectat la contorul de energie si un convertor Zigbee la USB conectat la dispozitivul GX.

Ce alimentare necesita convertorul?

Modulul accepta alimentare de 5-12 V DC. Pentru integrarea cu contoare de energie, documentatia de conectare indica utilizarea unei surse de 12 V DC.

Ce conexiuni sunt disponibile pentru contor?

Interfata RS485 foloseste trei borne: A, B si GND. Alocarea exacta a acestora la bornele contorului depinde de modelul contorului utilizat.

Ce versiune software este necesara pentru functionarea cu GX?

Pentru aceasta generatie de convertoare este necesar Venus OS versiunea 2.54 sau mai noua.
