Descriere

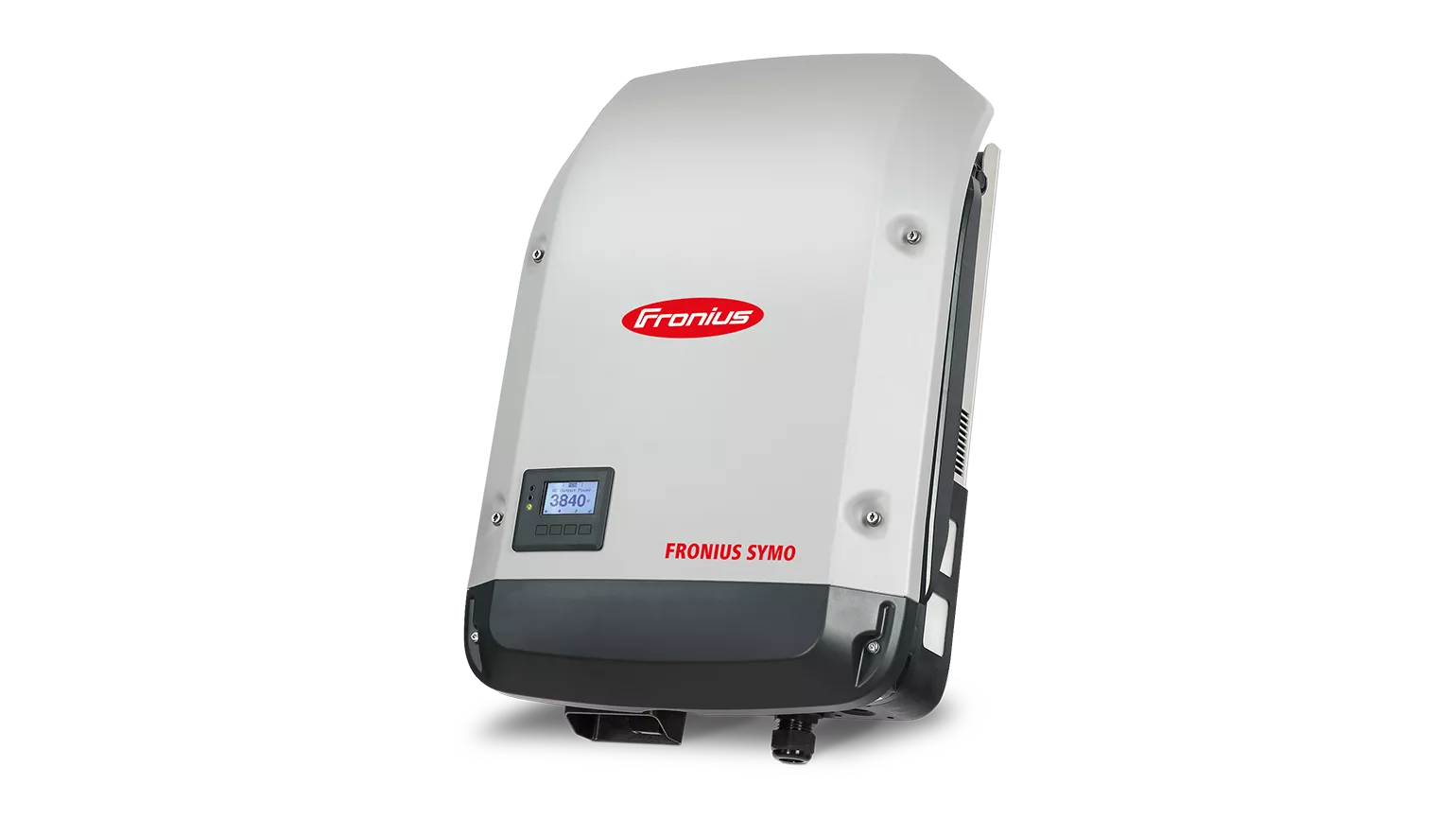

Fronius Symo 3.0-3-S Light este un invertor fotovoltaic on-grid trifazat, fara transformator, proiectat pentru instalatii rezidentiale si comerciale de mica putere conectate la reteaua de distributie. Versiunea S are un singur tracker MPP si este adecvata configuratiilor cu un singur camp fotovoltaic sau cu siruri proiectate in aceleasi conditii de orientare si iradiere. Varianta Light pastreaza caracteristicile electrice ale modelului standard, dar nu include DataManager integrat.

Puterea nominala AC este de 3000 W, iar puterea aparenta maxima este de 3000 VA. Invertorul functioneaza la retele trifazate 3 NPE de 400 230 V sau 380 220 V, la frecventa nominala de 50 sau 60 Hz. Partea DC accepta tensiuni intre 150 si 1000 V, cu tensiune de pornire de 200 V, domeniu MPP de 200-800 V si domeniu MPP utilizabil de 150-800 V. Curentul maxim de intrare este de 16 A, curentul maxim de scurtcircuit al generatorului PV este de 24 A, iar puterea maxima recomandata a generatorului fotovoltaic este de 6 kWp. Randamentul maxim este de 98%, iar randamentul european este de 96,2%.

Montajul se realizeaza pe perete, la interior sau exterior, folosind conceptul SnapINverter, in care zona de conexiuni se fixeaza separat de modulul de putere. Conexiunile DC sunt realizate prin 3 borne DC plus si 3 borne DC minus pentru conductori de 2,5-16 mm2, iar conexiunea AC se face prin borne cu 5 poli pentru conductori de 2,5-16 mm2. Carcasa are dimensiunile de aproximativ 642,5 x 432,5 x 205,5 mm si o masa de 16,54 kg. Pentru o instalare corecta, configurarea sirurilor trebuie verificata astfel incat tensiunea si curentul modulelor sa ramana in limitele admise ale invertorului, inclusiv la temperaturi scazute.

Echipamentul are grad de protectie IP65, racire cu aer reglata, clasa de protectie I si poate functiona la temperaturi ambientale intre -25 grade C si +60 grade C, la umiditate de 0-100% si altitudini de pana la 3400 m. Include masurarea izolatiei DC, separator DC integrat si protectie la inversarea polaritatii DC. Modelul este declarat conform cu directivele europene pentru compatibilitate electromagnetica, joasa tensiune si RoHS, precum si cu standarde precum EN 62109-1 si EN 62109-2. Instalarea, punerea in functiune si conectarea la reteaua publica trebuie realizate de personal calificat, conform normativelor locale si cerintelor operatorului de distributie.

Intrebari frecvente

Ce tip de instalatie poate deservi acest invertor?

Este destinat instalatiilor fotovoltaice on-grid trifazate, conectate la retele de 400 V sau 380 V, cu un singur tracker MPP pentru campul fotovoltaic.

Care este diferenta dintre versiunea Light si versiunea standard?

Versiunea Light nu include DataManager integrat. Conform declaratiei producatorului, celelalte caracteristici ale invertorului si certificarile aplicabile raman aceleasi ca pentru versiunea fara Light.

Care sunt limitele principale pe intrarea fotovoltaica?

Tensiunea maxima DC este de 1000 V, domeniul MPP este de 200-800 V, tensiunea de pornire este de 200 V, curentul maxim de intrare este de 16 A, iar curentul maxim de scurtcircuit admis al generatorului PV este de 24 A.

Poate fi montat la exterior?

Da. Carcasa are protectie IP65 si este declarata pentru montaj la interior sau exterior. Amplasarea trebuie aleasa astfel incat sa respecte conditiile de ventilatie, temperatura si protectie mecanica prevazute in instructiunile de instalare.

Ce protectii sunt integrate?

Invertorul include masurarea izolatiei DC, separator DC integrat si protectie la inversarea polaritatii pe partea DC. Pentru protectia completa a instalatiei sunt necesare in continuare masurile externe prevazute de proiect si de normativele electrice aplicabile.
