Descriere

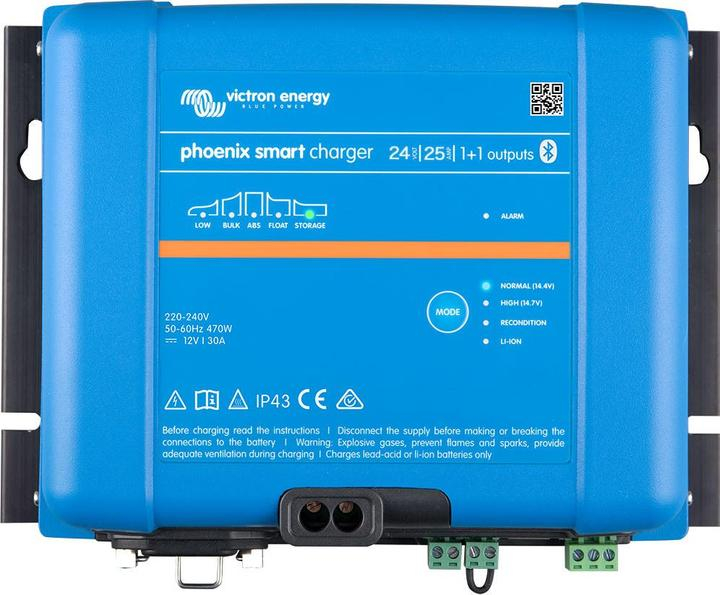

Phoenix Smart IP43 este un incarcator stationar pentru bancuri de baterii de 24 V, recomandat in aplicatii mobile, marine, industriale si sisteme de rezerva. Configuratia 1+1 are o iesire principala pentru bateria de serviciu si o iesire auxiliara izolata pentru mentinerea bateriei de pornire. Izolatorul intern FET permite incarcarea bateriilor separate fara circulatie de curent intre acestea, iar curentul total disponibil este distribuit in functie de starea si capacitatea bateriilor conectate.

Alimentarea nominala este 120-240 V AC, cu domeniu de intrare 85-250 V AC, frecventa 45-65 Hz si factor de putere peste 0,99. Echipamentul accepta si alimentare DC intre 90 si 375 V DC. Curentul maxim de incarcare este 25 A in modul normal sau 12,5 A in modul de curent redus, iar iesirea auxiliara pentru bateria de pornire este limitata la maximum 4 A; curentul cumulat al iesirilor nu depaseste 25 A. Algoritmul adaptiv de incarcare are 6 etape pentru baterii cu plumb si 3 etape pentru baterii Li ion. Pentru baterii de 24 V, tensiunile presetate sunt 28,8 V absorbtie, 27,6 V float si 26,4 V stocare in modul Normal, respectiv 28,4 V absorbtie si 27,0 V stocare in modul Li ion. Capacitatea maxima recomandata a bateriei este 250 Ah.

Configurarea, monitorizarea si actualizarea firmware se pot face prin Bluetooth din aplicatia VictronConnect. Comunicatia VE Direct permite integrarea cu echipamente de monitorizare si control, iar compatibilitatea VE Smart Networking permite utilizarea datelor de tensiune, curent si temperatura de la dispozitive compatibile. Montajul se realizeaza vertical, cu bornele orientate in jos, pe un suport neinflamabil. Conectarea la baterie se face prin borne cu surub, pentru conductori de pana la 16 mm2, cu strangere la 2,4 Nm. Alimentarea AC utilizeaza o intrare IEC 320 C14 cu clema de retinere, iar cablul de alimentare se comanda separat.

Componentele electronice au protectie IP43, iar zona de conectare are protectie IP22. Carcasa este din aluminiu, dimensiunile sunt 180 x 249 x 116 mm, iar greutatea este de 2,7 kg. Functionarea este admisa intre -20 si +60 grade C, cu putere nominala completa pana la +40 grade C si umiditate maxima de 95%. Se va instala cu ventilatie naturala si spatiu liber de minimum 100 mm deasupra si sub aparat, fara acoperire si departe de apa, praf, surse de aprindere, lichide inflamabile sau gaze. Nu se monteaza deasupra bateriilor ori in compartimente inchise cu acestea; conexiunea AC trebuie realizata la o priza cu impamantare, iar pe circuitul DC trebuie instalata o siguranta sau un disjunctor dimensionat corespunzator, cat mai aproape de baterie.

Intrebari frecvente

Ce tipuri de baterii pot fi incarcate?

Sunt disponibile presetari pentru baterii cu plumb acid inundate, AGM, Gel si pentru baterii Li ion. Pentru siguranta si durata de viata a bateriei, setarile de incarcare trebuie alese conform recomandarilor producatorului bateriei.

Care este rolul celei de a doua iesiri?

Iesirea auxiliara este destinata mentinerii bateriei de pornire. Aceasta poate furniza maximum 4 A, iar curentul cumulat al iesirii principale si al iesirii auxiliare nu poate depasi 25 A.

Poate fi configurat de pe telefon?

Da. Bluetooth-ul integrat permite configurarea, monitorizarea si actualizarea firmware din aplicatia VictronConnect. Echipamentul are si comunicatie VE Direct pentru integrare in sisteme de monitorizare si control.

Este inclus cablul de alimentare la retea?

Nu. Incarcatorul are intrare IEC 320 C14 cu clema de retinere, iar cablul de alimentare AC se comanda separat.

Unde trebuie montat incarcatorul?

Se monteaza vertical, cu bornele in jos, pe o suprafata neinflamabila, intr-un spatiu ventilat. Se recomanda minimum 100 mm spatiu liber deasupra si sub aparat si se evita montajul direct deasupra bateriilor sau in compartimente inchise cu acestea.
