Descriere

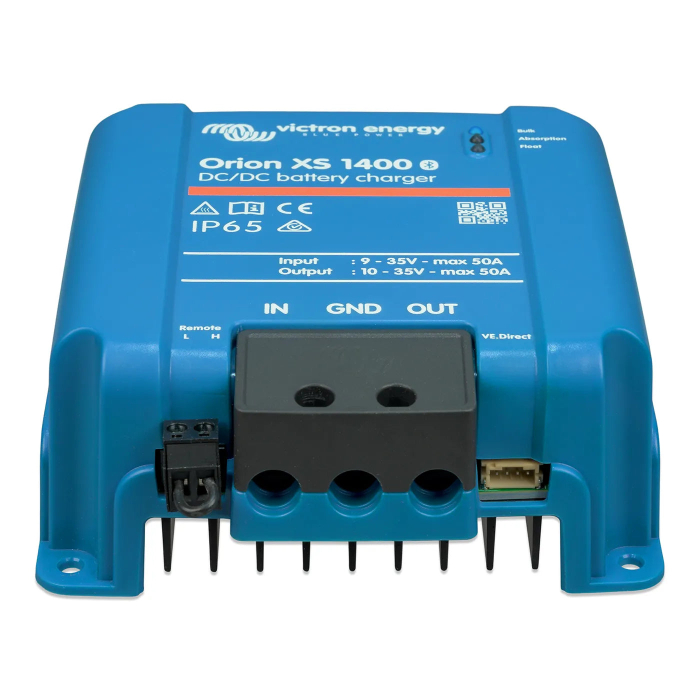

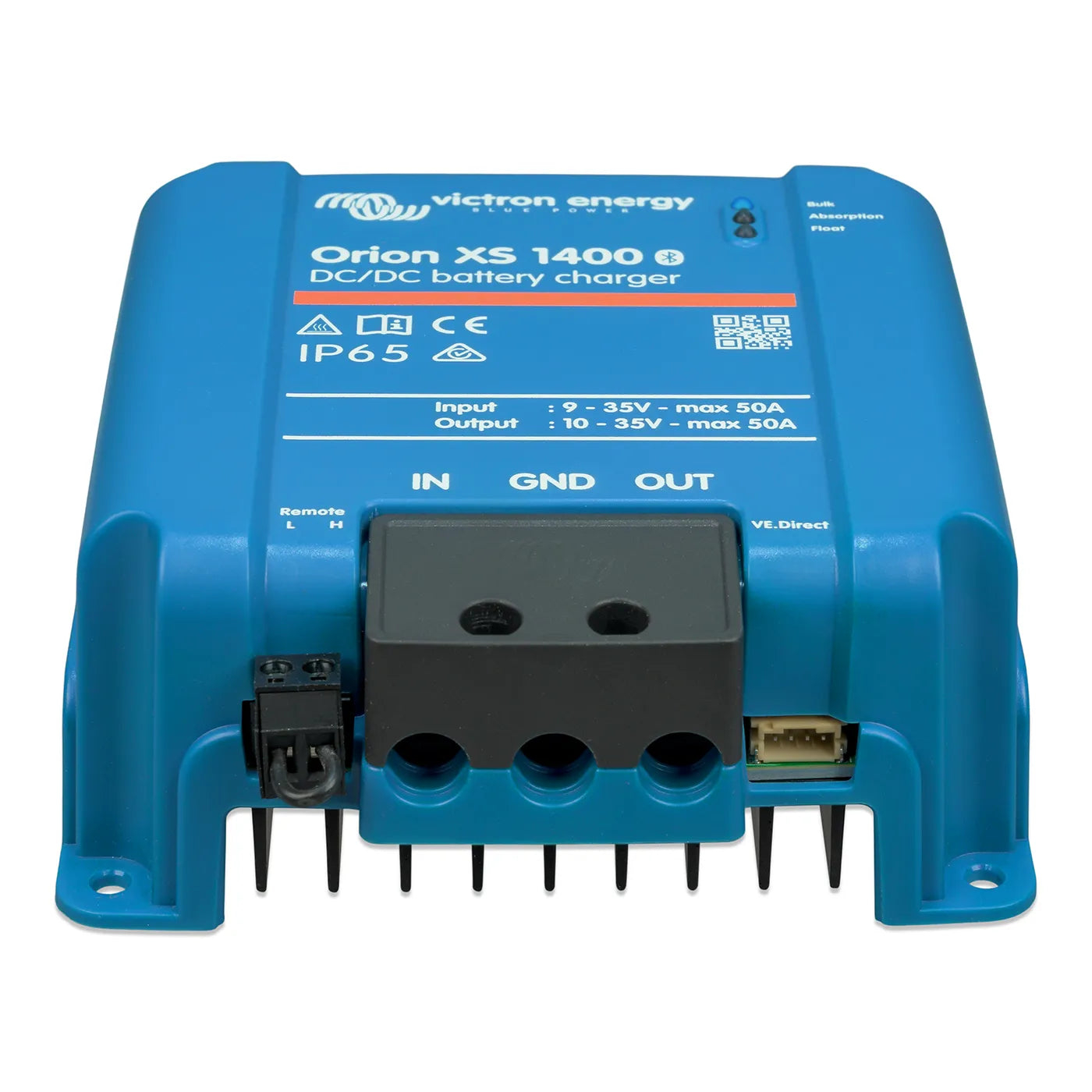

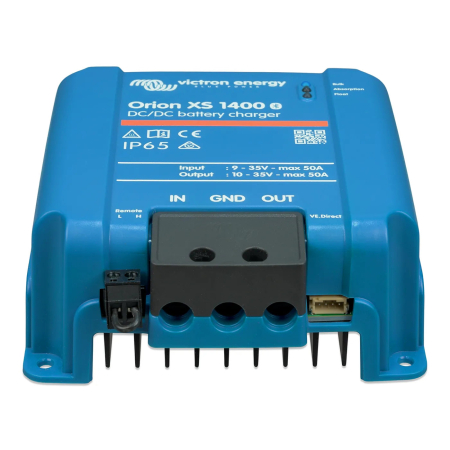

Orion XS 1400 este un incarcator DC DC neizolat cu functie buck boost, conceput pentru sisteme cu baterie de pornire si baterie de serviciu din autorulote, vehicule speciale, ambarcatiuni si aplicatii mobile. Poate functiona atat ca incarcator de baterii, cat si ca sursa de alimentare DC cu tensiune de iesire reglabila. Detectia integrata a functionarii motorului permite activarea automata atunci cand alternatorul furnizeaza energie, fiind utila inclusiv pentru vehicule cu alternatoare inteligente Euro 5 si Euro 6.

Echipamentul accepta o tensiune de intrare de 9-35V si permite reglarea tensiunii de iesire intre 10 si 35V. Curentul de intrare si de iesire este reglabil intre 1 si 50A, iar puterea continua ajunge la 1400W pana la temperatura ambianta de 40 grade C, la tensiunea nominala de 28V. Randamentul maxim este de 98,5%, toleranta maxima a tensiunii de iesire este de plus minus 0,25%, iar zgomotul de iesire este de 10mV rms. Dimensiunile sunt 138,1 x 124,4 x 53 mm, greutatea este de 0,520 kg, iar conexiunile DC se realizeaza prin borne cu surub pentru cabluri de pana la 21,2 mm2.

Configurarea se realizeaza din aplicatia VictronConnect prin Bluetooth Smart integrat, cu posibilitatea ajustarii curentului in pasi de 0,1A. In modul incarcator sunt disponibile algoritmul adaptiv in 4 etape Bulk, Absorption, Float si Storage, opt setari predefinite pentru baterii si algoritmi complet programabili. Portul VE Direct permite integrarea cu dispozitive GX si control DVCC, iar VE Smart Networking poate prelua date de tensiune, temperatura si curent de la echipamente compatibile. Mai multe unitati pot fi conectate in paralel pentru cresterea capacitatii totale de incarcare.

Pentru montaj, unitatea se fixeaza vertical pe o suprafata neinflamabila, cu bornele de putere orientate in jos, lasand minimum 10 cm spatiu liber pentru racire. Se recomanda montarea aproape de baterie, dar niciodata direct deasupra acesteia. Producatorul indica siguranta externa de protectie a bateriei de 60-70A; pentru trasee sub 5 m este recomandat cablu de minimum 16 mm2, iar pentru trasee de 5-10 m cablu de 21,2 mm2. Inainte de conectarea unei baterii sau sarcini la iesire, se configureaza din aplicatie tensiunea de iesire sau algoritmul corect de incarcare.

Carcasa IP65 este etansa la praf si protejata impotriva ploii puternice, iar racirea pasiva prin convectie elimina ventilatorul. Protectiile electronice includ protectie la suprasarcina, scurtcircuit si supratemperatura; peste 40 grade C, puterea se reduce cu 1,5% pentru fiecare grad suplimentar. Instalarea trebuie realizata cu cabluri de cupru multifilare, ventilatie corespunzatoare si respectarea normelor electrice aplicabile. Nu se monteaza in zone cu risc de explozie, nu se acopera in functionare si nu se utilizeaza daca prezinta deteriorari.

Intrebari frecvente

Poate fi utilizat in sisteme de 12V si 24V?

Da. Are interval de intrare 9-35V si tensiune de iesire reglabila intre 10 si 35V, fiind potrivit pentru configuratii 12V, 24V si pentru conversie intre aceste niveluri de tensiune.

Care este puterea maxima disponibila?

Puterea continua maxima este de 1400W pana la 40 grade C, valoare obtinuta la 28V si 50A. La tensiuni mai mici, puterea depinde de produsul dintre tensiune si curent; de exemplu, 14V la 50A inseamna 700W.

Cum se configureaza incarcatorul?

Configurarea, monitorizarea si actualizarea se fac prin Bluetooth Smart in aplicatia VictronConnect. Pentru integrare in sisteme avansate, portul VE Direct permite conectarea la un dispozitiv GX si utilizarea controlului DVCC.

Ce protectie are pentru montaj in exterior sau in compartimente tehnice?

Carcasa are grad de protectie IP65, fiind etansa la praf si protejata impotriva ploii puternice. Totusi, trebuie montata cu ventilatie suficienta, pe o suprafata neinflamabila si departe de zone cu gaze sau praf exploziv.

Ce siguranta si cabluri sunt recomandate?

Este necesara o siguranta externa de protectie a bateriei de 60-70A. Pentru cabluri sub 5 m se recomanda minimum 16 mm2, iar pentru trasee de 5-10 m se recomanda 21,2 mm2, conform indicatiilor producatorului.
