Descriere

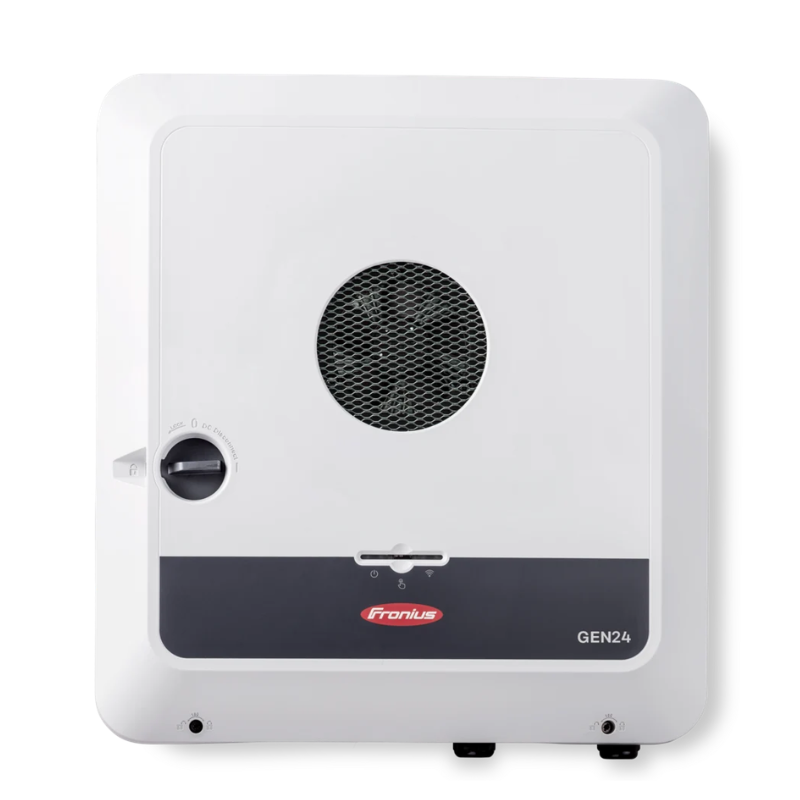

Acest invertor trifazat este destinat instalatiilor fotovoltaice rezidentiale si comerciale de putere medie, conectate la retele de 230/400 V sau 220/380 V. Cele doua trackere MPPT permit configurarea campurilor fotovoltaice cu orientari sau inclinari diferite, iar functia PV Point poate alimenta consumatori selectati in regim de rezerva monofazat, cu putere nominala de 3000 W. Platforma permite extinderea ulterioara cu functionalitati de conectare a bateriei si backup complet, printr-o optiune de upgrade dedicata.

Puterea nominala AC este de 8000 W, iar puterea aparenta maxima este de 8000 VA. Invertorul accepta o putere fotovoltaica conectata de pana la 12000 Wp, cu maximum 10000 Wp pe primul tracker si 8500 Wp pe al doilea. Tensiunea DC admisa este intre 80 si 1000 V, intervalul MPP utilizabil este 80-800 V, iar intervalul MPP la putere nominala este 197-800 V. Curentul maxim de intrare este 28 A pentru MPPT1 si 14 A pentru MPPT2; sunt disponibile trei intrari DC, doua pentru primul MPPT si una pentru al doilea. Randamentul maxim este de 98,3%, iar randamentul european ajunge la 98,0% la tensiunea nominala MPP.

Conectarea la retea se realizeaza trifazat, cu conductor neutru si protectie, la 220/380 V sau 230/400 V, cu frecventa nominala de 50 sau 60 Hz. Curentul nominal de iesire la 230 V este de 11,6 A, iar curentul maxim de iesire este de 18,5 A. Pentru supraveghere si integrare in sistem sunt disponibile WiFi 2,4 GHz, Ethernet LAN RJ45, doua interfete Modbus RTU SunSpec pe RS485, web server si datalogger integrate. Carcasa masoara 595 x 529 x 180 mm, are masa de 22,8 kg si grad de protectie IP66.

Montajul trebuie realizat de personal calificat, cu verificarea tensiunilor, curentilor de scurtcircuit si a configuratiei stringurilor inainte de conectare. Echipamentul este admis pentru sisteme de legare la pamant TN-S si TN-C-S, dar nu pentru retele IT. Include separator DC, monitorizare integrata a curentului rezidual, protectie AFCI pentru detectarea arcurilor electrice si functie activa anti-insularizare. Temperatura ambianta admisa este intre -25 grade C si +60 grade C, iar protectia instalatiei AC trebuie dimensionata conform proiectului; producatorul indica o protectie recomandata de 25 A si maximum 32 A.

Intrebari frecvente

Pentru ce tip de instalatie este recomandat acest invertor?

Este recomandat pentru instalatii fotovoltaice trifazate rezidentiale sau comerciale, conectate la retele de 230/400 V ori 220/380 V, cu putere AC nominala de 8 kW.

Cate trackere MPPT si cate intrari DC are?

Are doua trackere MPPT si trei intrari DC: doua intrari pentru primul tracker si o intrare pentru al doilea tracker.

Poate alimenta consumatori atunci cand reteaua cade?

Da, iesirea PV Point ofera alimentare de rezerva monofazata cu putere nominala de 3000 W. Timpul maxim de comutare indicat pentru aceasta functie este de aproximativ 15 secunde.

Se poate conecta o baterie?

Platforma permite adaugarea functiilor de conectare a bateriei si backup complet printr-o optiune de upgrade dedicata. Compatibilitatea bateriei si configuratia finala trebuie verificate in cadrul proiectului de instalare.

Ce comunicatii sunt disponibile pentru monitorizare?

Sunt disponibile conexiune WiFi 2,4 GHz, Ethernet LAN, doua interfete RS485 cu Modbus RTU SunSpec, web server si datalogger integrate.
