Descriere

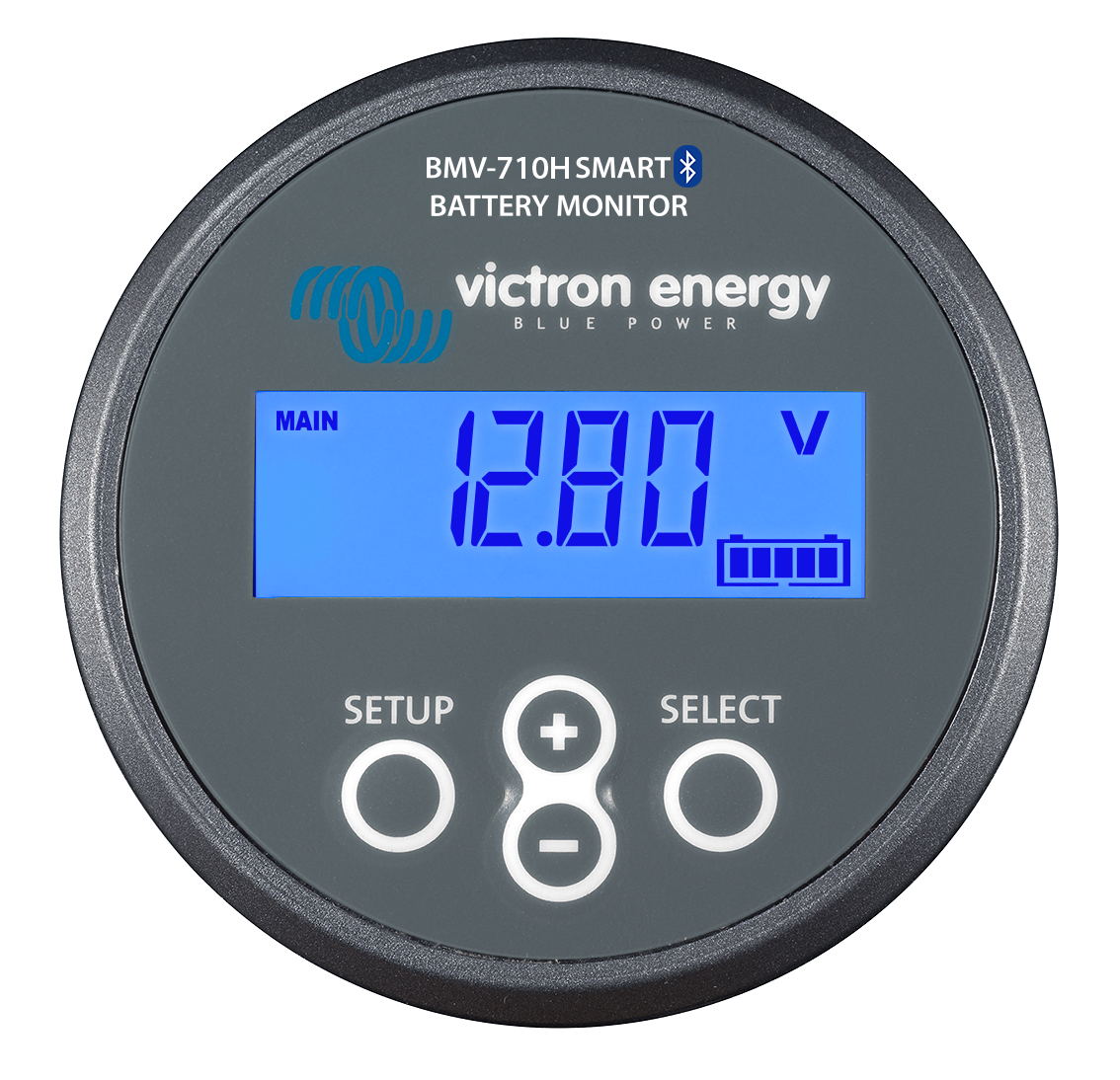

Monitorul de baterie este conceput pentru supravegherea precisa a bancurilor de baterii din sisteme de tensiune inalta, cu alimentare in intervalul 60-385 V DC. Masoara tensiunea si curentul bateriei, calculeaza starea de incarcare si timpul ramas pana la descarcare si inregistreaza date istorice, inclusiv descarcarea cea mai profunda, descarcarea medie si numarul de cicluri. Bluetooth-ul integrat permite citirea parametrilor si configurarea din aplicatia VictronConnect, iar afisajul local cu patru taste ofera acces direct la informatii si setari.

Este compatibil cu baterii avand capacitatea configurabila intre 1 si 9999 Ah. Shuntul inclus este de 500 A / 50 mV, iar rezolutia de afisare este de 0,01 A pentru curent, 0,01 V pentru tensiune, 0,1 Ah pentru capacitate consumata, 0,1% pentru starea de incarcare si 1 minut pentru estimarea timpului ramas. Precizia declarata a masurarii curentului este de plus minus 0,4%, iar cea a tensiunii este de plus minus 0,3%. Echipamentul include port VE.Direct pentru integrare cu dispozitive GX si sisteme de monitorizare, precum si releu bistabil normal deschis de 60 V / 1 A, cu functie inversabila.

Unitatea de afisare se monteaza incastrat; partea frontala circulara are diametrul de 63 mm, rama patrata masoara 69 x 69 mm, iar corpul are diametrul de 52 mm si adancimea de 31 mm. Pachetul include cablu UTP RJ12 cu 6 conductoare, lung de 10 m, si cablu de alimentare cu siguranta lenta de 1 A pentru conexiunea la borna pozitiva a bateriei. Pentru masurare corecta, borna negativa a bateriei se conecteaza pe partea BATTERY a shuntului, iar toate sarcinile si sursele de incarcare se conecteaza pe partea LOAD, astfel incat intregul curent de incarcare si descarcare sa treaca prin shunt.

Shuntul are borne de conexiune M10, iar cuplul maxim de strangere indicat este de 21 Nm. Aparatul functioneaza la temperaturi intre -40 si +50 grade C, iar unitatea de afisare are protectie IP55, fara a fi destinata montajului exterior. Respecta standardele EN 60335-1, EN 55014-1, EN 55014-2, ECE R10-4 si EN 50498. Lucrul la instalatii de peste 50 V DC necesita oprirea si deconectarea sistemului, echipament individual de protectie si scule izolate; instalarea trebuie efectuata de personal calificat.

Intrebari frecvente

Pentru ce tensiune de baterie poate fi utilizat monitorul?

Este proiectat pentru sisteme de baterii cu tensiune continua intre 60 si 385 V DC.

Ce shunt este inclus in pachet?

Pachetul include un shunt montat in carcasa, cu valoarea nominala de 500 A / 50 mV.

Poate fi configurat si monitorizat de pe telefon?

Da. Bluetooth-ul integrat permite consultarea parametrilor si modificarea setarilor prin aplicatia VictronConnect.

Cum trebuie conectat shuntul pentru masurare corecta?

Borna negativa a bateriei se conecteaza pe partea BATTERY a shuntului, iar toate consumatoarele si sursele de incarcare trebuie conectate pe partea LOAD, dupa shunt.

Este potrivit pentru montaj la exterior?

Unitatea de afisare are protectie IP55, dar nu este destinata utilizarii sau montajului la exterior.
