Descriere

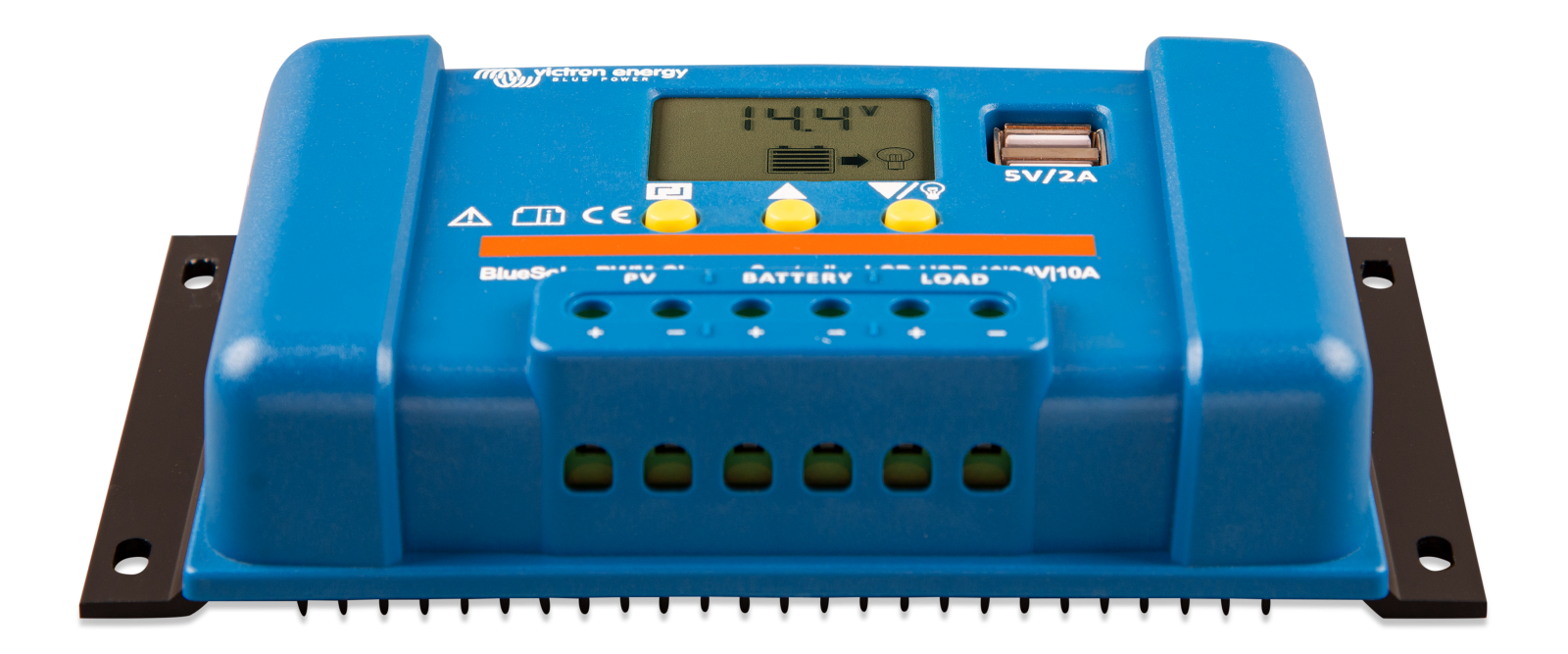

Regulatorul de incarcare BlueSolar PWM LCD USB este destinat sistemelor fotovoltaice autonome de 12V sau 24V. Utilizeaza tehnologia PWM si un algoritm de incarcare in trei etape - bulk, absorbtie si float - pentru gestionarea bateriei conectate. Ecranul LCD permite urmarirea tensiunii bateriei si a panoului, curentului de incarcare, curentului de consum, temperaturii interne si parametrilor de functionare, iar setarile pot fi modificate direct din butoanele frontale.

Modelul are curent nominal de incarcare si consum de 10A, cu selectare automata a sistemului la 12V sau 24V. Pentru sistem de 12V, tensiunea panourilor trebuie sa fie in intervalul 15-28V, iar pentru 24V in intervalul 30-55V; tensiunea maxima a campului fotovoltaic este 55V. Puterea fotovoltaica maxima recomandata este de 120W la 12V si 240W la 24V. Include doua iesiri USB de 5V, cu curent total de maximum 2A, borne pentru conductori de pana la 6 mm2, dimensiuni de 96 x 169 x 36 mm si masa de aproximativ 150 g. Carcasa are protectie IP20.

Este compatibil cu baterii plumb acid, inclusiv AGM, GEL si cu electrolit lichid, precum si cu baterii LiFePO4 care au BMS intern. Parametrii impliciti pentru profilul AGM sunt 14,4V absorbtie si 13,7V float la 12V, respectiv 28,8V si 27,4V la 24V. Iesirea de consum poate functiona permanent, manual, intre apus si rasarit sau pe interval programat dupa apus. Deconectarea la tensiune joasa si reconectarea sunt configurabile; valorile implicite sunt 11,2V si 12,6V la 12V, respectiv 22,4V si 25,2V la 24V.

Montajul se realizeaza vertical, pe perete, exclusiv la interior, intr-un loc uscat si ventilat. Pentru identificarea corecta a tensiunii sistemului, bateria se conecteaza intotdeauna prima, apoi panoul fotovoltaic si, la final, consumatorii; la demontare se aplica ordinea inversa. Regulatorul dispune de protectie la polaritate inversa pentru panou si baterie, supracurent, scurtcircuit, suprasarcina, tensiune joasa a bateriei si supratemperatura. Nu se conecteaza alte surse de incarcare la intrarea dedicata panoului fotovoltaic si nu este destinat utilizarii in exterior fara o protectie suplimentara adecvata.

Intrebari frecvente

Pentru ce sisteme de baterii poate fi utilizat regulatorul?

Poate fi utilizat cu sisteme de baterii de 12V sau 24V, tensiunea fiind detectata automat dupa conectarea bateriei. Sunt disponibile profiluri pentru baterii AGM, GEL, cu electrolit lichid si LiFePO4 cu BMS intern.

Ce panouri fotovoltaice sunt potrivite pentru acest regulator?

Pentru un sistem de 12V se recomanda panouri cu 36 de celule, iar pentru un sistem de 24V panouri cu 72 de celule sau doua panouri cu 36 de celule legate in serie. Tensiunea maxima admisa a campului fotovoltaic este 55V.

Care este puterea maxima recomandata a panourilor?

Puterea fotovoltaica maxima recomandata este de 120W pentru un sistem de 12V si de 240W pentru un sistem de 24V.

Cum se conecteaza corect regulatorul?

Se conecteaza mai intai bateria, apoi panoul fotovoltaic si ulterior consumatorii la iesirea de consum. La deconectare se respecta ordinea inversa. Aceasta secventa permite regulatorului sa recunoasca tensiunea sistemului.

La ce folosesc iesirile USB?

Cele doua iesiri USB furnizeaza 5V pentru alimentarea sau incarcarea dispozitivelor compatibile. Curentul disponibil este de maximum 2A cumulat pentru ambele porturi.
