Descriere

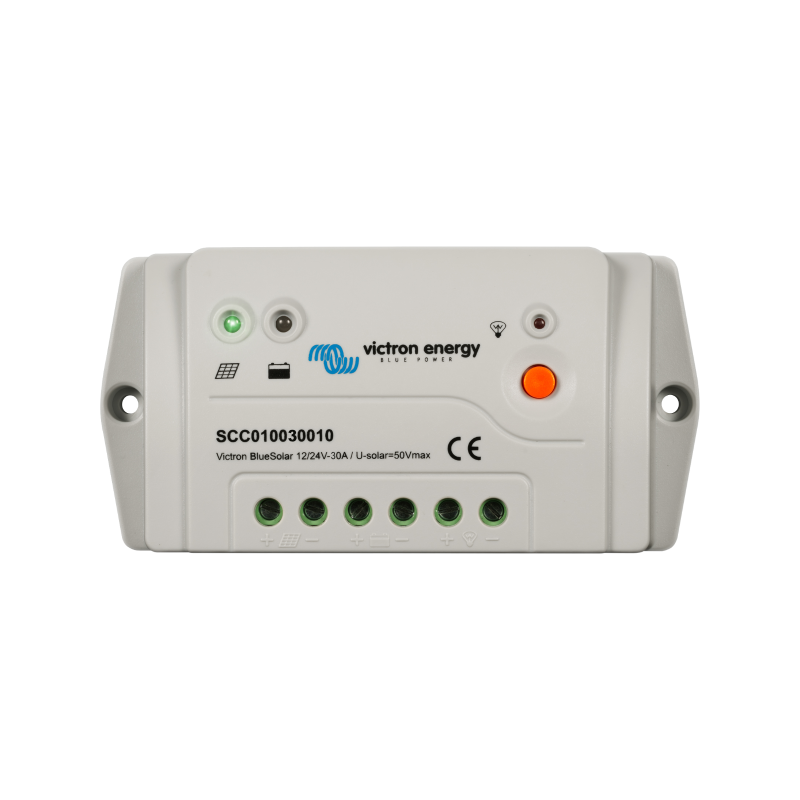

Regulatorul de incarcare solar BlueSolar PWM Pro este destinat instalatiilor fotovoltaice autonome cu baterii de 12 V sau 24 V. Tehnologia PWM controleaza energia furnizata de panourile fotovoltaice catre acumulator, iar tensiunea sistemului este detectata automat dupa conectarea bateriei. Echipamentul permite incarcare in trei etape - bulk, absorbtie si mentinere - si poate fi configurat cu ajutorul software-ului dedicat sau al unui panou de control optional.

Curentul nominal de incarcare este de 30 A, iar tensiunea solara maxima admisa este de 28 V pentru sistemele de 12 V si 55 V pentru sistemele de 24 V. Valorile implicite pentru incarcare sunt 14,4 V sau 28,8 V la absorbtie, 13,8 V sau 27,6 V la mentinere si 14,6 V sau 29,2 V la egalizare. Iesirea pentru consumatori are comanda manuala si deconectare la tensiune redusa; pragurile implicite sunt 11,1 V sau 22,2 V pentru deconectare si 12,6 V sau 25,2 V pentru reconectare. Regulatorul are borne pentru conductori de pana la 10 mm2, grad de protectie IP30, masa de aproximativ 0,5 kg si dimensiuni de 200 x 100 x 57 mm.

Montajul se realizeaza vertical, pe perete, exclusiv la interior. Bateria trebuie conectata prima, astfel incat regulatorul sa poata identifica automat tensiunea de lucru a sistemului; ulterior se conecteaza panoul fotovoltaic si consumatorii la bornele dedicate. Pentru un sistem de 12 V se utilizeaza panouri cu 36 de celule, iar pentru un sistem de 24 V se utilizeaza panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie. Echipamentul foloseste configuratie cu pozitiv comun, iar pentru impamantare se utilizeaza un singur punct de impamantare al sistemului.

Regulatorul include protectie la polaritate inversa pentru baterie si panoul fotovoltaic, la suprasarcina si scurtcircuit pe iesirea de consum, precum si protectie la supratemperatura. Un senzor extern de temperatura poate fi adaugat optional pentru compensarea tensiunii de incarcare. Carcasa IP30 impune instalarea intr-un spatiu uscat, ferit de ploaie, patrunderea apei, praf excesiv, gaze corozive, vibratii puternice si interferente electromagnetice intense. Produsul este conform cu standardul de siguranta IEC 62109-1 si standardele EMC relevante.

Intrebari frecvente

Pentru ce tensiuni de baterie poate fi utilizat regulatorul?

Este destinat sistemelor cu baterii de 12 V sau 24 V si detecteaza automat tensiunea sistemului dupa conectarea bateriei.

Care este curentul nominal de incarcare?

Curentul nominal de incarcare este de 30 A.

Ce tip de panouri fotovoltaice se utilizeaza?

Pentru un sistem de 12 V se recomanda panouri cu 36 de celule. Pentru un sistem de 24 V se utilizeaza panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie.

Are iesire separata pentru consumatori?

Da. Iesirea pentru consumatori permite comanda manuala si deconectarea automata la tensiune redusa a bateriei.

Se poate configura pentru diferite tipuri de baterii?

Da. Parametrii de incarcare pot fi configurati prin software sau cu un panou de control optional, inclusiv pentru baterii Gel, AGM etanse, cu electrolit lichid sau setari definite de utilizator.
