Descriere

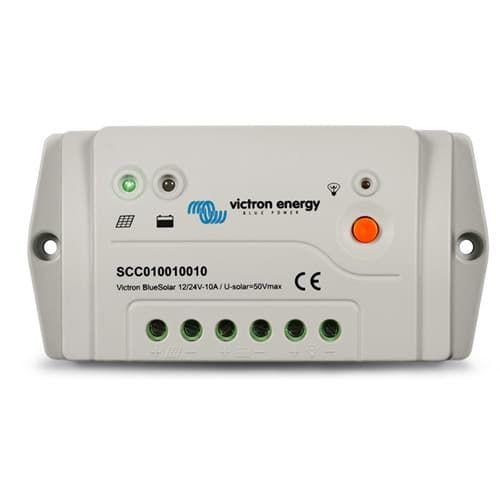

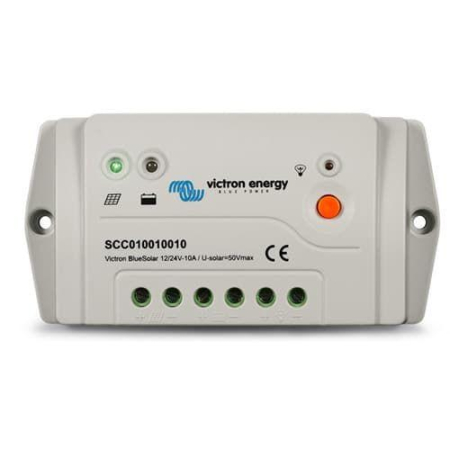

BlueSolar PWM Pro este un regulator de incarcare solar cu tehnologie PWM, destinat instalatiilor fotovoltaice autonome cu baterii de 12 V sau 24 V. Detectarea automata a tensiunii sistemului simplifica punerea in functiune, iar parametrii de incarcare si functia de control al iluminatului pot fi configurati prin software sau cu un panou de control la distanta optional. Regulatorul integreaza monitorizarea bateriei, cu afisarea starii de incarcare disponibila prin panoul optional.

Curentul nominal de incarcare este de 10 A, iar tensiunea maxima admisa pe intrarea solara este de 28 V pentru sistemul de 12 V si 55 V pentru sistemul de 24 V. Incarcarea se realizeaza in trei etape: bulk, absorbtie si float. Valorile standard sunt 14,4 V sau 28,8 V pentru absorbtie, 13,8 V sau 27,6 V pentru mentinere si 14,6 V sau 29,2 V pentru egalizare. Iesirea de consum dispune de control manual si deconectare la tensiune joasa, cu praguri implicite de 11,1 V sau 22,2 V la deconectare si 12,6 V sau 25,2 V la reconectare. Carcasa are dimensiunile de 138 x 70 x 37 mm, greutatea de 0,13 kg, grad de protectie IP30 si borne pentru conductori de pana la 4 mm2.

Montajul se realizeaza vertical, pe perete, exclusiv la interior. Bateria trebuie conectata prima, pentru ca regulatorul sa identifice corect tensiunea nominala a sistemului. Pentru instalatii de 12 V se utilizeaza panouri fotovoltaice cu 36 de celule, iar pentru instalatii de 24 V se utilizeaza panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie. Regulatorul este de tip common positive, iar daca este necesara impamantarea sistemului se recomanda impamantarea bornei pozitive a bateriei si utilizarea unui singur punct de impamantare.

Echipamentul include protectie la inversarea polaritatii panoului si bateriei, suprasarcina si scurtcircuit pe iesirea de consum, precum si protectie la supratemperatura. Un senzor extern de temperatura pentru baterie poate fi adaugat optional pentru compensarea tensiunii de incarcare. Regulatorul este conform cu cerinta de siguranta IEC 62109-1 si standardele EMC EN 61000-6-1, EN 61000-6-3 si ISO 7637-2. Nu trebuie expus la ploaie, apa, praf sever, gaze corozive, vibratii puternice sau interferente electromagnetice intense.

Intrebari frecvente

Pentru ce tip de sisteme este potrivit acest regulator solar?

Este destinat sistemelor fotovoltaice autonome cu baterii de 12 V sau 24 V, inclusiv aplicatii pentru iluminat, rulote, cabane, ambarcatiuni si consumatori DC.

Care este curentul maxim de incarcare?

Curentul nominal de incarcare este de 10 A.

Ce panouri fotovoltaice se pot utiliza?

Pentru un sistem de 12 V sunt necesare panouri cu 36 de celule. Pentru un sistem de 24 V se folosesc panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie.

Este importanta ordinea conectarii?

Da. Bateria se conecteaza intotdeauna prima, pentru ca regulatorul sa detecteze automat tensiunea sistemului de 12 V sau 24 V.

Poate proteja bateria impotriva descarcarii excesive?

Da. Iesirea pentru consumatori include deconectare la tensiune joasa si reconectare automata atunci cand tensiunea bateriei revine la nivelul configurat.
