Descriere

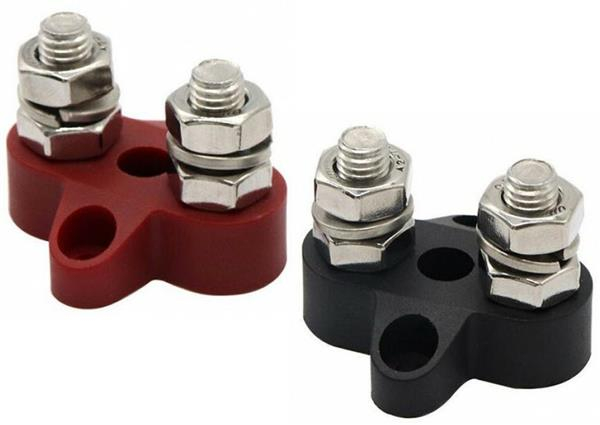

Setul include doua borne duble pentru curent continuu, una rosie pentru polaritatea pozitiva si una neagra pentru polaritatea negativa. Este destinat realizarii unor puncte de conectare ordonate pentru baterii, bare de distributie si consumatori DC, fiind potrivit pentru instalatii fotovoltaice off grid, aplicatii mobile, marine sau sisteme de alimentare cu baterii. Cele doua puncte de prindere de pe fiecare borna permit conectarea organizata a cablurilor cu papuci inelari, fara aglomerarea directa a terminalelor bateriei.

Fiecare borna este echipata cu terminale filetate M8, cu diametrul de 5/16 inch, si este dimensionata pentru un curent maxim de 150 A la o tensiune maxima de 70 VDC. Terminalele si piulitele hexagonale sunt din otel inoxidabil, iar banda conductoare interna este din cupru cositorit cu sectiunea de 1,0 x 13 mm. Baza izolatoare este realizata din nailon armat cu fibra de sticla. Dimensiunile unei borne sunt de aproximativ 45 x 43 x 32 mm, inaltimea terminalului este de 17 mm, iar greutatea setului este de circa 70 g.

Montajul se realizeaza pe o suprafata plana, rigida si adecvata pentru echipamente electrice, folosind orificiile de fixare ale bazei. Conductorii prevazuti cu papuci inelari compatibili M8 se aseaza pe terminale, respectand identificarea cromatica: rosu pentru plus si negru pentru minus. Pentru o conexiune mecanica corecta, producatorul recomanda un cuplu de strangere de 10 Nm pentru piulitele terminalelor. Este recomandata verificarea accesibilitatii pentru inspectie si mentenanta dupa instalare.

Produsul trebuie utilizat exclusiv in circuite de curent continuu care se incadreaza in limitele electrice indicate. Inainte de montaj sau interventii, bateria si toate sursele de alimentare trebuie deconectate. Respectarea polaritatii, utilizarea cablurilor dimensionate corect, sertizarea corespunzatoare a papucilor si strangerea la cuplul recomandat sunt esentiale pentru reducerea riscului de incalzire a conexiunilor. Montajul trebuie efectuat de personal competent, conform proiectului electric si cerintelor aplicatiei.

Intrebari frecvente

Ce contine setul de borne duble M8?

Setul contine doua borne duble cu terminale M8: una rosie pentru conexiunea pozitiva si una neagra pentru conexiunea negativa.

Care este curentul maxim admis?

Bornele sunt dimensionate pentru un curent maxim de 150 A si o tensiune maxima de 70 VDC.

Ce tip de cabluri pot fi conectate?

Se folosesc conductori echipati cu papuci inelari compatibili cu terminale filetate M8.

La ce cuplu se strang piulitele terminalelor?

Cuplul de strangere recomandat pentru terminale este de 10 Nm.

Pot fi utilizate in sisteme fotovoltaice cu baterii?

Da. Sunt potrivite pentru organizarea conexiunilor DC ale bateriilor, controlerelor de incarcare, invertoarelor si altor echipamente din sisteme fotovoltaice sau off grid, cu respectarea limitelor de 150 A si 70 VDC.
