Descriere

Transformatorul de curent este un accesoriu pentru masurarea curentului alternativ pe un conductor extern, fara trecerea acestuia prin invertor incarcator. Permite echipamentului compatibil sa determine fluxul de energie spre sau dinspre retea, pentru optimizarea autoconsumului si utilizarea functiilor PowerControl si PowerAssist. Este o solutie practica pentru modernizari si tablouri unde nu exista spatiu pentru un contor de energie pe sina DIN.

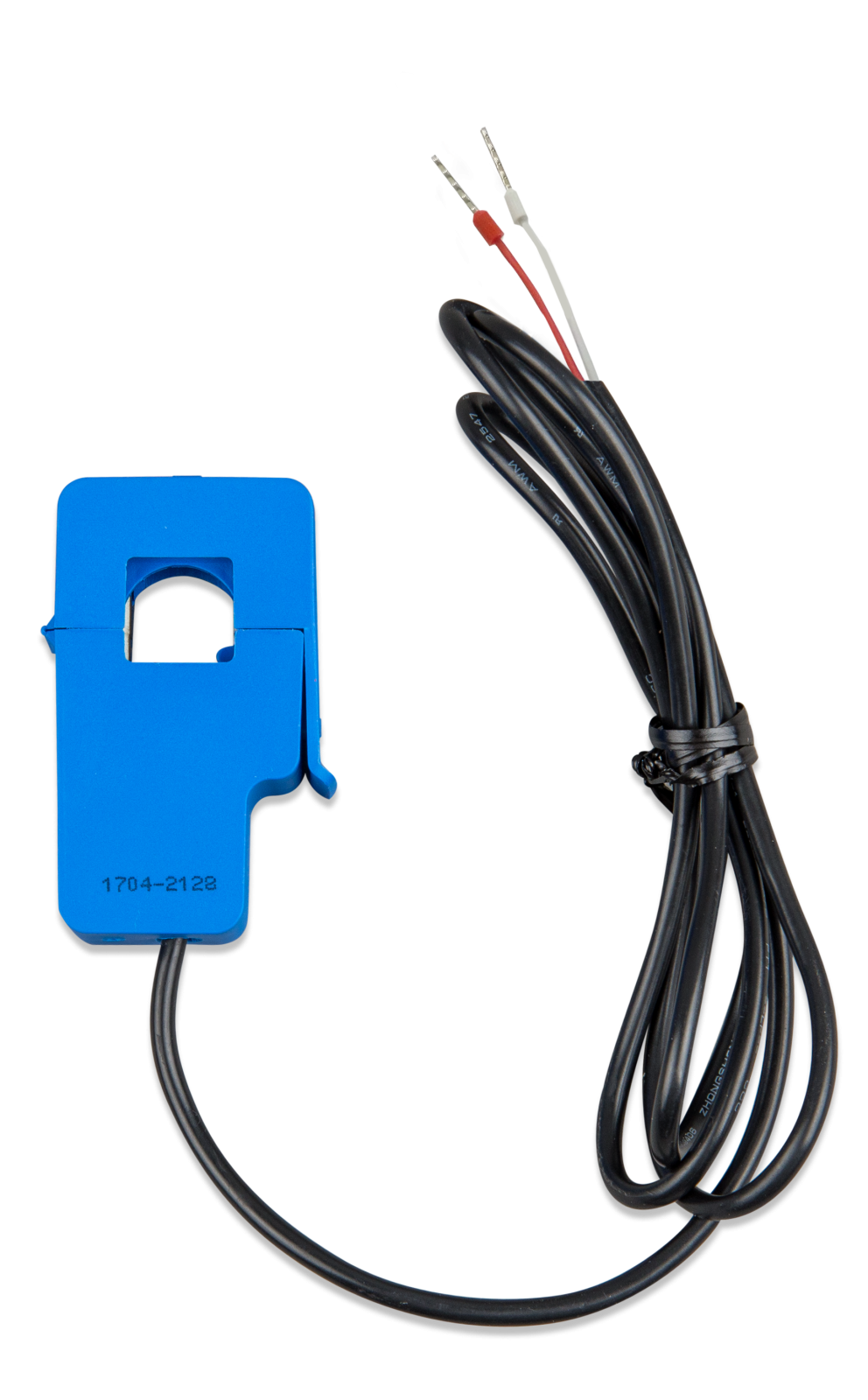

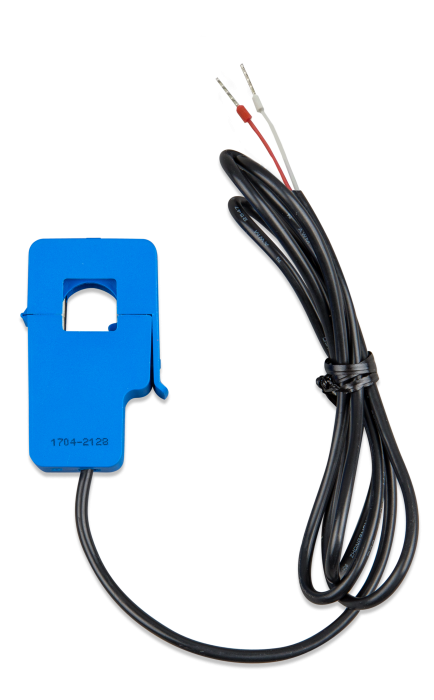

Modelul are capacitate nominala de 100 A, raport de identificare 100A:50mA, cablu cu lungimea de 1 m si terminatie cu capete de fir. Este destinat conectarii la unitati MultiPlus-II mai noi si MultiPlus 20kW prevazute cu borne pentru senzor extern de curent. Senzorul este conceput pentru monitorizare monofazata si masoara curentul, nu tensiunea; pentru masurari de energie cu precizie superioara, in special la curenti mici, poate fi necesar un contor de energie dedicat.

Montajul se realizeaza prin clipsarea transformatorului in jurul conductorului AC monitorizat, fara a fi necesara refacerea traseului principal de alimentare. Sageata inscriptionata pe corpul senzorului trebuie orientata spre MultiPlus. Pentru unitatile compatibile cu borne de conectare, se indeparteaza puntea de fir existenta, apoi conductorul rosu se conecteaza la borna EXT, iar conductorul alb la borna COM.

Respectarea polaritatii si a sensului de montaj este esentiala pentru citirea corecta a curentului. Cablul este calibrat impreuna cu transformatorul si nu trebuie scurtat sau prelungit. Instalarea si interventiile in circuite de curent alternativ trebuie efectuate cu alimentarea oprita, de personal calificat, conform instructiunilor echipamentului si regulilor locale de instalatii electrice.

Intrebari frecvente

Pentru ce este utilizat acest transformator de curent?

Este utilizat pentru masurarea externa a curentului AC, astfel incat unitatea compatibila sa poata optimiza autoconsumul si sa foloseasca functii precum PowerControl si PowerAssist.

Cu ce echipamente este compatibil?

Este destinat unitatilor MultiPlus-II mai noi si MultiPlus 20kW care folosesc conectare la borne pentru senzor extern de curent.

Se poate monta fara intreruperea conductorului principal?

Da. Transformatorul se clipseaza in jurul conductorului AC existent, fara ca acesta sa fie trecut prin invertor incarcator sau sa fie necesara refacerea traseului principal.

Cablul poate fi modificat?

Nu. Cablul de 1 m este calibrat pentru acest transformator de curent si nu trebuie scurtat sau prelungit.

Cum se conecteaza firele la unitatea compatibila?

La unitatile cu borne pentru senzor extern, firul rosu se conecteaza la EXT, iar firul alb la COM, dupa indepartarea puntii de fir existente.
