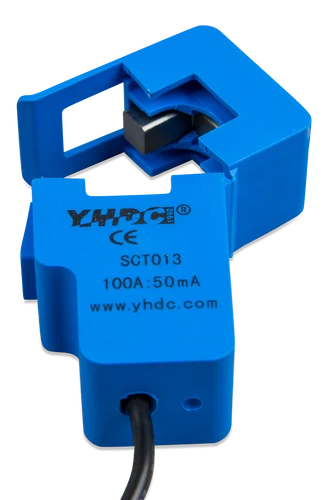

Transformator de curent 100A 50mA pentru MultiPlus II 1m

Descriere

Acest transformator de curent este un accesoriu pentru sisteme de conversie si stocare energie bazate pe MultiPlus-II sau MultiGrid-II. Se utilizeaza pentru masurarea externa a curentului alternativ, astfel incat sistemul sa poata utiliza informatia de curent pentru functii de management energetic precum PowerControl, PowerAssist si optimizarea autoconsumului.

Raportul de transformare este de 100A:50mA, ceea ce il recomanda pentru circuite AC cu curent masurat de pana la 100 A. Varianta este echipata cu un cablu de 1 m si cu mufa jack de 3,5 mm pentru conectare la intrarea de detectie externa a curentului de pe echipamentele compatibile cu acest tip de conector.

Transformatorul se monteaza pe conductorul al carui curent trebuie monitorizat, iar cablul se conecteaza la intrarea External Current Sense a echipamentului compatibil. Pentru monitorizarea si afisarea valorilor in ecosistemul de management energetic este necesar un dispozitiv GX compatibil in instalatie. Respectati configuratia recomandata pentru echipamentul principal si orientarea corecta a transformatorului pe conductor.

Acest model cu mufa jack este destinat echipamentelor care dispun de intrare de curent extern cu jack de 3,5 mm. Unele versiuni mai noi de MultiPlus-II si EasySolar-II folosesc conector cu 3 pini; pentru acestea, instalarea necesita adaptarea cablului conform instructiunilor tehnice ale producatorului sau alegerea unei variante cu capat de fir. Montajul trebuie realizat de personal calificat, cu circuitul scos de sub tensiune si cu respectarea regulilor aplicabile instalatiilor AC.

Intrebari frecvente

Pentru ce este utilizat acest transformator de curent?

Este utilizat pentru masurarea externa a curentului AC in sisteme compatibile MultiPlus-II sau MultiGrid-II, contribuind la functiile PowerControl, PowerAssist si la optimizarea autoconsumului.

Care este raportul de transformare si lungimea cablului?

Transformatorul are raportul 100A:50mA si este prevazut cu un cablu de 1 m.

Ce tip de conectare are acest model?

Aceasta versiune are mufa jack de 3,5 mm. Verificati tipul intrarii External Current Sense de pe echipamentul principal, deoarece anumite modele mai noi folosesc un conector cu 3 pini.

Este necesar un dispozitiv GX?

Pentru citirea si afisarea valorilor masurate in sistem este necesar un dispozitiv GX compatibil.

Poate fi instalat pe echipamente cu conector de curent extern cu 3 pini?

Da, dar modelul cu mufa jack necesita adaptarea cablului conform instructiunilor tehnice aplicabile. Alternativ, se poate utiliza o versiune cu capat de fir proiectata pentru conectorul corespunzator.
