Descriere

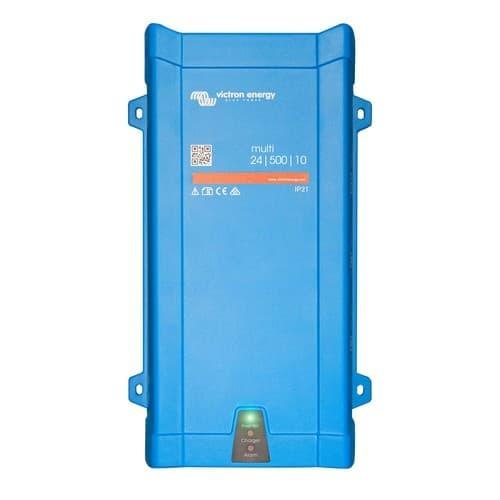

MultiPlus este un echipament compact care combina un invertor cu unda sinusoidala pura, un incarcator de baterii si un comutator automat de transfer AC. Este destinat sistemelor off-grid, aplicatiilor de backup, autorulotelor, ambarcatiunilor si instalatiilor unde consumatorii de 230 V trebuie alimentati dintr-o baterie de 24 V sau preluati automat de la o sursa externa de curent alternativ. Timpul de transfer este sub 20 ms, ceea ce permite mentinerea alimentarii pentru echipamente electronice compatibile cu functionarea de tip UPS.

Invertorul functioneaza cu baterii de 24 V, avand domeniul de tensiune DC de 19-33 V. Furnizeaza 230 V AC cu toleranta de plus sau minus 2 procente, la 50 Hz cu toleranta de plus sau minus 0,1 Hz. Puterea nominala este de 500 VA, echivalenta cu 430 W putere continua la 25 grade C, 400 W la 40 grade C si 300 W la 65 grade C; puterea de varf este de 900 W. Randamentul maxim este de 91 procente, iar consumul fara sarcina este de 6 W, redus la 2 W in modul Search. Incarcatorul accepta 187-265 V AC la 45-65 Hz, livreaza pana la 10 A catre bateria de serviciu si 1 A pentru bateria de pornire. Tensiunile implicite de incarcare sunt 28,8 V absorbtie, 27,6 V float si 26,4 V storage.

Pentru instalare, unitatea se monteaza vertical intr-un spatiu uscat, bine ventilat, cu minimum 10 cm liber in jurul carcasei pentru racire. Dimensiunile sunt 311 x 182 x 100 mm, iar masa este de 4,4 kg. Pentru trasee DC intre 1,5 si 5 m, producatorul indica pentru varianta de 24 V cabluri cu sectiunea recomandata de 10 mm2 si o capacitate recomandata a bateriei de 30-150 Ah. Conectarea AC se realizeaza prin conector G-ST18i, iar portul VE.Bus permite integrarea in sisteme de monitorizare si configurare, precum si functionarea in configuratii paralele sau trifazate atunci cand proiectul este realizat conform documentatiei tehnice.

Produsul are carcasa din otel si ABS, grad de protectie IP21, domeniu de temperatura de lucru de la -40 la 65 grade C cu racire asistata de ventilator si umiditate maxima de 95 procente fara condens. Include protectii la scurtcircuit, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura si ondulatie excesiva pe intrarea DC. Este un echipament de clasa I si necesita impamantare de protectie continua, sigurante sau intreruptoare corect dimensionate pe circuitele AC si DC, precum si montaj efectuat de personal calificat. Este conform cu cerintele europene relevante pentru siguranta electrica, compatibilitate electromagnetica, RoHS si ECE R10.

Intrebari frecvente

Ce putere poate furniza acest inversor incarcator?

Poate furniza 500 VA, respectiv 430 W putere continua la 25 grade C. Puterea continua scade la 400 W la 40 grade C si la 300 W la 65 grade C, iar puterea de varf este de 900 W.

Cu ce baterie functioneaza?

Este destinat bancurilor de baterii cu tensiune nominala de 24 V. Domeniul de tensiune de intrare al invertorului este 19-33 V DC.

Poate incarca bateria de la retea sau generator?

Da. Incarcatorul integrat accepta alimentare AC de 187-265 V la 45-65 Hz si poate incarca bateria de serviciu cu pana la 10 A.

Asigura alimentare la caderea retelei?

Da. Comutatorul automat de transfer preia alimentarea consumatorilor prin invertor in mai putin de 20 ms atunci cand sursa AC externa nu mai este disponibila.

Este potrivit pentru conectare la sisteme de monitorizare?

Da. Portul VE.Bus permite configurare, monitorizare si integrare in sisteme compatibile, inclusiv configuratii paralele sau trifazate proiectate corespunzator.
