Descriere

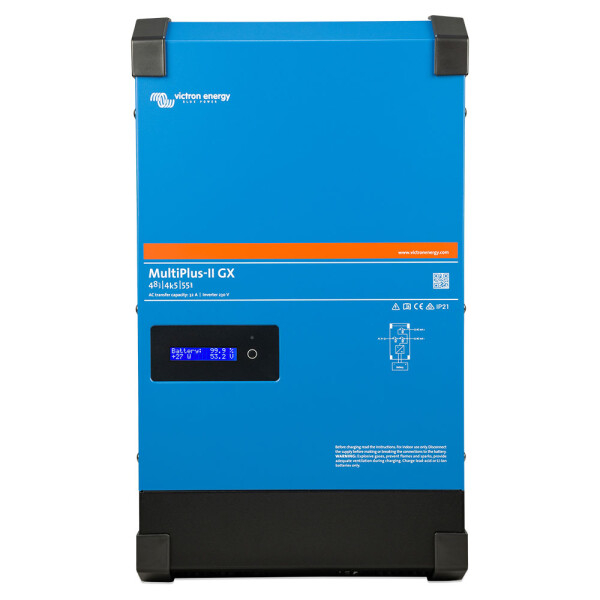

Acest invertor incarcator combina intr-o singura carcasa un invertor sinusoidal de 230 V, un incarcator inteligent pentru baterii de 48 V, un comutator de transfer si functii GX de comunicare si monitorizare. Este destinat sistemelor fotovoltaice cu stocare, aplicatiilor off grid, sistemelor de backup, instalatiilor conectate la retea si proiectelor mobile unde este necesara continuitatea alimentarii consumatorilor prioritari. Functiile PowerControl si PowerAssist limiteaza consumul preluat din reteaua AC sau generator si completeaza temporar puterea disponibila cu energie din baterie la varfuri de sarcina.

Echipamentul functioneaza cu tensiune DC intre 38 si 60 V si furnizeaza in modul invertor 230 VAC plus minus 2 procente, la 50 Hz plus minus 0,1 Hz. Puterea continua este de 4 kW la 25 grade C, 3,7 kW la 40 grade C si 3 kW la 65 grade C; puterea de varf este de 7 kW timp de 1 minut. Randamentul maxim este de 95 procente. Intrarea AC accepta 187 pana la 265 VAC si 45 pana la 65 Hz, iar comutatorul de transfer si curentul maxim de intrare AC sunt de 32 A. Incarcatorul livreaza pana la 55 A, cu tensiuni de absorbtie de 57,6 V, float de 55,2 V si stocare de 52,8 V.

Functia GX este integrata din fabrica, cu afisaj LCD de 2 x 16 caractere pentru parametrii bateriei, invertorului si regulatorului solar compatibil. Pentru integrare sunt disponibile porturi VE Bus pentru configuratii paralele sau trifazate, BMS Can dedicat, USB, Ethernet, VE Direct si Wi Fi, precum si doua intrari auxiliare analog digitale, releu AUX programabil si iesire open collector programabila. Conectarea bateriei se realizeaza pe borne M8, iar conexiunile de 230 VAC se realizeaza pe borne cu surub. Pentru cabluri DC cu lungime de pana la 5 m sunt recomandate sectiuni de 50 mm2 pe fiecare conductor si o siguranta DC recomandata de 180 A.

Carcasa din otel are grad de protectie IP21, dimensiuni de 590 x 275 x 149 mm si greutate de 21,4 kg. Este proiectata pentru utilizare la temperaturi intre minus 40 si plus 65 grade C, cu racire asistata de ventilator, la altitudini de pana la 2000 m si umiditate de maximum 95 procente fara condens. Protectiile includ scurtcircuit la iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC prezenta la iesirea invertorului si ondulatie excesiva a tensiunii de intrare. Montajul, dimensionarea protectiilor si configurarea sistemului trebuie realizate de personal calificat; polaritatea bateriei trebuie verificata cu multimetru inainte de conectare.

Intrebari frecvente

Pentru ce tipuri de sisteme poate fi utilizat acest invertor incarcator?

Este adecvat pentru sisteme fotovoltaice cu baterii de 48 V, aplicatii off grid, alimentare de rezerva, autoconsum cu stocare, instalatii mobile si sisteme cu retea sau generator.

Ce putere poate livra in regim continuu?

Livreaza 4 kW putere continua la 25 grade C, 3,7 kW la 40 grade C si 3 kW la 65 grade C. Puterea de varf este de 7 kW timp de 1 minut.

Care este curentul maxim de incarcare al bateriei?

Incarcatorul integrat poate furniza un curent maxim de incarcare de 55 A pentru banca de baterii de 48 V.

Poate functiona impreuna cu baterii cu litiu?

Da. Este compatibil cu baterii cu litiu, plumb acid si zinc brom, cu parametrizarea incarcarii realizata conform cerintelor producatorului bateriei.

Este potrivit pentru montaj la exterior?

Nu este destinat expunerii directe la intemperii. Carcasa are grad de protectie IP21, astfel ca echipamentul trebuie instalat intr-un spatiu uscat, protejat si ventilat corespunzator.
