Descriere

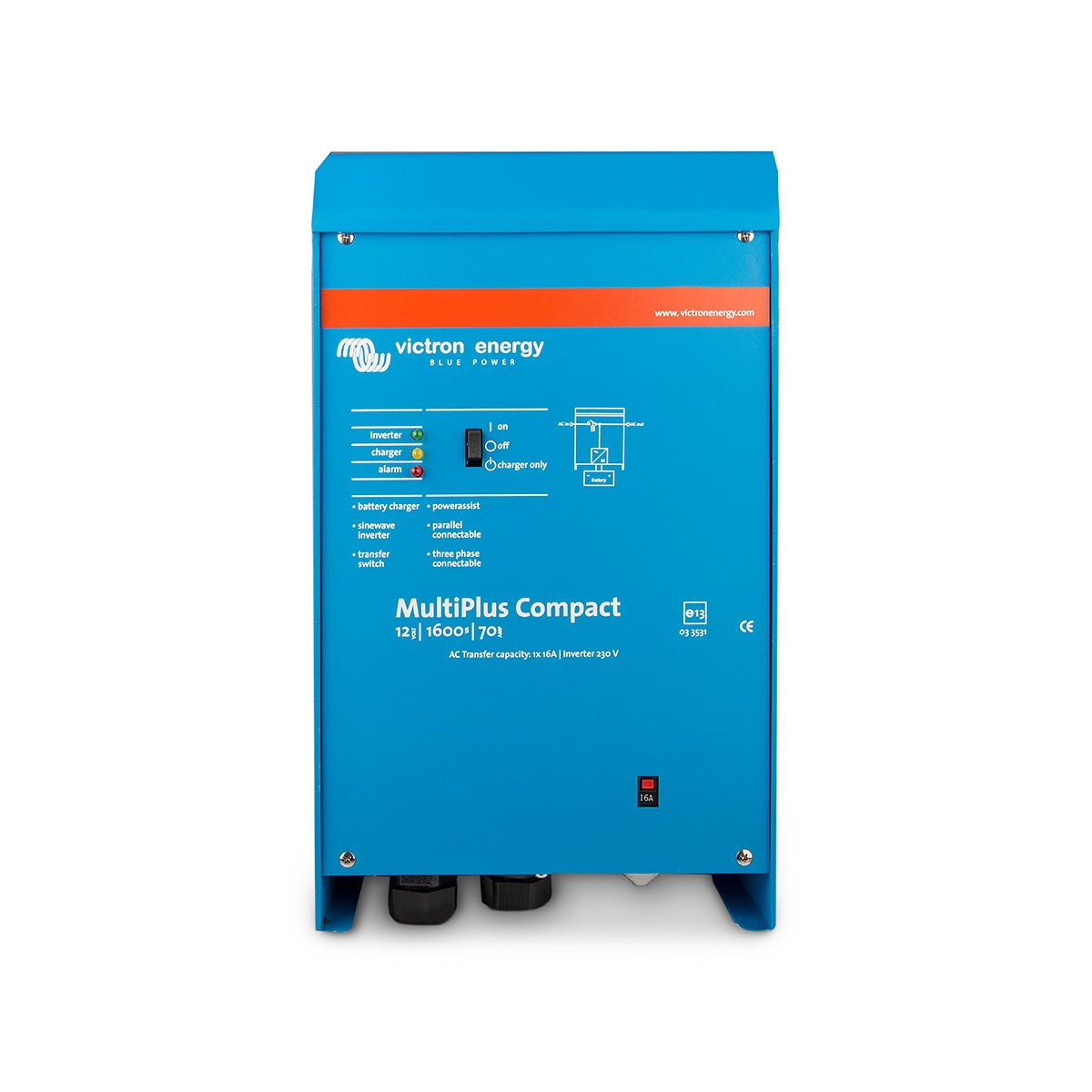

MultiPlus Compact este un convertor incarcator destinat sistemelor de alimentare la 12V, reunind intr-o carcasa compacta un invertor cu unda sinusoidala pura, un incarcator inteligent pentru baterii si un comutator de transfer AC rapid. Este potrivit pentru alimentarea consumatorilor la 230V in aplicatii off grid, rulote, autorulote, ambarcatiuni sau sisteme de rezerva. La intreruperea retelei, a generatorului sau a alimentarii de la mal, transferul la alimentarea din baterie se realizeaza in mai putin de 20 ms, pentru continuitatea functionarii echipamentelor conectate.

Invertorul functioneaza cu baterii de 12V, in intervalul de tensiune DC 9,5-17V, si furnizeaza 230V AC cu toleranta de plus sau minus 2%, la 50Hz cu toleranta de plus sau minus 0,1%. Puterea continua este de 1600VA, respectiv 1300W la 25 grade C, 1200W la 40 grade C si 800W la 65 grade C; puterea de varf este de 3000W. Comutatorul de transfer este dimensionat la 16A. Incarcatorul accepta alimentare AC de 187-265V, la 45-65Hz, si livreaza pana la 70A pentru bateria principala, avand separat o iesire de 4A pentru bateria de pornire. Algoritmul de incarcare adaptiva in 4 etape include Bulk, Absorption, Float si Storage, iar senzorul de temperatura pentru baterie permite compensarea tensiunii de incarcare.

Echipamentul are functii PowerControl si PowerAssist pentru gestionarea unei surse AC limitate, precum alimentarea de la generator sau de la mal. PowerControl limiteaza curentul preluat din sursa externa, iar PowerAssist completeaza temporar puterea disponibila cu energie din baterie atunci cand consumul depaseste limita setata. Comunicatia VE.Bus permite configurarea sistemului, conectarea unui panou de control compatibil si realizarea de sisteme cu pana la sase unitati identice in paralel sau in configuratie trifazata. Carcasa din aluminiu are protectie IP21, dimensiuni de 375 x 214 x 110 mm si masa de 10 kg. Sunt incluse cabluri de baterie cu lungimea de 1,5 m, iar conexiunea la 230V se realizeaza prin conector G ST18i.

Montajul trebuie efectuat intr-un spatiu uscat, bine ventilat, cat mai aproape de baterii, cu minimum 10 cm spatiu liber pentru racire. Se recomanda montajul vertical pentru ventilatie optima, fara pozitionarea aparatului direct deasupra bateriilor. Cablurile DC si AC trebuie protejate cu sigurante si intreruptoare corespunzatoare, iar impamantarea de protectie trebuie realizata permanent conform tipului instalatiei. Produsul este din clasa de siguranta I, functioneaza intre minus 40 si plus 65 grade C cu racire asistata de ventilator si la umiditate de maximum 95% fara condens. Este prevazut cu protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura si ondulatie excesiva a tensiunii de intrare.

Intrebari frecvente

Ce rol are un MultiPlus Compact intr-un sistem cu baterii de 12V?

Combina un invertor sinusoidal pentru alimentarea consumatorilor la 230V, un incarcator adaptiv pentru bateria de serviciu si un comutator automat de transfer intre sursa AC externa si baterie.

Ce putere poate furniza continuu?

Poate furniza 1600VA, echivalent cu 1300W putere continua la 25 grade C. Puterea continua disponibila scade la temperaturi ambientale mai ridicate, conform specificatiilor tehnice.

Care este curentul maxim de incarcare a bateriei?

Incarcatorul pentru bateria principala poate livra pana la 70A. Exista si o iesire auxiliara de 4A destinata incarcarii unei baterii de pornire.

Poate functiona cand alimentarea de la retea sau generator cade?

Da. La disparitia sursei AC, invertorul preia automat alimentarea consumatorilor conectati din baterie, cu un timp de transfer mai mic de 20 ms.

Este potrivit pentru conectare in paralel sau trifazat?

Da. Prin VE.Bus se pot conecta pana la sase unitati identice in paralel pentru cresterea puterii disponibile sau in configuratie trifazata, cu configurarea corespunzatoare a sistemului.
