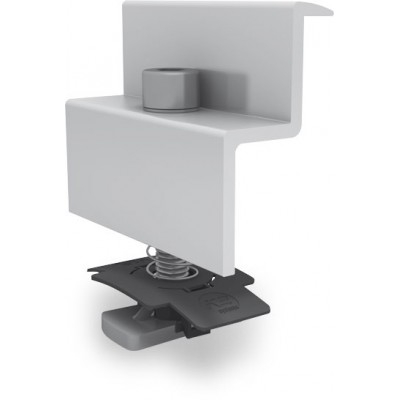

Clema de capat este un element de fixare destinat panourilor fotovoltaice montate la extremitatea unui rand de module. Aceasta aplica presiunea necesara asupra ramei ultimului panou, completand sistemul de prindere format impreuna cu clemele de mijloc. Este adecvata instalatiilor fotovoltaice rezidentiale, comerciale sau industriale realizate cu sine de montaj compatibile.

Setul este proiectat pentru module cu rama avand inaltimea de 30-31 mm. Componenta principala este realizata din aluminiu EN AW 6063 T66, iar piesa de fixare este din otel inoxidabil 1.4301 cu componenta TPC. Ansamblul mai include un arc din otel inoxidabil 1.4310 si un surub cu cap cilindric, tip M8 x 30, din inox A2-70. Greutatea aproximativa este de 48,6 g pe bucata.

Montajul se face la capatul sirului de module, prin asezarea clemei peste rama panoului si fixarea sa in elementul de prindere al sinei structurii. Arcul inclus ajuta la mentinerea componentelor in pozitie in timpul instalarii. Inainte de montaj, se verifica inaltimea efectiva a ramei panoului, precum si compatibilitatea dintre sina, elementul de prindere si configuratia structurii.

Produsul nu este compatibil cu sistemul Dome 6. Fixarea trebuie realizata numai conform instructiunilor de montaj si calculului structural aplicabil proiectului, folosind componente compatibile. Se recomanda inspectarea pieselor inainte de instalare si strangerea surubului la cuplul indicat pentru sistemul de montaj utilizat, pentru a evita deformarea ramei sau o fixare insuficienta.

Intrebari frecvente

Pentru ce rame de panouri fotovoltaice este potrivita clema?
Este destinata modulelor fotovoltaice cu rama avand inaltimea de 30-31 mm.

Ce include setul de clema de capat?
Setul include clema din aluminiu, piesa de fixare din inox cu componenta TPC, arc din inox si surub cu cap cilindric M8 x 30 din inox A2-70.

Unde se utilizeaza o clema de capat?
Se utilizeaza la extremitatea unui rand de module fotovoltaice, pentru fixarea ultimului panou pe sina de montaj compatibila.

Este compatibila cu sistemul Dome 6?
Nu. Clema nu este compatibila cu sistemul Dome 6.

Cum se monteaza corect clema?
Clema se pozitioneaza peste rama modulului de la capatul randului si se fixeaza in elementul de prindere al sinei. Montajul trebuie realizat cu componente compatibile si conform instructiunilor structurii utilizate.
