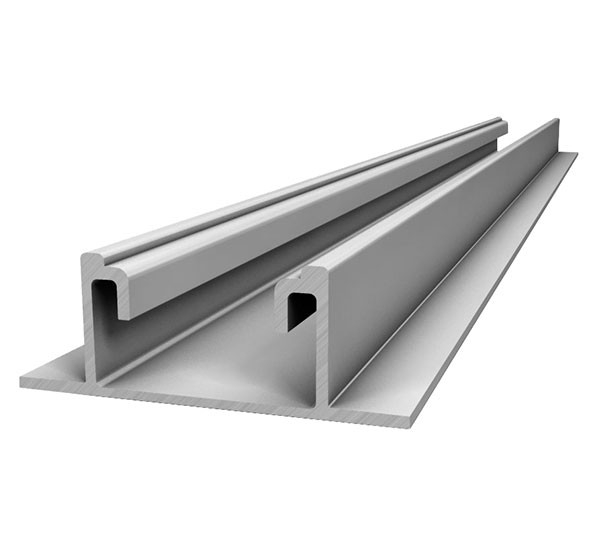

BasicRail 22 este o sina de montaj din aluminiu pentru realizarea structurii de sustinere a modulelor fotovoltaice. Este destinata in principal montajului pe acoperisuri din tabla trapezoidala, impreuna cu elemente de fixare compatibile de tip BasicClip, dar poate fi utilizata si ca sina de baza in configuratii pentru acoperisuri plate. Profilul permite o executie rapida a structurii si integrarea intr-un proiect calculat static in software-ul de proiectare dedicat.

Sina are lungimea de 4,80 m, latimea de 63 mm si inaltimea de 22,5 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj aluminiu natur. Greutatea indicata pentru aceasta lungime este de aproximativ 3,18 kg, echivalentul a circa 0,643 kg pe metru. Sectiunea profilului are momente de rezistenta declarate de Wx 1080 mm3 si Wy 2460 mm3.

Montajul se realizeaza prin asocierea sinei cu BasicClip, pe suprafata din tabla trapezoidala, conform configuratiei proiectului si instructiunilor de montaj aplicabile. Sistemul de fixare flotanta permite dilatarea liniara controlata a profilului la variatiile de temperatura, reducand transmiterea fortelor catre invelitoare. Sina poate fi inclusa in structuri pentru acoperisuri inclinate si plate, inclusiv in configuratii unde este necesara o sina de baza.

Dimensionarea numarului de puncte de fixare, a distantelor dintre reazeme si alegerea accesoriilor trebuie realizate in functie de geometria acoperisului, grosimea si profilul tablei, actiunile vantului si zapezii, precum si de caracteristicile modulelor fotovoltaice. Utilizati numai componente compatibile si respectati instructiunile de montaj, calculele structurale si cerintele locale privind siguranta lucrului la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este utilizata sina BasicRail 22?
Este utilizata in principal pentru structuri fotovoltaice pe acoperisuri din tabla trapezoidala, impreuna cu elemente de fixare BasicClip. Poate avea si rol de sina de baza in anumite configuratii pentru acoperisuri plate.

Care sunt dimensiunile sinei?
Sina are lungimea de 4,80 m, latimea de 63 mm si inaltimea de 22,5 mm.

Din ce material este fabricata?
Profilul este fabricat din aluminiu EN AW-6063 T66, cu finisaj aluminiu natur.

Cum se tine cont de dilatarea termica la montaj?
In configuratia cu BasicClip, fixarea flotanta permite o dilatare liniara controlata a sinei. Montajul trebuie realizat conform instructiunilor aplicabile si calculelor structurale ale proiectului.

Este necesar un calcul structural pentru instalare?
Da. Numarul de fixari si distantele dintre punctele de sustinere se stabilesc in functie de acoperis, sarcinile de vant si zapada, tipul tablei si configuratia modulelor.
