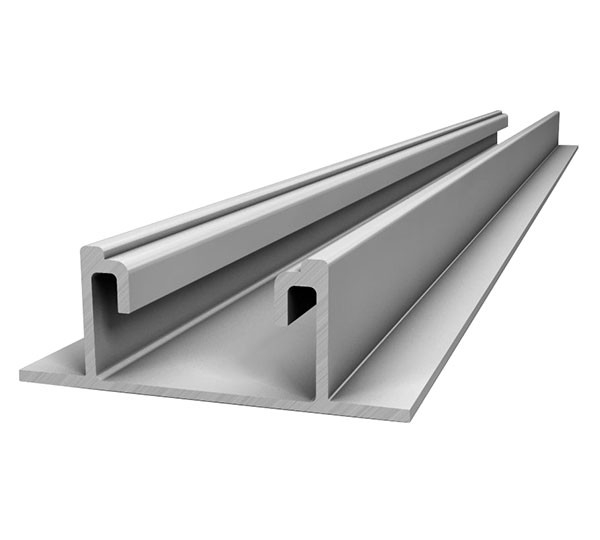

BasicRail 22 este o sina de montaj cu lungime mare, destinata realizarii structurilor de sustinere pentru panouri fotovoltaice. Poate fi utilizata la instalatii montate pe acoperis inclinat cu invelitoare din tabla trapezoidala, prin montaj cu BasicClip, precum si ca sina de baza pentru configuratii de panouri fotovoltaice pe acoperis plat. Profilul permite proiectarea structurii cu verificare statica in software-ul de dimensionare dedicat sistemului.

Sina are lungimea de 5,95 m, latimea de 63 mm si inaltimea de 22,5 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj de aluminiu natur. Greutatea declarata este de 3,826 kg pe bucata, echivalenta cu aproximativ 0,64 kg pe metru liniar. Componenta este utilizata in sistemele BasicRail, Dome 6, Dome Zero, GreenRoof Vento si MultiAngle.

Pentru acoperisurile din tabla trapezoidala, sina se monteaza prin introducere in BasicClip, iar clemele se fixeaza in tabla cu suruburi adecvate. Sistemul necesita respectarea conditiilor suportului: tabla din otel trebuie sa aiba grosimea de minimum 0,4 mm, iar tabla din aluminiu minimum 0,5 mm. Nervura superioara trebuie sa aiba cel putin 20 mm latime, iar zona plana din jurul gaurii de fixare trebuie sa permita un diametru de minimum 20 mm. Pentru panouri sandwich este necesara aprobarea producatorului panoului.

Montajul trebuie realizat conform proiectului de structura, calculelor de incarcare si instructiunilor sistemului de fixare utilizat. Distantele dintre punctele de prindere, tipul suruburilor, pozitionarea clemelor si configuratia panourilor se stabilesc in functie de grosimea tablei, geometria acoperisului, zonele de vant si zapada, precum si de cerintele proiectului. Se recomanda instalarea de catre personal calificat si verificarea etanseitatii invelitorii dupa montaj.

Intrebari frecvente

Pentru ce tipuri de acoperis poate fi utilizata sina BasicRail 22?
Poate fi utilizata pe acoperisuri inclinate din tabla trapezoidala, impreuna cu cleme BasicClip, si ca sina de baza in anumite sisteme fotovoltaice pentru acoperis plat.

Care sunt dimensiunile sinei?
Sina are lungimea de 5,95 m, latimea de 63 mm si inaltimea de 22,5 mm.

Din ce material este realizata sina?
Este realizata din aluminiu EN AW-6063 T66, cu finisaj de aluminiu natur.

Ce conditii trebuie sa indeplineasca tabla trapezoidala pentru montaj?
Tabla din otel trebuie sa aiba minimum 0,4 mm grosime, iar cea din aluminiu minimum 0,5 mm. Nervura superioara trebuie sa aiba cel putin 20 mm latime, iar zona plana din jurul gaurii de fixare trebuie sa permita un diametru de minimum 20 mm.

Este potrivita pentru panouri sandwich?
Poate fi luata in calcul pentru panouri sandwich numai dupa obtinerea aprobarii producatorului panoului si dupa verificarea configuratiei de montaj.
