Releu extern de separare retea Enphase trifazat

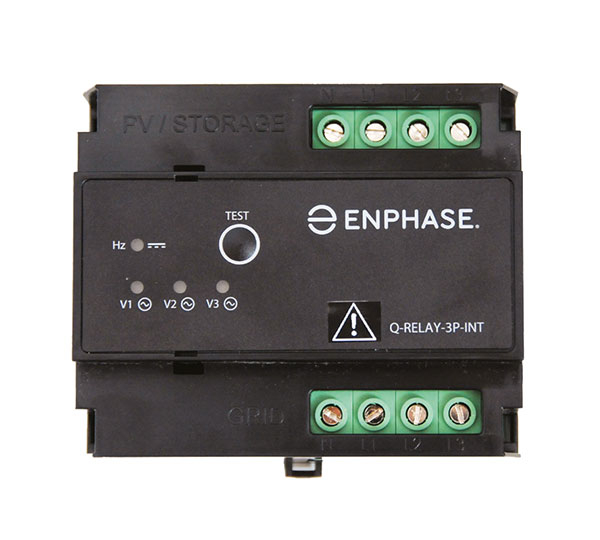

![Releu extern de separare retea Enphase trifazat [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/releu-extern-de-separare-retea-enphase-trifazat-773864.jpg "Releu extern de separare retea Enphase trifazat [1]")
Releu extern Enphase cu 4 poli pentru separarea de retea in instalatii fotovoltaice multifazate. Are curent nominal de 25.00 A, putere maxima de comutare de 6 kVA per conductor exterior si protectie IP20.
- Separare fizica de retea pentru instalatii fotovoltaice multifazate.
- Releu cu 4 poli pentru L1, L2, L3 si N.
- Curent nominal de 25.00 A si putere maxima de comutare de 6 kVA per conductor exterior.
- Montaj pe sina DIN de 35 mm.
- Configurabil pentru monitorizarea a 1, 2 sau 3 faze.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Enphase Q-RELAY-3P-INT este un releu extern pentru separarea fizica de retea in instalatii fotovoltaice multifazate. Acesta deconecteaza microinvertoarele Enphase si/sau bateriile AC de la reteaua AC atunci cand tensiunea sau frecventa retelei se afla in afara limitelor admise. Dupa revenirea conditiilor normale ale retelei, releul restabileste automat conexiunea sistemului.
Releul are 4 poli si separa conductorii L1, L2, L3 si N, cu pozitie normala deschisa fara alimentare. Functioneaza la o tensiune nominala de intrare de 230 / 240 VAC, frecventa nominala de 50 Hz si curent nominal de 25.00 A. Puterea maxima de comutare este de 6 kVA pentru fiecare conductor exterior.
Produsul se monteaza pe sina DIN de 35 mm si are o latime de 107 mm / 6 TE. Functionarea este coordonata cu gateway-ul de comunicatie Enphase Envoy-S (Metered). Cuplorul de faza PLC integrat transmite semnalele PLC pe toate fazele.
Releul poate monitoriza maximum 3 intrari de tensiune si poate fi configurat pentru functionare pe 1, 2 sau 3 faze. Dispune de 4 LED-uri rosii/verzi pentru indicarea declansarii la subtensiune/supratensiune, subfrecventa/suprafrecventa si detectarea curentului continuu. Gradul de protectie este IP20, iar intervalul temperaturii de functionare este de la -40 grade C la 50 grade C.
Specificatii tehnice
| Faze de injectare | 3 |
| Grad de protectie carcasa | IP20 |
| Curent nominal | 25.00 A |
| Tip curent | AC |
| Garantie produs | 5 ani |
| Protectie la decuplare | retele multifazate (50 Hz), suporta detectarea injectarii DC |
| Categorie de supratensiune | III |
| Categorie de masurare conexiune retea | III |
| Grad de poluare | 2 |
| Domeniu tensiune de functionare AC | 85 pana la 265 VAC |
| Tensiune nominala de intrare | 230 / 240 VAC |
| Frecventa nominala | 50 Hz |
| Timp de detectare tensiune si frecventa in functionare normala | 100 ms (5 cicluri a cate 50 Hz) |
| Numar intrari de tensiune monitorizate | max. 3 - configurabil si pentru functionare pe 2 faze si 1 faza |
| Numar relee Q per instalatie | max. 20 relee Q active per instalatie |
| Iesire | releu cu 4 poli, pozitie normala deschisa fara alimentare (L1, L2, L3 si N) |
| Putere maxima de comutare la iesire | 6 kVA per conductor exterior |
| Putere tipica la iesire | 230 Vrms, 25 A |
| Consum de energie / consum continuu | 18 VA / 3,5 VA |
| LED-uri | 4 LED-uri rosii/verzi: 3 pentru declansare la subtensiune/supratensiune, 1 pentru subfrecventa/suprafrecventa si detectare DC |
| Montaj | suport sina DIN de 35 mm (standard) |
| Latime | 107 mm / 6 TE |
| Supratensiune - combinatie iesire L1-N | 1 kV 2 Ohm |
| Interval temperatura de functionare | -40 grade C pana la 50 grade C |
| Umiditate relativa | 0 - 95 % (fara condensare) |
Intrebari frecvente
Ce rol are releul Enphase Q-RELAY-3P-INT?
Este o dispozitiv de separare fizica de retea pentru instalatii fotovoltaice multifazate. Deconecteaza microinvertoarele Enphase si/sau bateriile AC atunci cand parametrii retelei ies din limitele admise.
Ce conductori separa releul?
Releul cu 4 poli separa L1, L2, L3 si conductorul neutru N. Pozitia sa normala este deschisa fara alimentare.
Care sunt tensiunea si curentul nominal?
Tensiunea nominala de intrare este 230 / 240 VAC, iar curentul nominal este 25.00 A. Domeniul tensiunii de functionare AC este 85 pana la 265 VAC.
Cum se monteaza produsul?
Produsul se monteaza pe sina DIN de 35 mm. Latimea sa este de 107 mm / 6 TE.
In ce conditii de mediu poate functiona?
Intervalul temperaturii de functionare este de la -40 grade C la 50 grade C. Are grad de protectie IP20 si umiditate relativa admisa de 0 - 95 % fara condensare.
Curent nominal: 25.00 A
Tip: Releu extern de separare retea
Tip montare: sina DIN de 35 mm
Amperaj: 25 A
Model: Q-RELAY-3P-INT
Numar Faze: 3
