Descriere

Regulatorul solar BlueSolar MPPT 150/60-MC4 este destinat sistemelor fotovoltaice autonome sau hibride cu banc de baterii. Tehnologia de urmarire ultra-rapida a punctului de putere maxima optimizeaza recoltarea energiei din panouri, inclusiv in conditii de lumina variabila sau umbrire partiala. Algoritmul de incarcare este adaptiv, multietapa si poate fi configurat, avand opt programe prestabilite selectabile prin comutator rotativ.

Echipamentul furnizeaza un curent nominal de incarcare de 60 A si selecteaza automat sisteme de baterii de 12, 24 sau 48 V; functionarea la 36 V necesita selectare prin software. Puterea fotovoltaica nominala admisa este de 860 W la 12 V, 1720 W la 24 V si 3440 W la 48 V. Tensiunea maxima absoluta in gol a campului fotovoltaic este de 150 V, iar limita maxima de pornire si functionare este de 145 V. Curentul maxim de scurtcircuit PV este de 50 A, eficienta maxima este de 98%, iar consumul propriu este de 10 mA. Dimensiunile carcasei sunt 215 x 250 x 95 mm, iar greutatea este de 3 kg.

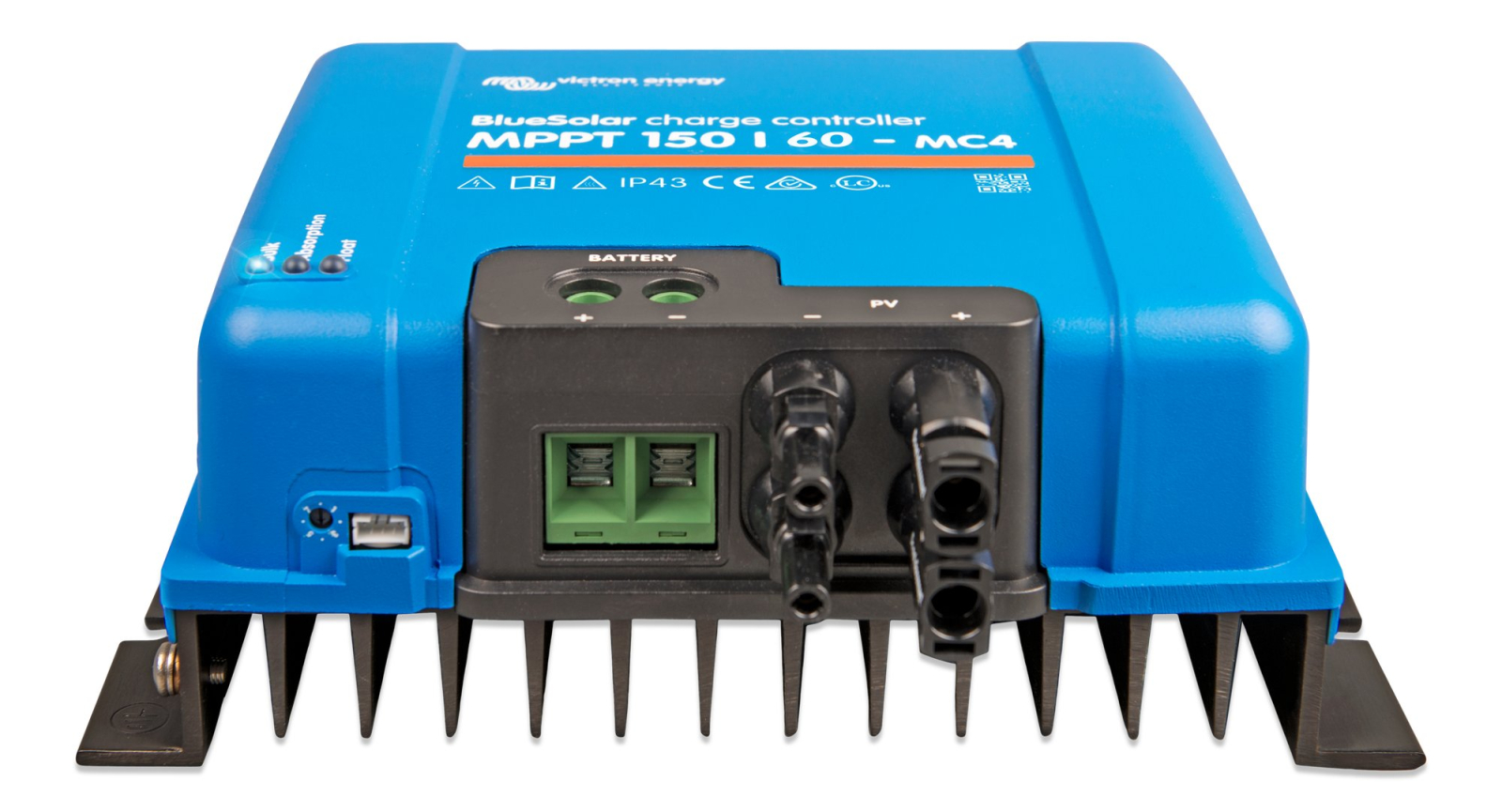

Varianta MC4 are doua seturi de conectori pentru intrarea din panouri, conectati intern la un singur tracker MPPT, facilitand conectarea a doua siruri fotovoltaice. Curentul maxim prin fiecare conexiune MC4 este de 30 A; pentru mai multe siruri conectate in paralel pot fi necesare perechi de splittere. Conectarea se face in ordinea recomandata: mai intai bateria, se asteapta aproximativ 10 secunde pentru detectia tensiunii sistemului, apoi se conecteaza campul fotovoltaic. Portul VE.Direct permite conectarea unui afisaj, a unui dispozitiv GX sau a unui dongle Bluetooth compatibil pentru configurare si monitorizare.

Regulatorul se monteaza vertical, pe un suport neinflamabil, cu terminalele orientate in jos, lasand cel putin 10 cm liberi deasupra si sub aparat pentru racire. Se recomanda montarea la maximum 3 m de baterie, fara pozitionare directa deasupra acesteia. Pentru circuitul bateriei este necesara o siguranta intre 70 A si 80 A. Aparatul are protectii la polaritate inversa PV, scurtcircuit la iesire si supratemperatura, cu reducerea puterii la temperatura ridicata; temperatura de functionare este intre -30 si +60 grade C, cu putere nominala completa pana la 40 grade C. Gradul de protectie este IP43 pentru componentele electronice si IP22 pentru zona conexiunilor, iar conformitatea include EN IEC 62109 1, UL 1741, CSA C22.2, EMC si RoHS.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este compatibil cu sisteme de baterii de 12, 24 si 48 V cu selectie automata. Utilizarea la 36 V necesita configurare prin software.

Care este puterea maxima a panourilor fotovoltaice?

Puterea fotovoltaica nominala este de 860 W la baterie de 12 V, 1720 W la 24 V si 3440 W la 48 V. Daca se conecteaza mai multa putere PV, regulatorul limiteaza puterea de intrare.

Care este tensiunea maxima admisa la intrarea PV?

Tensiunea maxima absoluta in gol a campului fotovoltaic este de 150 V. Pentru pornire si functionare, tensiunea PV nu trebuie sa depaseasca 145 V.

Are conectare directa pentru panouri cu mufe MC4?

Da. Modelul dispune de doua seturi de conectori MC4 pentru intrarea fotovoltaica. Curentul maxim admis prin fiecare conexiune MC4 este de 30 A.

Poate fi monitorizat de pe telefon?

Da, prin conectarea unui dongle Bluetooth compatibil la portul VE.Direct. Acelasi port permite integrarea cu afisaje si dispozitive de monitorizare compatibile.
