Descriere

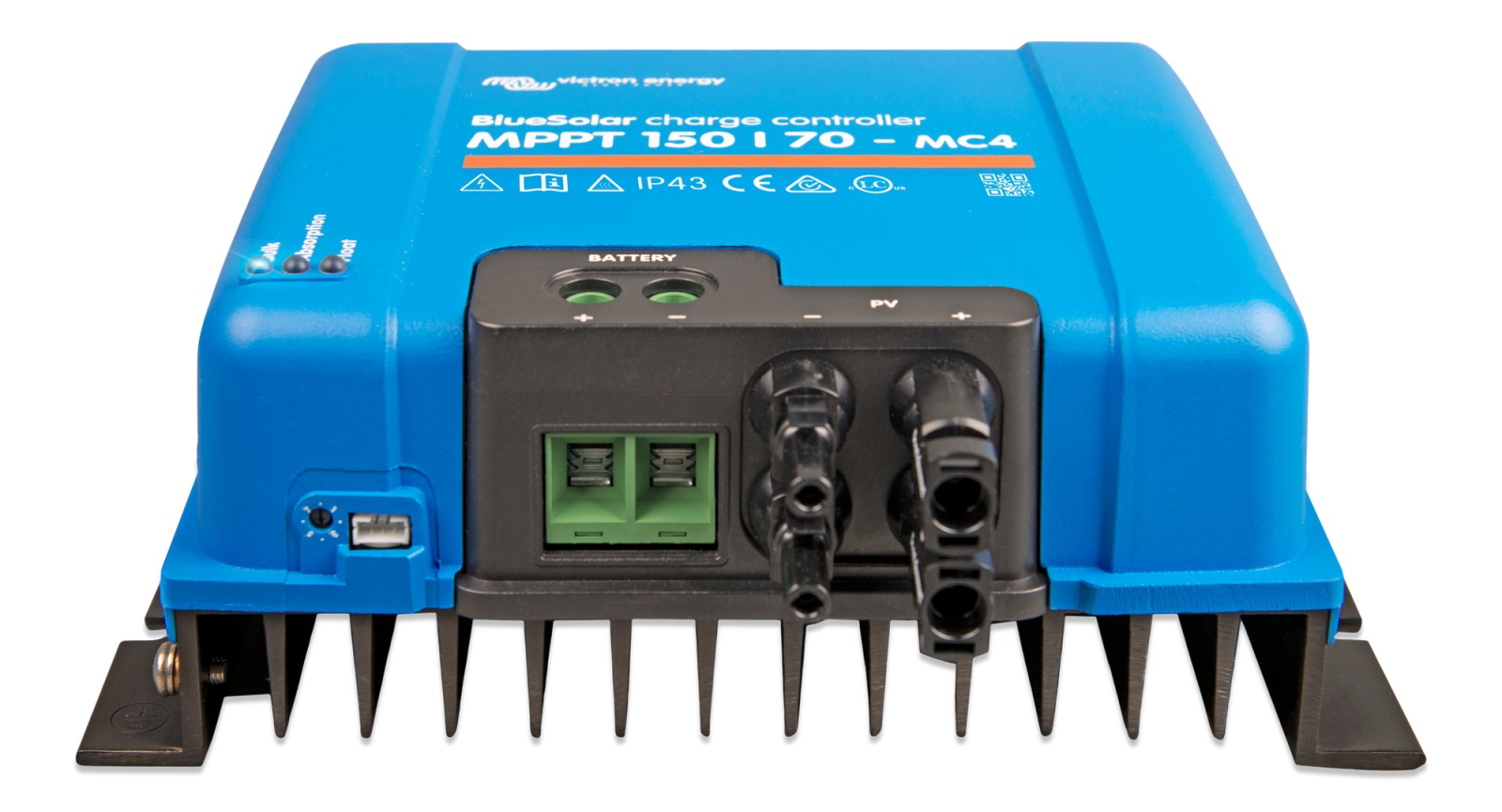

Regulatorul solar BlueSolar MPPT 150 70 MC4 este destinat recuperarii eficiente a energiei din panouri fotovoltaice si incarcarii bancurilor de baterii in aplicatii rezidentiale, off grid, mobile sau profesionale. Algoritmul MPPT urmareste rapid punctul de putere maxima al generatorului fotovoltaic, pentru a utiliza eficient energia disponibila in conditii de radiatie variabila. Este compatibil cu sisteme de baterii de 12, 24, 36 si 48 V, iar detectarea tensiunii pentru 12, 24 si 48 V este automata; tensiunea de 36 V se selecteaza manual.

Echipamentul accepta o tensiune maxima in gol a campului fotovoltaic de 150 V in conditii de temperatura foarte scazuta, cu limita maxima de pornire si functionare de 145 V. Curentul maxim de incarcare a bateriei este de 70 A, iar puterea nominala PV recomandata este de 1000 W la 12 V, 2000 W la 24 V, 3000 W la 36 V si 4000 W la 48 V. Curentul maxim de scurtcircuit PV este de 50 A, eficienta maxima este de 98%, iar intrarea fotovoltaica dispune de doua perechi de conectori MC4 conectate intern la un singur tracker MPPT. Curentul maxim admis prin fiecare conector MC4 este de 30 A.

Conectarea se realizeaza cu bateria prima, urmata de verificarea tensiunii sistemului si conectarea campului PV. Aceasta ordine permite detectarea corecta a tensiunii bateriei. Bateria se conecteaza la borne pentru cablu de pana la 35 mm2, iar protectia recomandata pe circuitul bateriei este o siguranta intre 80 A si 100 A. Pentru monitorizare, configurare si integrare cu accesorii compatibile este disponibil portul VE Direct; echipamentul are si intrare remote on off cu 2 poli si releu programabil.

Pentru montaj, regulatorul se fixeaza vertical pe un suport neinflamabil, cu bornele orientate in jos, lasand minimum 10 cm liberi deasupra si dedesubt pentru racire. Dimensiunile versiunii MC4 sunt de 215 x 250 x 95 mm, iar masa este de 3 kg. Gradul de protectie este IP43 pentru componentele electronice si IP22 in zona conexiunilor. Functioneaza intre minus 30 grade C si plus 60 grade C, cu putere nominala completa pana la 40 grade C. Include protectii electronice la polaritate inversa PV, scurtcircuit la iesire si supratemperatura; instalarea trebuie realizata cu respectarea polaritatii, a limitelor de tensiune PV si a cerintelor de protectie DC.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Poate fi utilizat cu bancuri de baterii de 12 V, 24 V, 36 V si 48 V. Detectarea pentru 12 V, 24 V si 48 V este automata, iar sistemul de 36 V se selecteaza manual.

Care este tensiunea maxima admisa de la panouri?

Tensiunea maxima in gol a campului fotovoltaic este de 150 V in conditii reci, iar limita maxima de pornire si functionare este de 145 V. La configurarea sirurilor trebuie luata in calcul tensiunea Voc corectata cu temperatura.

Ce putere de panouri poate gestiona?

Puterea nominala PV este de pana la 1000 W la baterie de 12 V, 2000 W la 24 V, 3000 W la 36 V si 4000 W la 48 V. Regulatorul limiteaza puterea de intrare daca generatorul fotovoltaic este supradimensionat.

Cum se conecteaza corect regulatorul?

Se conecteaza mai intai bateria, se asteapta detectarea tensiunii sistemului, apoi se conecteaza campul fotovoltaic. Pentru protectia circuitului bateriei se utilizeaza o siguranta intre 80 A si 100 A, conform configuratiei instalatiei.

Cate intrari MC4 are?

Versiunea are doua perechi de conectori MC4, conectate intern la un singur tracker MPPT. Curentul maxim prin fiecare conector MC4 este de 30 A.
