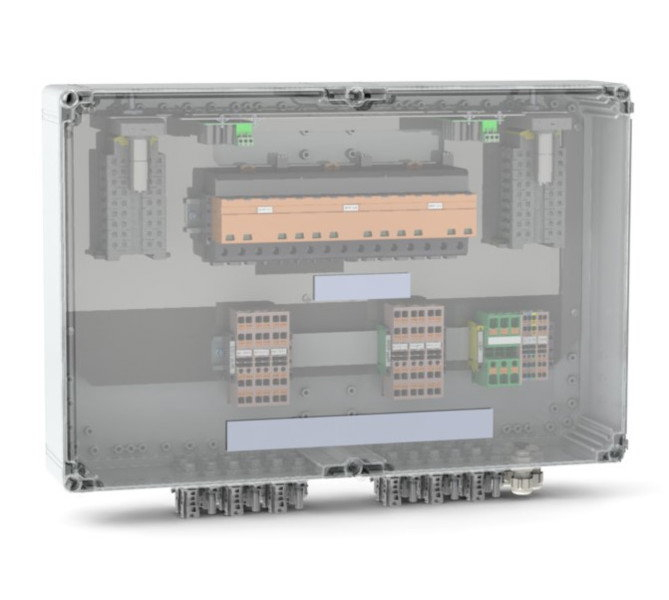

![Cutie de conexiuni fotovoltaice Weidmuller 6 MPP [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/cutie-de-conexiuni-fotovoltaice-weidmuller-6-mpp-1100-v-504481.jpg "Cutie de conexiuni fotovoltaice Weidmuller 6 MPP [1]")
Cutie de conexiuni fotovoltaice Weidmuller cu 6 MPPT, tensiune nominala DC de 1100 V si intrerupator de la distanta. Include protectie la supratensiune DC tip I/II si carcasa IP65.
- 6 puncte de putere maxima, cu 2 intrari si 1 iesire per punct.
- Tensiune nominala DC de 1100 V.
- Curent maxim de 41 A per punct de putere maxima si per string.
- Intrerupator de la distanta cu reanclansare automata dupa revenirea tensiunii de comanda.
- Protectie la supratensiune DC tip I/II si carcasa IP65.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Cutia de conexiuni fotovoltaice Weidmuller PVC DC 2I 1O 6MPP RD SPD1R EVO 11 este o cutie de combinare pentru sisteme fotovoltaice pe acoperis, prevazuta cu intrerupator de la distanta. Aceasta deconecteaza circuitele de string la intrarea cablurilor in cladire in cazul intreruperii tensiunii de comanda.
Produsul dispune de 6 puncte de putere maxima, cu cate 2 intrari si 1 iesire pentru fiecare punct. Tensiunea nominala DC este de 1100 V, iar curentul maxim per punct de putere maxima si per string este de 41 A.
Conexiunile DC de intrare si iesire utilizeaza conectori Staubli MC4-Evo 2, pentru sectiuni de cablu intre 2.5 mm2 si 16 mm2. Cutia se monteaza cu urechi de fixare, iar pachetul include 4 picioare de montaj si 8 dopuri de etansare.
Carcasa din poliester armat cu fibra de sticla si policarbonat are grad de protectie IP65 si rezistenta la impact IK08 si IK10. Protectia la supratensiune DC este de tip I/II, iar temperatura ambianta admisa este intre -20 grade C si 50 grade C.
Specificatii tehnice
| Grad de protectie carcasa | IP65 |
| Tensiune maxima de intrare DC | 1100.00 V |
| Tensiune nominala DC | 1100 V |
| Curent nominal | 51.25 A |
| Curent maxim per punct de putere maxima | 41 A |
| Curent maxim per string | 41.00 A |
| Numar puncte de putere maxima | 6 |
| Configuratie intrari / iesiri per punct de putere maxima | 2 intrari / 1 iesire |
| Dimensiuni | 132 x 600 x 439 mm |
| Greutate neta | 12873.82 g |
| Temperatura ambianta | -20 grade C...50 grade C |
| Umiditate | 5...95 %, fara condensare |
| Garantie | 5 ani |
| Material izolant carcasa | Poliester armat cu fibra de sticla, policarbonat |
| Tip montare | Urechi de fixare |
| Fixare carcasa | Prin picioare de montaj |
| Rezistenta la impact | IK08 conform IEC 62208, IK10 conform IEC 62262 |
| Clasa de protectie | II |
| Locatie de instalare | Zona exterioara protejata |
| Tip conector string | MC4-Evo 2 |
| Numar intrari cablu pentru impamantare functionala | 2 |
| Tip conexiune pentru impamantare functionala | Conexiune cu clema de tensionare cu actuator |
| Sectiune maxima conductor flexibil pentru impamantare functionala | 25 mm2 |
| Numar intrari conducte | 3 |
| Tip conexiune intrare DC | Conector Staubli MC4-Evo 2 |
| Sectiune minima conductor intrare DC | 2.5 mm2 |
| Sectiune maxima conductor intrare DC | 16 mm2 |
| Numar intrari cablu DC | 12 |
| Sigurante | Nu |
| Numar maxim de intrari DC per punct de putere maxima | 2 intrari conectate in paralel |
| Numar intrari string per punct de putere maxima | max. 2 |
| Numar intrari | 12 |
| Numar maxim de iesiri DC per punct de putere maxima | 1 iesire |
| Tip conexiune iesire DC | Conector Staubli MC4-Evo 2 |
| Sectiune minima conductor iesire DC | 2.5 mm2 |
| Sectiune maxima conductor iesire DC | 16 mm2 |
| Reanclansare automata dupa caderea tensiunii | Da |
| Numar cicluri de functionare | 10000 |
| Tensiune de comanda | 100 V AC - 250 V AC 50/60Hz |
| Tip declansare circuit de putere | Declansare la subtensiune |
| Timp de oprire | 1.5 s |
| Tip intrerupator | Intrerupator pentru pompieri |
| Consum de curent de varf | 600 mA |
| Consum de curent continuu | 60 mA |
| Numar cicluri de intrerupere la curent nominal | 300 |
| Executie separator de sarcina | Separator de la distanta in interiorul carcasei |
| Capacitate separator de sarcina | DC-PV1, IEC 60947-3 |
| Protectie la supratensiune DC | Tip I/II |
| Curent de impuls Iimp (10/350 us) | 5 kA |
| Nivel de protectie Up (+/-, -/PE, +/PE) | max. 3.8 kV |
| Consum de putere in asteptare PC | sub 0.2 W |
| Curent de scurtcircuit ISCPV | 11000 A |
| Curent total de descarcare Itotal (8/20 us) | 50 kA |
| Curent de descarcare In (8/20 us) | 20 kA |
| Curent total de descarcare Itotal (10/350 us) | 10 kA |
| Tensiune maxima sistem fotovoltaic Ucpv | 1100 V |
| Tensiune maxima continua de functionare DC UCPV | 1100 V |
| Accesorii incluse | 4 picioare de montaj, 8 dopuri de etansare |
Intrebari frecvente
Pentru cate puncte de putere maxima este prevazuta cutia?
Cutia este prevazuta pentru 6 puncte de putere maxima. Fiecare punct are 2 intrari si 1 iesire.
Care este tensiunea nominala DC?
Tensiunea nominala DC este de 1100 V. Tensiunea maxima de intrare DC este de 1100.00 V.
Ce tip de conectori sunt utilizati pentru conexiunile DC?
Intrarea si iesirea DC folosesc conectori Staubli MC4-Evo 2. Sectiunea cablului compatibil este intre 2.5 mm2 si 16 mm2.
Ce se intampla dupa revenirea tensiunii de comanda?
Intrerupatorul de la distanta reanclanseaza automat dupa revenirea tensiunii. Tensiunea de comanda este 100 V AC - 250 V AC 50/60Hz.
Ce protectie are carcasa?
Carcasa are grad de protectie IP65. Are rezistenta la impact IK08 si IK10.
Curent nominal: 41.00 A
Tip: Cutie de conexiuni fotovoltaice
Material: Poliester armat cu fibra de sticla, policarbonat
Tip montare: Urechi de fixare
Brand: Weidmuller
Categorie: Cutie de conexiuni fotovoltaice
Model: PVC DC 2I 1O 6MPP RD SPD1R EVO 11
