Descriere

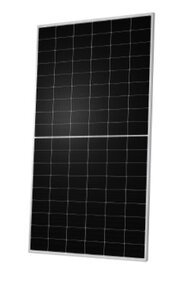

Panoul fotovoltaic Q Tron Classic de 500 W este un modul bifacial cu celule monocristaline N type si tehnologie Q.ANTUM NEO. Este proiectat pentru instalatii fotovoltaice rezidentiale, comerciale si industriale, precum si pentru proiecte montate la sol. Constructia cu doua straturi de sticla permite valorificarea radiatiei reflectate pe partea din spate a modulului, in functie de configuratia instalatiei si de suprafata din jur.

La conditii standard de test STC, modulul livreaza o putere nominala de 500 W, cu eficienta de 22,5%. Tensiunea la punctul de putere maxima este de 33,70 V, iar curentul la punctul de putere maxima este de 14,84 A. Tensiunea in circuit deschis este de 40,06 V, iar curentul de scurtcircuit este de 15,89 A. Modulul are 108 semi-celule, dispuse 6 x 18, bifacialitate de 80% plus sau minus 5%, toleranta de putere de la 0 W la plus 5 W si tensiune maxima de sistem de 1500 V.

Dimensiunile exterioare sunt de 1961 x 1134 x 30 mm, iar greutatea este de 27 kg. Panoul este echipat cu sticla frontala de 2,0 mm tratata termic si cu strat antireflex, sticla posterioara semi-temperata de 2,0 mm, rama din aluminiu anodizat si doza de conexiuni cu protectie IP68 si diode bypass. Conectarea se realizeaza prin cabluri solare de 4 mm2 si conectori Staubli MC4 EVO2A cu protectie IP68. Montajul se face exclusiv in punctele si cu sistemele de fixare aprobate pentru modul, respectand orientarea, distantele si sarcinile prevazute in instructiunile de instalare.

Pentru exploatare sigura, modulul trebuie instalat numai de personal calificat, cu scule uscate si izolate, fara a perfora rama, sticla sau carcasa dozei de conexiuni. Intervalul admis de temperatura in functionare este de la minus 40 grade C la plus 85 grade C, curentul invers maxim este de 30 A, iar modulul este clasificat Clasa II. Este certificat conform IEC 61215:2016 si IEC 61730:2016, suporta sarcini maxime de test de 5400 Pa la apasare si 2400 Pa la tractiune si trebuie protejat impotriva deteriorarilor mecanice, umezelii in timpul montajului si conectarii electrice necorespunzatoare.

Intrebari frecvente

Care este puterea nominala a panoului fotovoltaic?

Puterea nominala este de 500 W in conditii standard de test STC.

Este un panou fotovoltaic bifacial?

Da. Constructia bifaciala permite captarea radiatiei si pe partea posterioara, iar castigul energetic depinde de reflectivitatea suprafetei si de modul de instalare.

Ce dimensiuni si greutate are modulul?

Modulul masoara 1961 x 1134 x 30 mm si are o greutate de 27 kg.

Ce tensiune maxima de sistem este admisa?

Modulul este proiectat pentru o tensiune maxima de sistem de 1500 V. Configuratia stringurilor trebuie verificata in functie de invertor si de temperatura minima din zona de instalare.

Ce protectie are doza de conexiuni?

Doza de conexiuni si conectorii au protectie IP68. Conectarea trebuie realizata cu componente compatibile si de catre personal calificat.
