Descriere

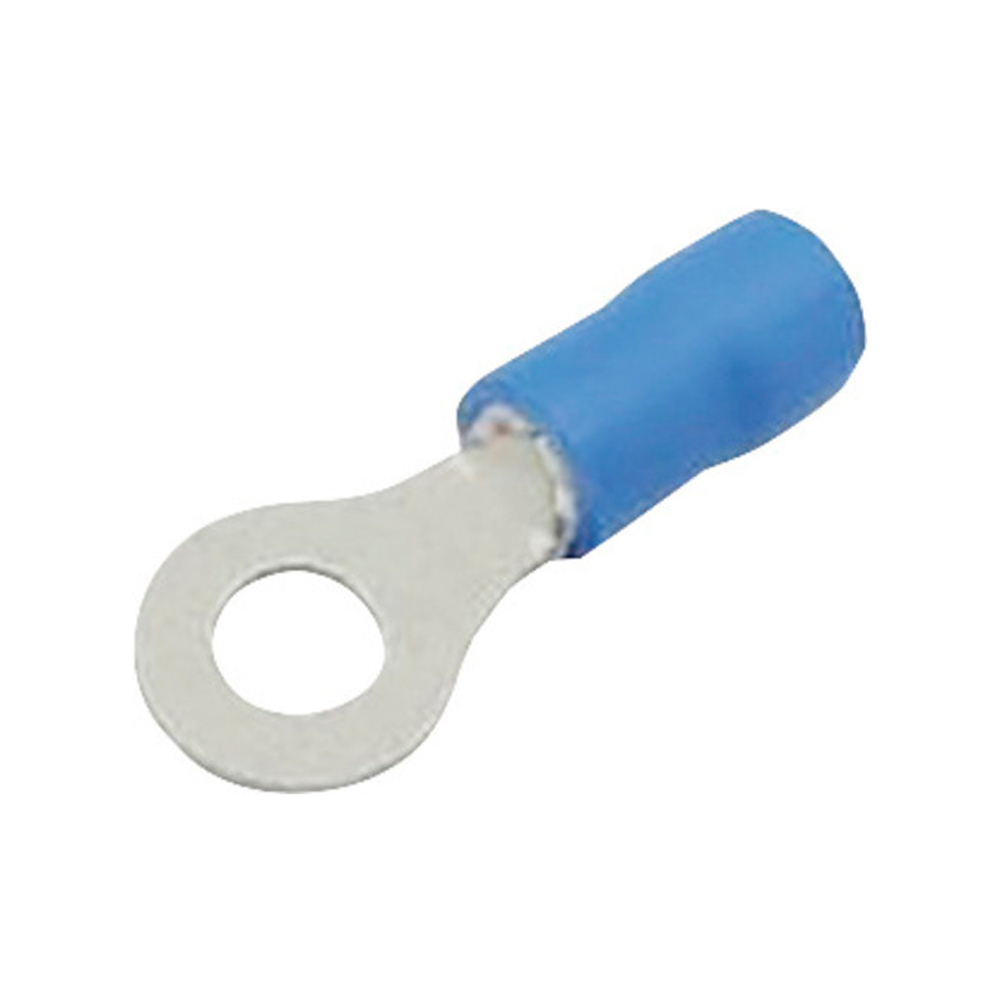

Papucul izolat tip inel este destinat realizarii conexiunilor electrice demontabile ale conductoarelor cu sectiunea de 1.5-2.5 mm2 la borne, bare, aparate si alte puncte de fixare prevazute cu surub M8. Forma inelara permite pozitionarea sigura sub surub, fiind potrivita pentru tablouri electrice, automatizari, echipamente de control si cablaje electrice realizate cu conductori multifilari.

Conectorul este realizat din cupru Cu-ETP cu suprafata stanata si are izolatie sintetica albastra. Este conform cu DIN 46237, nu contine halogenuri si este proiectat pentru temperaturi de lucru de pana la 105 grade C. Pentru aceasta varianta, catalogul tehnic indica diametrul orificiului de prindere de 8.4 mm, diametrul interior pentru conductor de 2.3 mm, lungimea totala de 23.5 mm si grosimea materialului de 0.8 mm.

Montajul se realizeaza prin dezizolarea conductorului la lungimea potrivita, introducerea completa a acestuia in tubul de sertizare si presarea cu un cleste de sertizat compatibil cu gama de sectiune 1.5-2.5 mm2. Dupa sertizare, inelul se monteaza pe surubul sau tija filetata M8 si se strange corespunzator aplicatiei. Zona de sertizare este intarita pentru o conexiune mecanica stabila.

Pentru functionare sigura, selectati papucul in functie de sectiunea reala a conductorului si de diametrul elementului de fixare. Nu utilizati produsul pentru conductoare din afara intervalului indicat si verificati ca sertizarea, izolatia si strangerea surubului sa fie corecte inainte de punerea instalatiei sub tensiune. Lucrarile electrice trebuie executate cu circuitul scos de sub tensiune si de personal competent.

Intrebari frecvente

Pentru ce sectiune de cablu este potrivit acest papuc izolat?

Este destinat conductoarelor cu sectiunea cuprinsa intre 1.5 si 2.5 mm2, in special conductoare multifilare fine sau extrafine.

Ce tip de surub este compatibil cu inelul de prindere?

Papucul este prevazut pentru fixare pe surub sau tija filetata M8. Orificiul de prindere are diametrul de aproximativ 8.4 mm.

Cum se monteaza papucul tip inel?

Conductorul se dezizoleaza, se introduce complet in zona de sertizare, apoi se preseaza cu un cleste compatibil pentru 1.5-2.5 mm2. Dupa sertizare, inelul se fixeaza sub surubul M8.

Cate bucati contine pachetul?

Pachetul contine 100 bucati.

La ce temperatura poate fi utilizat?

Produsul este specificat pentru temperaturi de lucru de pana la 105 grade C.
