Descriere

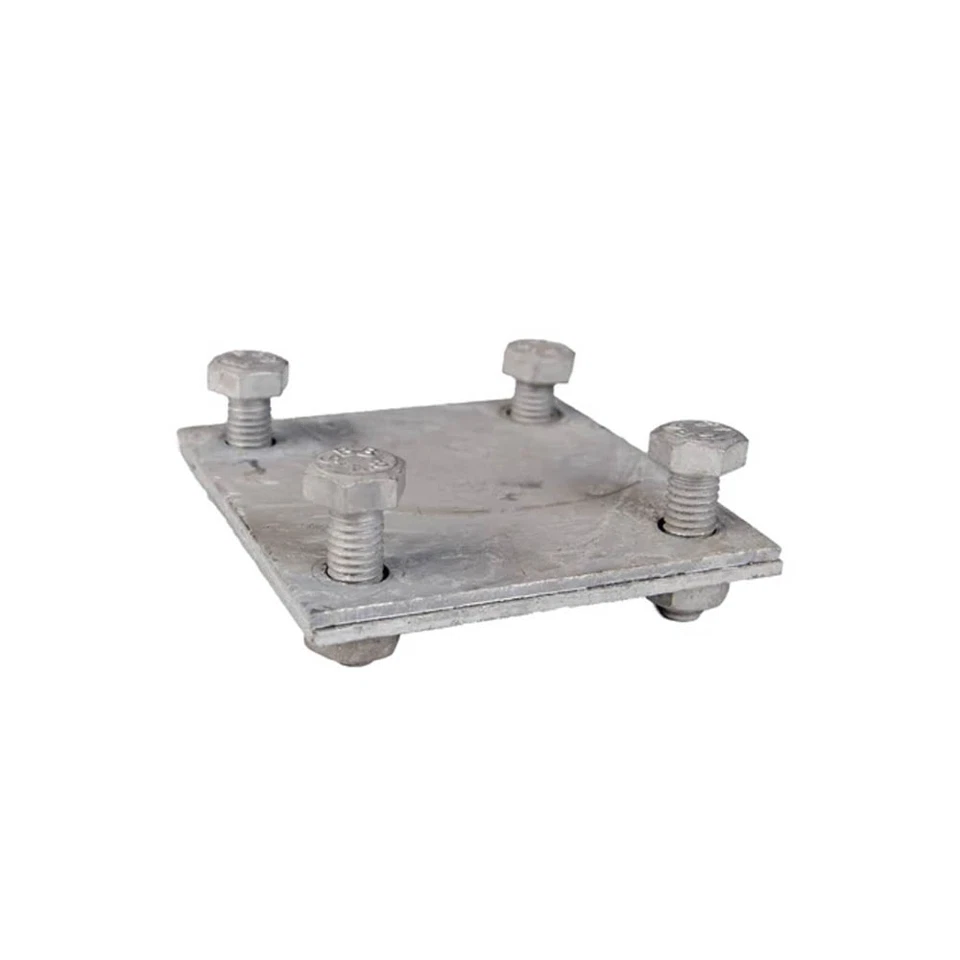

Piesa de legatura cruce plat-plat 40 este un accesoriu pentru realizarea conexiunilor mecanice si electrice la intersectia a doua platbande din instalatiile de impamantare. Este adecvata pentru executia traseelor de priza de pamant, a retelelor de echipotentializare si a conexiunilor din sistemele de protectie la trasnet, acolo unde benzile conductoare trebuie sa se incruciseze controlat.

Produsul este destinat conectarii platbanda-platbanda, in configuratie de cruce, pentru platbande cu latimea nominala de 40 mm. Alegerea piesei trebuie corelata cu dimensiunea reala a platbandei utilizate, cu materialul conductorului si cu cerintele proiectului electric. Nu sunt specificate in mod confirmat detalii privind materialul piesei, tipul acoperirii, numarul elementelor de fixare sau cuplul de strangere.

Montajul se realizeaza prin pozitionarea celor doua platbande in cruce, cu suprafetele de contact curate si aliniate corect, urmata de fixarea ferma cu elemente de prindere compatibile. Pentru mentinerea continuitatii electrice, contactul dintre conductori trebuie verificat dupa montaj, iar piesa trebuie amplasata astfel incat conexiunea sa ramana accesibila pentru inspectie atunci cand configuratia instalatiei permite acest lucru.

Lucrarile la instalatia de impamantare trebuie efectuate de personal calificat, conform proiectului si reglementarilor aplicabile. Inainte de punerea in functiune se recomanda verificarea integritatii mecanice a imbinarilor, a continuitatii electrice si a compatibilitatii dintre toate materialele utilizate, in special pentru instalatiile expuse umezelii, solului sau mediilor corozive.

Intrebari frecvente

Pentru ce se utilizeaza piesa de legatura cruce plat plat 40?

Se utilizeaza pentru realizarea unei conexiuni in cruce intre doua platbande cu latimea nominala de 40 mm, in cadrul instalatiilor de impamantare sau de protectie la trasnet.

Se poate folosi pentru conectarea platbandei cu un conductor rotund?

Nu este destinatia indicata de denumirea produsului. Pentru conexiuni intre platbanda si conductor rotund trebuie aleasa o piesa proiectata explicit pentru acea combinatie de conductori.

Ce trebuie verificat inainte de montaj?

Verificati compatibilitatea cu dimensiunea platbandei, materialele conductoare utilizate, starea suprafetelor de contact si cerintele proiectului de impamantare.

Este necesara verificarea conexiunii dupa instalare?

Da. Se recomanda verificarea strangerii mecanice si a continuitatii electrice a conexiunii inainte de punerea in functiune a instalatiei.

Este recomandata pentru lucrari in exterior?

Utilizarea in exterior sau in sol trebuie stabilita in functie de materialul real al piesei, protectia anticoroziva necesara si conditiile de mediu ale proiectului.
