Descriere

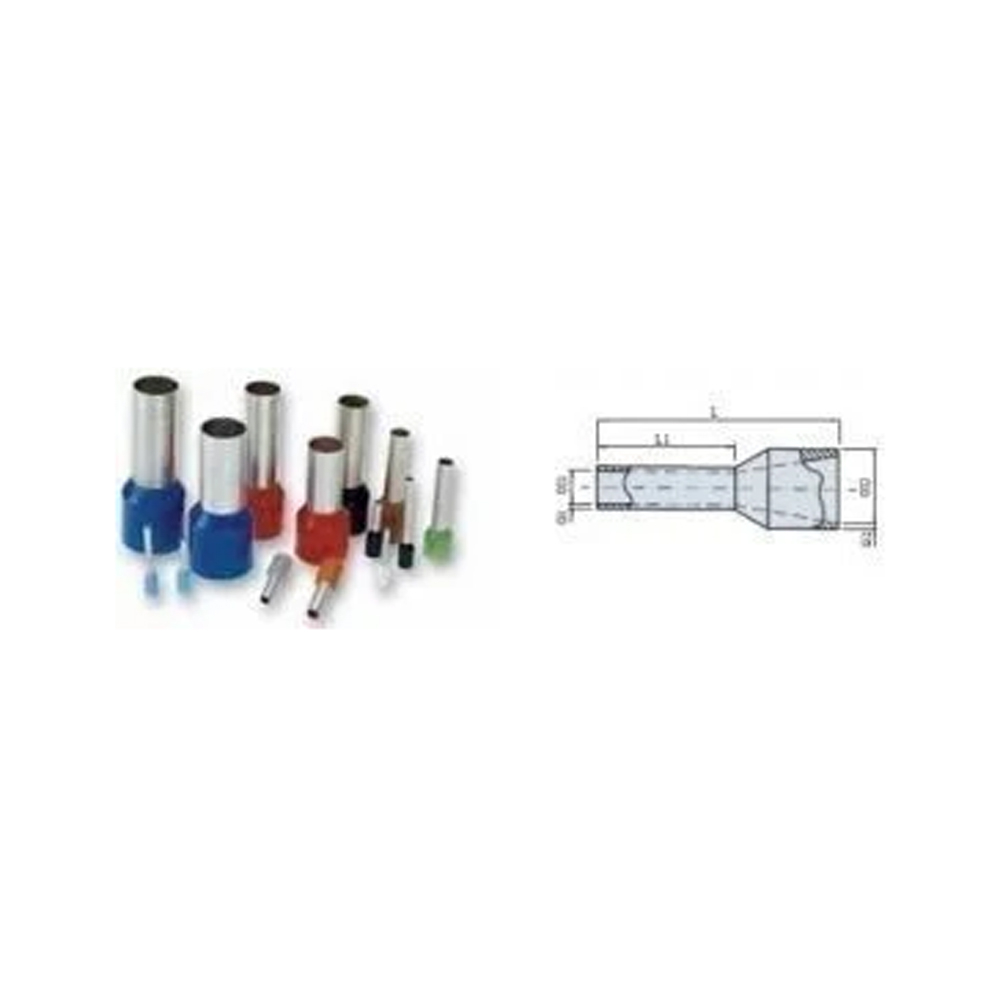

Acest pin terminal izolat este destinat pregatirii capetelor de conductori flexibili sau foarte flexibili inainte de conectarea lor in borne, cleme, aparataje modulare, tablouri electrice si echipamente de automatizare. Sertizarea terminalului formeaza un capat compact al conductorului, care faciliteaza introducerea in borna si reduce riscul de desfacere a firelor individuale.

Terminalul este proiectat pentru conductori cu sectiunea de 10 mm2 si are lungimea pinului metalic de 12 mm. Lungimea totala este de 22 mm. Corpul de contact este din cupru cositorit, pentru protectie la coroziune, iar gulerul izolator este realizat din polipropilena rosie. Produsul respecta standardul DIN 46228-4, iar codificarea dimensionala si cromatica este conforma cu acest standard.

Montajul se realizeaza prin dezizolarea conductorului la o lungime adaptata tubului metalic, introducerea completa a firelor in terminal si sertizarea cu o cleste compatibil cu pini terminali pentru sectiunea de 10 mm2. Gulerul cu intrare usoara ajuta la introducerea conductorilor multifilari fara desfacerea firelor. Dupa sertizare, pinul se introduce complet in borna echipamentului, conform instructiunilor producatorului bornei.

Pentru o conexiune sigura, se recomanda utilizarea unei prese de sertizat adecvate sectiunii conductorului si verificarea mecanica a sertizarii inainte de punerea sub tensiune. Terminalul este fara halogeni si este specificat pentru o temperatura maxima de utilizare de 105 grade C. Nu se utilizeaza pentru conductori cu alta sectiune decat cea nominala si nu se recomanda refolosirea unui terminal deja sertizat.

Intrebari frecvente

Pentru ce sectiune de cablu este potrivit acest pin terminal?

Este destinat conductorilor flexibili sau foarte flexibili cu sectiunea de 10 mm2.

Care este lungimea pinului metalic?

Lungimea pinului metalic este de 12 mm, iar lungimea totala a terminalului este de 22 mm.

Ce standard respecta terminalul?

Terminalul este conform cu DIN 46228-4.

Din ce materiale este realizat?

Partea de contact este din cupru cositorit, iar izolatia rosie este din polipropilena.

Cate bucati contine pachetul?

Pachetul contine 100 de pini terminali.
