Descriere

Contactorul industrial tripolar este destinat conectarii si deconectarii frecvente, de la distanta, a circuitelor de curent alternativ. Este o alegere potrivita pentru tablouri de automatizare, comanda motoarelor trifazate, pompe, ventilatoare, compresoare, instalatii HVAC si circuite de distributie unde este necesara comanda electromagnetica a sarcinii.

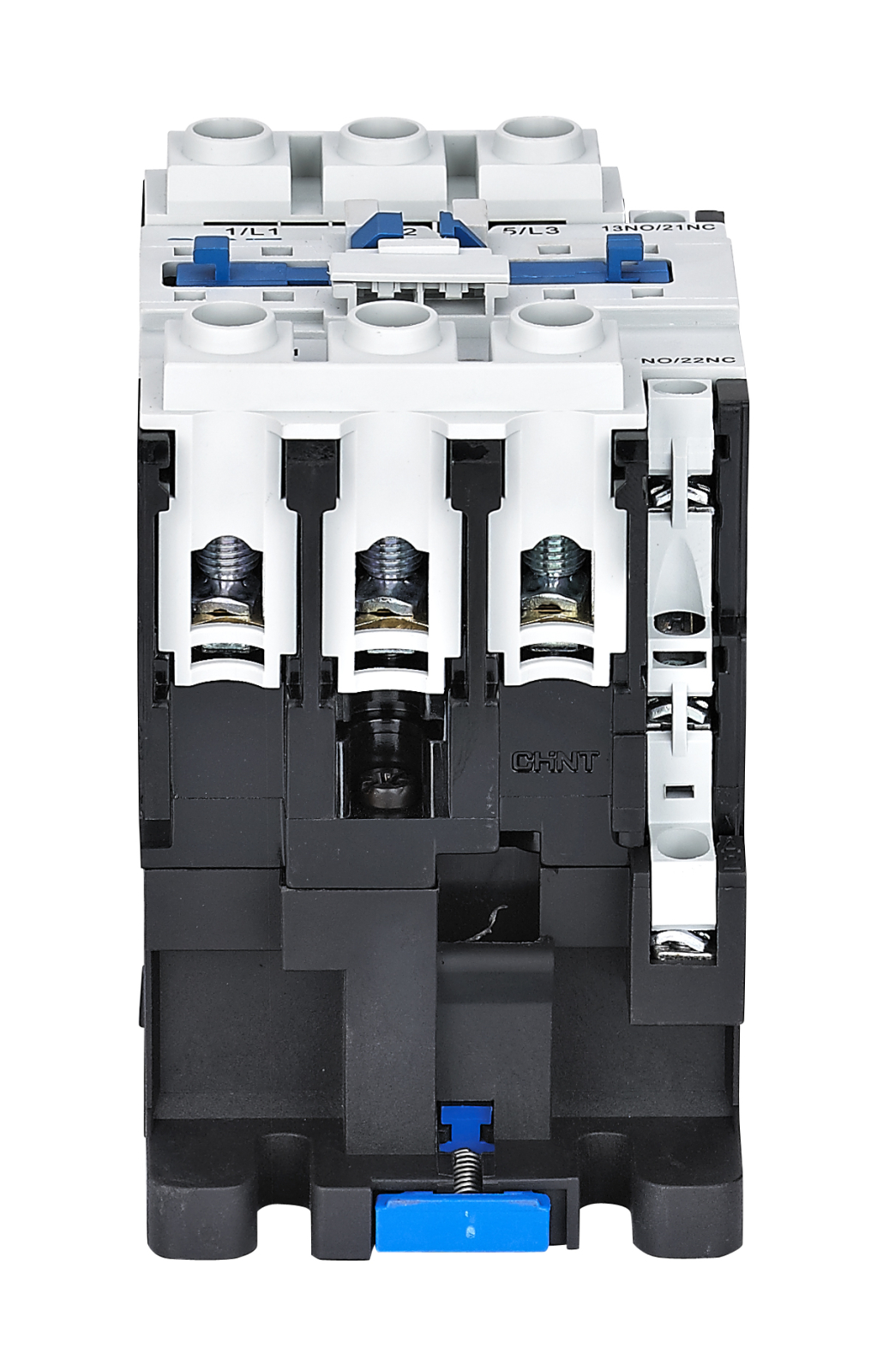

Aparatul are 3 poli principali si un curent operational nominal de 50A in categoria de utilizare AC-3. Bobina de comanda functioneaza la 230V AC, iar contactele auxiliare integrate sunt configurate 1NO+1NC, utile pentru autosustinere, semnalizare de stare, interblocari sau comenzi auxiliare. Face parte dintr-o gama proiectata pentru circuite cu tensiune operationala de pana la 690V AC, frecventa nominala 50/60Hz si tensiune de izolatie de 690V.

Montajul se poate realiza pe sina DIN sau prin fixare cu suruburi, in functie de configuratia tabloului. Conectarea se efectueaza la bornele de putere pentru cele trei faze si la bornele bobinei pentru circuitul de comanda de 230V AC. Contactele auxiliare se integreaza in schema de automatizare pentru functii de mentinere, feedback sau interconditionare. Contactorul este compatibil cu blocuri de contacte auxiliare si relee termice de suprasarcina din gama corespunzatoare.

Instalarea, dimensionarea conductoarelor, protectia la scurtcircuit si alegerea releului termic trebuie realizate conform schemei electrice, categoriei de utilizare si caracteristicilor sarcinii comandate. Produsul trebuie montat intr-un tablou sau intr-o incinta adecvata, protejata impotriva atingerii directe; gradul de protectie al gamei este IP20 cu capac. Se recomanda ca lucrarile sa fie executate exclusiv de personal calificat, cu alimentarea complet intrerupta.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest contactor de 50A?

Este destinat comenzii la distanta a circuitelor de curent alternativ, inclusiv motoare trifazate, pompe, ventilatoare, compresoare, instalatii HVAC si circuite de distributie din tablouri de automatizare.

Ce tensiune are bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 230V AC.

Ce inseamna configuratia auxiliara 1NO plus 1NC?

Contactorul include un contact auxiliar normal deschis si un contact auxiliar normal inchis. Acestea pot fi utilizate pentru autosustinere, semnalizare, interblocari sau transmiterea starii catre un circuit de comanda.

Se poate monta pe sina DIN?

Da. Gama permite montaj pe sina DIN sau fixare cu suruburi, in functie de configuratia tabloului electric.

Este contactorul o protectie la suprasarcina?

Nu. Contactorul realizeaza comanda si comutarea circuitului. Pentru protectia la suprasarcina a unui motor se utilizeaza un releu termic dimensionat corespunzator, iar protectia la scurtcircuit se realizeaza separat in instalatie.
